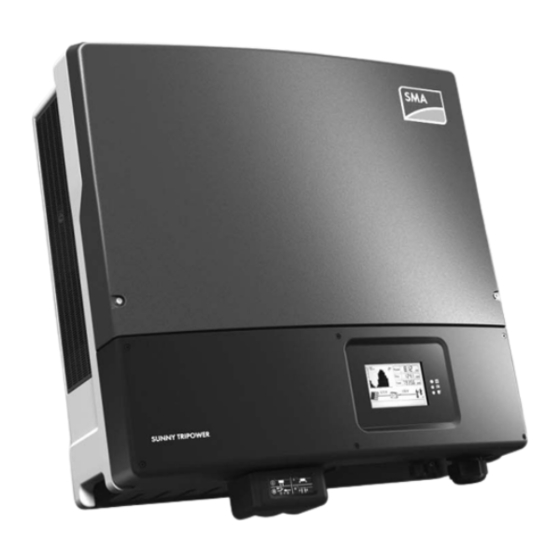

SMA NR-STP-PVS Austauschanleitung
Verwandte Anleitungen für SMA NR-STP-PVS
Inhaltszusammenfassung für SMA NR-STP-PVS
-
Seite 21: Rechtliche Bestimmungen
Rechtliche Bestimmungen Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. - Seite 22 Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........23 Gültigkeitsbereich....................... 23 Zielgruppe ........................23 Inhalt und Struktur des Dokuments................23 Symbole im Dokument ....................23 Warnhinweisstufen..................... 24 Auszeichnungen im Dokument .................. 24 Benennungen im Dokument..................25 Sicherheit................... 25 Bestimmungsgemäße Verwendung................
-
Seite 23: Hinweise Zu Diesem Dokument
Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: • Innerhalb der SMA Werksgarantie ist die Teilnahme an einem SMA Schulungsangebot zur Durchführung der in diesem Dokument beschriebenen Tätigkeiten zwingend erforderlich. Die Art der Schulung und die verwendeten Medien können länderspezifisch voneinander abweichen. -
Seite 24: Warnhinweisstufen
1 Hinweise zu diesem Dokument SMA Solar Technology AG Symbol Erklärung Möglicherweise auftretendes Problem ✖ Beispiel Warnhinweisstufen Die folgenden Warnhinweisstufen können im Umgang mit dem Produkt auftreten. GEFAHR Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schweren Verletzungen führt. -
Seite 25: Benennungen Im Dokument
Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen. Eingriffe in SMA Produkte, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum... -
Seite 26: Wichtige Sicherheitshinweise
Fachkräfte im Sinne dieser Dokumentation sind, so führt dies zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Jegliche Haftung von SMA Solar Technology AG für Schäden, die aufgrund solcher Eingriffe durch nicht autorisierte Personen direkt oder indirekt entstehen, ist ausgeschlossen. -
Seite 27: Lebensgefahr Durch Feuer Und Explosion
SMA Solar Technology AG 2 Sicherheit GEFAHR Lebensgefahr durch Stromschlag beim Berühren unter Spannung stehender Anlagenteile bei geerdetem PV-Generator oder ungewolltem Erdschluss Wenn der PV-Generator geerdet ist oder ein ungewollter Erdschluss vorliegt, können Anlagenteile unter Spannung stehen. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag. -
Seite 28: Lebensgefahr Durch Stromschlag Bei Zerstörung Eines Messgeräts Durch Überspannung
2 Sicherheit SMA Solar Technology AG WARNUNG Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag. -
Seite 29: Übergeordnete Standards Einhalten
SMA Solar Technology AG 3 Lieferumfang Schutzleiterprüfung vor Wiederinbetriebnahme Vor der Wiederinbetriebnahme von SMA Wechselrichtern nach Einbau von nicht intuitiv zu tauschenden SMA Komponenten oder Leistungsbaugruppen sicherstellen, dass der Schutzleiter im Wechselrichter korrekt angeschlossen ist. Die Funktion des Schutzleiters muss gegeben sein und alle vor Ort geltenden Gesetze, Normen und Richtlinien müssen eingehalten... -
Seite 30: Übersicht Der Baugruppe
4 Übersicht der Baugruppe SMA Solar Technology AG Übersicht der Baugruppe Abbildung 1 : Position im Wechselrichter Position Bezeichnung EMV-Filter Baugruppe (DC-EMV) Stringsicherungs-Baugruppe (PVS) Wechselrichter spannungsfrei schalten Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. -
Seite 31: Verbrennungsgefahr Beim Berühren Der Dc-Schutzabdeckung
SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten Vorgehen: 1. Den Leitungsschutzschalter von allen 3 Phasen ausschalten und gegen Wiedereinschalten sichern. 2. Wenn ein externer DC-Lasttrennschalter vorhanden ist, DC-Lasttrennschalter ausschalten und gegen Wiedereinschalten sichern. 3. Wenn das Multifunktionsrelais verwendet wird, gegebenenfalls Versorgungsspannung des Verbrauchers abschalten. - Seite 32 5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 9. Spannungsfreiheit an der AC-Klemmleiste nacheinander zwischen L1 und N, L2 und N und L3 und N mit geeignetem Messgerät feststellen. Dazu die Prüfspitze jeweils in die runde Öffnung der Anschlussklemme stecken.
-
Seite 33: Lebensgefahr Durch Hohe Spannungen Im Wechselrichter
SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten 15. Die DC-Steckverbinder entriegeln und abziehen. Dazu einen Schlitz-Schraubendreher oder einen abgewinkelten Federstecher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC- Steckverbinder abziehen. Dabei die DC- Steckverbinder nicht aufhebeln sondern das Werkzeug nur zum Lösen der Verriegelung in einen... - Seite 34 5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG • Kontaktpunkt DC+ und Kontaktpunkt DC‒ • Kontaktpunkt DC+ und Kontaktpunkt PE PVS-STPTL10-RM-xx-10 Austauschanleitung...
-
Seite 35: Stringsicherungs-Baugruppe Ausbauen
SMA Solar Technology AG 6 Stringsicherungs-Baugruppe ausbauen • Kontaktpunkt DC‒ und Kontaktpunkt PE ACHTUNG Beschädigung des Wechselrichters durch elektrostatische Entladung Durch das Berühren von elektronischen Bauteilen können Sie den Wechselrichter über elektrostatische Entladung beschädigen oder zerstören. • Erden Sie sich, bevor Sie ein Bauteil berühren. -
Seite 36: Stringsicherungs-Baugruppe Einbauen
7 Stringsicherungs-Baugruppe einbauen SMA Solar Technology AG • Alle Kabelverbindungen zur EMV-Filter Baugruppe entfernen. Dazu einen passenden Schraubendreher jeweils in die Öffnung der Klemme stecken und die Klemme durch Aufhebeln entriegeln. • Die Ferritklemmen öffnen und die Stecker der Flachbandkabel entfernen. -
Seite 37: Wechselrichter Wieder In Betrieb Nehmen
SMA Solar Technology AG 8 Wechselrichter wieder in Betrieb nehmen • Den Lüfter in die Halteschienen der Lüfterhalterung schieben und unter den Rastnasen einhaken. Dabei darauf achten, dass der Pfeil auf dem Lüfter nach links zeigt (von der Halterung weg zeigt). Dadurch ist der Luftstrom korrekt ausgerichtet. - Seite 38 8 Wechselrichter wieder in Betrieb nehmen SMA Solar Technology AG 5. Kommunikationsbaugruppe mit dem Wechselrichter verbinden. Dazu das Flachbandkabel an der Kommunikationsbaugruppe stecken und verriegeln. 6. Die DC-Steckverbinder an ihrer ursprünglichen Position wieder an den Wechselrichter anschließen. ☑ Die DC-Steckverbinder rasten hörbar ein.
-
Seite 39: Defekte Baugruppe Zurücksenden Oder Entsorgen
9 Defekte Baugruppe zurücksenden oder entsorgen • Prüfen, ob die Metallzungen im Inneren des ESS verfärbt oder beschädigt sind. Wenn die Metallzungen bräunlich verfärbt oder beschädigt sind, neuen ESS bei SMA Solar Technology AG bestellen und beschädigten ESS austauschen. Wenn die Metallzungen nicht bräunlich verfärbt oder beschädigt sind, ist der ESS nicht... - Seite 40 • Die defekte Baugruppe für den Versand verpacken. Dabei die Originalverpackung oder eine Verpackung verwenden, die sich für Gewicht und Größe der Baugruppe eignet. • Den Rückversand an SMA Solar Technology AG organisieren. Dazu den Service kontaktieren. 2. Wenn die Baugruppe nicht zurückgesendet werden soll, die Baugruppe nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen.
