Techart Sport Montageanleitung Seite 12

9 Das schwarze Kabel in einen der leeren Plätze des Sicherungshalters einpinnen
und die Sicherung einsetzen.
Das schwarze Kabel muss an Kl. 15 (geschaltetes Plus) angeschlossen werden,
i
siehe auch Schaltplan Seite 13.
10 Das Hecksteuergerät unter dem
Sicherungshalter herausziehen
und den blauen Stecker lösen.
11 Das Kabel an Pin A2 schwarz/gelb
am grauen Stecker ca. 5cm nach
dem Stecker trennen und zum
Steuergerät hin isolieren.
12 Das andere Ende des Kabels
(schwarz/gelb) Richtung
Fahrzeugkabelbaum mit dem
blauen Kabel des TECHART
Klappensteuergeräts mit
beigelegtem Quetschverbinder
verbinden.
13 Batterie anklemmen und Funktionstest durchführen.
14 Dazu den Motor starten und Motor im Leerlauf laufen lassen. Nach Aufbau des
Unterdrucks ist die Klappe geschlossen (bei nicht gedrückter Taste). Wenn die
Sport Taste oder Sport Plus Taste gedrückt wird ist ein deutlich tieferer
Auspuffsound zu hören. Bei Fahrzeugen mit einer Auspufftaste ist auch über
diese die Klappe zu steuern!
TECHART Version 03 vom 12. Februar 2014
MONTAGEANLEITUNG
TECHART Klappenauspuffanlage „Sport"

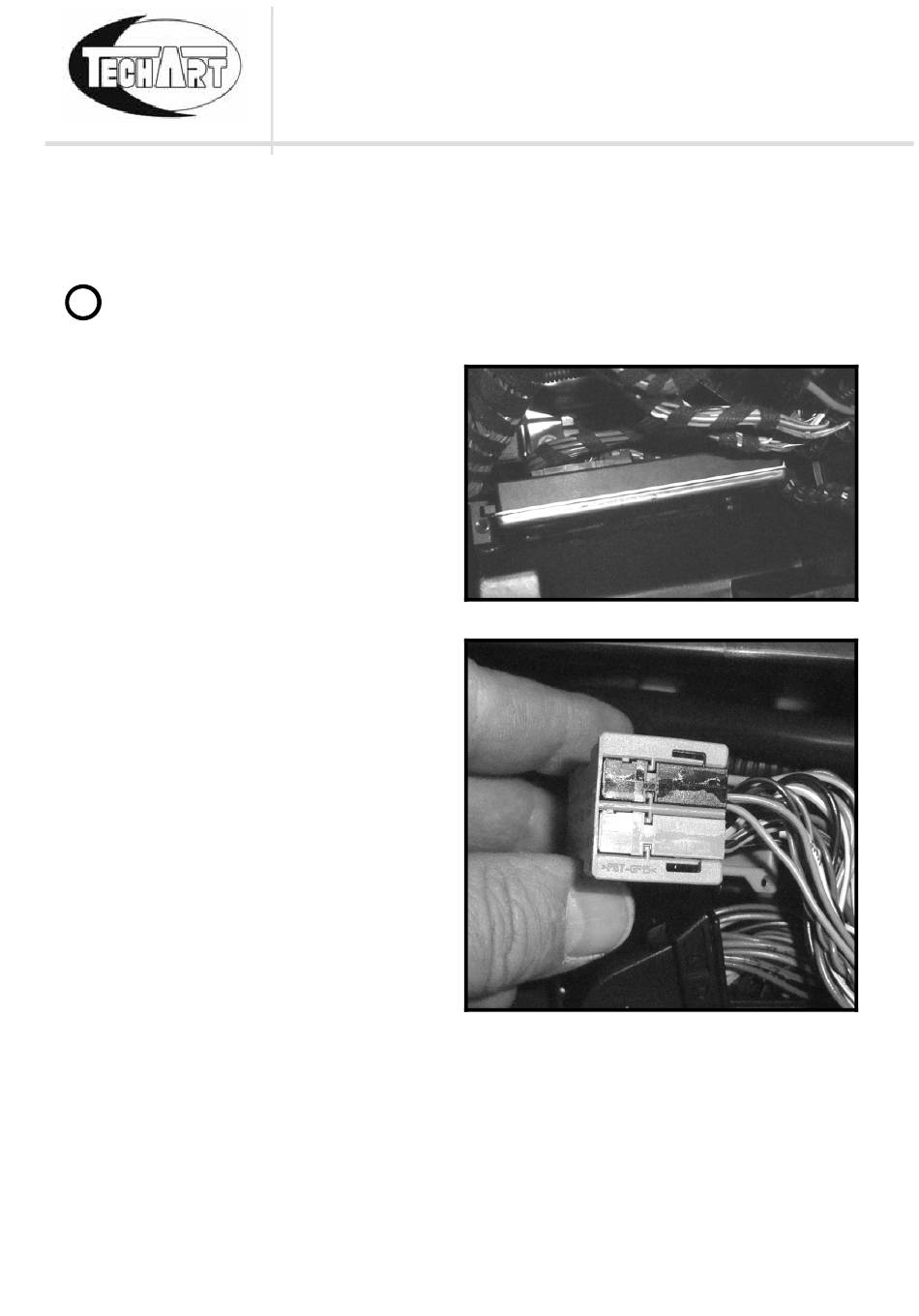

Abb. 15
Abb. 16
Seite 12 von 14
