Inhaltszusammenfassung für Techart Sport

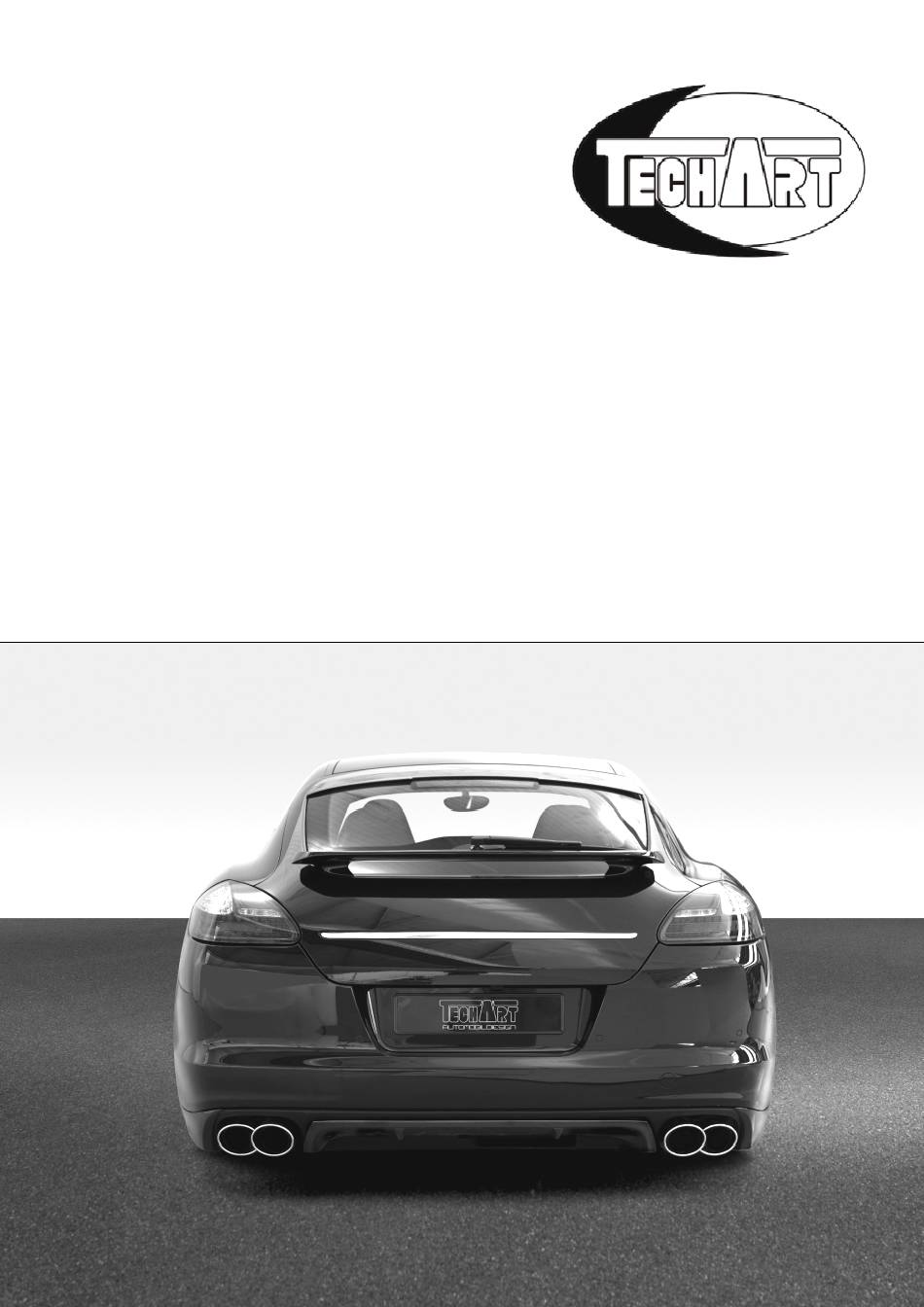

- Seite 1 MONTAGEANLEITUNG TECHART Klappenauspuffanlage „Sport“ für Panamera Turbo Art-Nr. 070.310.981.009 Klappenauspuffanlage „Sport“ Art-Nr. 070.310.858.009 Endrohre Glanzchrom TECHART Version 03 vom 12. Februar 2014 Seite 1 von 14...
- Seite 2 MONTAGEANLEITUNG TECHART Klappenauspuffanlage „Sport“ Inhaltsverzeichnis Sicherheitshinweise ..........................3 Vorbereitung.............................4 Installation ..............................5 Fahrzeug vorbereiten ....................5 Originalteile ausbauen ....................6 TECHART Teile einbauen ..................7 Anschließen des Steuergerät..................9 TECHART Version 03 vom 12. Februar 2014 Seite 2 von 14...
- Seite 3 Schwere bzw. sperrige Gegenständen mit mehreren Personen bzw. geeigneten Hilfsmitteln heben oder transportieren. Lesen Sie die komplette Montageanleitung vor Montagebeginn sorgfältig durch und beachten Sie die Sicherheitshinweise und die Abfolge der einzelnen Arbeitsschritte. TECHART Version 03 vom 12. Februar 2014 Seite 3 von 14...
- Seite 4 MONTAGEANLEITUNG TECHART Klappenauspuffanlage „Sport“ Vorbereitung Benötigte Personen Zur Installation dieses Produktes wird eine Person benötigt. Hilfe und Unterstützung Bei technischen Fragen kontaktieren Sie uns umgehend: support@techart.de TECHART Teilesatz auf Vollständigkeit prüfen Menge Teile-Nummer Teile-Benennung 070.310.981.009 Abgasanlage „Sport“ Klappenanlage Bestehend aus: 070.310.981.202...
- Seite 5 Fahrzeuges. Lesen Sie hierzu mit dem Systemtester PIWIS alle Fehlerspeicher der einzelnen Komponenten des Fahrzeuges aus und beheben Sie zuerst angezeigte Fehler. Installation Fahrzeug vorbereiten Fahrzeug an den werkseitig vorgesehenen Wagenheberaufnahmepunkten anheben. TECHART Version 03 vom 12. Februar 2014 Seite 5 von 14...
- Seite 6 Körnerpunkt (original Schnittmarke, siehe Kreise) rechts und links. Abb. 02 Die Schnittmarken markieren und im rechten Winkel abschneiden. Schnittkante entgraten! Der originale Endschalldämpfer wird nicht mehr benötigt. TECHART Version 03 vom 12. Februar 2014 Seite 6 von 14...
- Seite 7 Adapter für Turbo 65 mm auf 70 mm Abb. 03 Originalen Gummihalter vom originalen Endschalldämpfer abbauen und an TECHART Endschalldämpfer montieren. TECHART Endschalldämpfer und Endrohre montieren und leicht anziehen. TECHART Endschalldämpfer und TECHART Endrohre ausrichten. Der Abstand (b) zwischen Endrohren und Heckschürze muss auf allen Seiten gleich sein.
- Seite 8 Rohrschellen festziehen. Mit der Strebe (3) am TECHART Endschalldämpfer kann man die Breite noch fein einstellen. Die Endrohre sollten in kaltem Zustand bündig mit der Heckschürze sein. Abb. 06 TECHART Version 03 vom 12. Februar 2014 Seite 8 von 14...
- Seite 9 Bereich der Batterie zu platzieren und mit dem mitgelieferten Klettband zu befestigen. Abb. 07 Die hintere linke Kofferraumverkleidung laut Hersteller so weit demontieren bis das Gateway-Steuergerät gut erreichbar ist. Abb. 08 TECHART Version 03 vom 12. Februar 2014 Seite 9 von 14...
- Seite 10 Stecker einpinnen. CAN HIGH auf Steckplatz 2 und CAN LOW auf Steckplatz 1. In das Gateway-Steuergerät wieder orange/schwarz vom TECHART Kabelbaum in A16 bzw. orange/braun in A6 einpinnen. Abb. 11 TECHART Version 03 vom 12. Februar 2014 Seite 10 von 14...
- Seite 11 Abb. 12 Das braune Kabel an dem Massepunkt verschrauben. Abb. 13 Die beiden Schrauben des Sicherungskastens herausdrehen und die Sicherungsleiste aus dem Halter entfernen. Abb. 14 TECHART Version 03 vom 12. Februar 2014 Seite 11 von 14...
- Seite 12 14 Dazu den Motor starten und Motor im Leerlauf laufen lassen. Nach Aufbau des Unterdrucks ist die Klappe geschlossen (bei nicht gedrückter Taste). Wenn die Sport Taste oder Sport Plus Taste gedrückt wird ist ein deutlich tieferer Auspuffsound zu hören. Bei Fahrzeugen mit einer Auspufftaste ist auch über diese die Klappe zu steuern! TECHART Version 03 vom 12.
- Seite 13 MONTAGEANLEITUNG TECHART Klappenauspuffanlage „Sport“ Techart Steuergerät 070.310.100.320 Fahrzeug- kabelbaum Magnetventil Pin A 6 Can L OG/BN Pin A 16 Can H OG/BK Kl. 15 Sicherungsgehäuse Kl. 31 Fahrzeugmasse TECHART Version 03 vom 12. Februar 2014 Seite 13 von 14...
- Seite 14 FAX +49 (0) 7152 / 9339-33 info@techart.de www.techart.de Änderungen und Irrtümer vorbehalten. Subject to change at any time without prior notice. Copyright 2014 by TECHART Automobildesign GmbH Artikel-Nr./Part No. 070.310.981.099 TECHART Version 03 vom 12. Februar 2014 Seite 14 von 14...
