Techart Sport Montageanleitung Seite 10

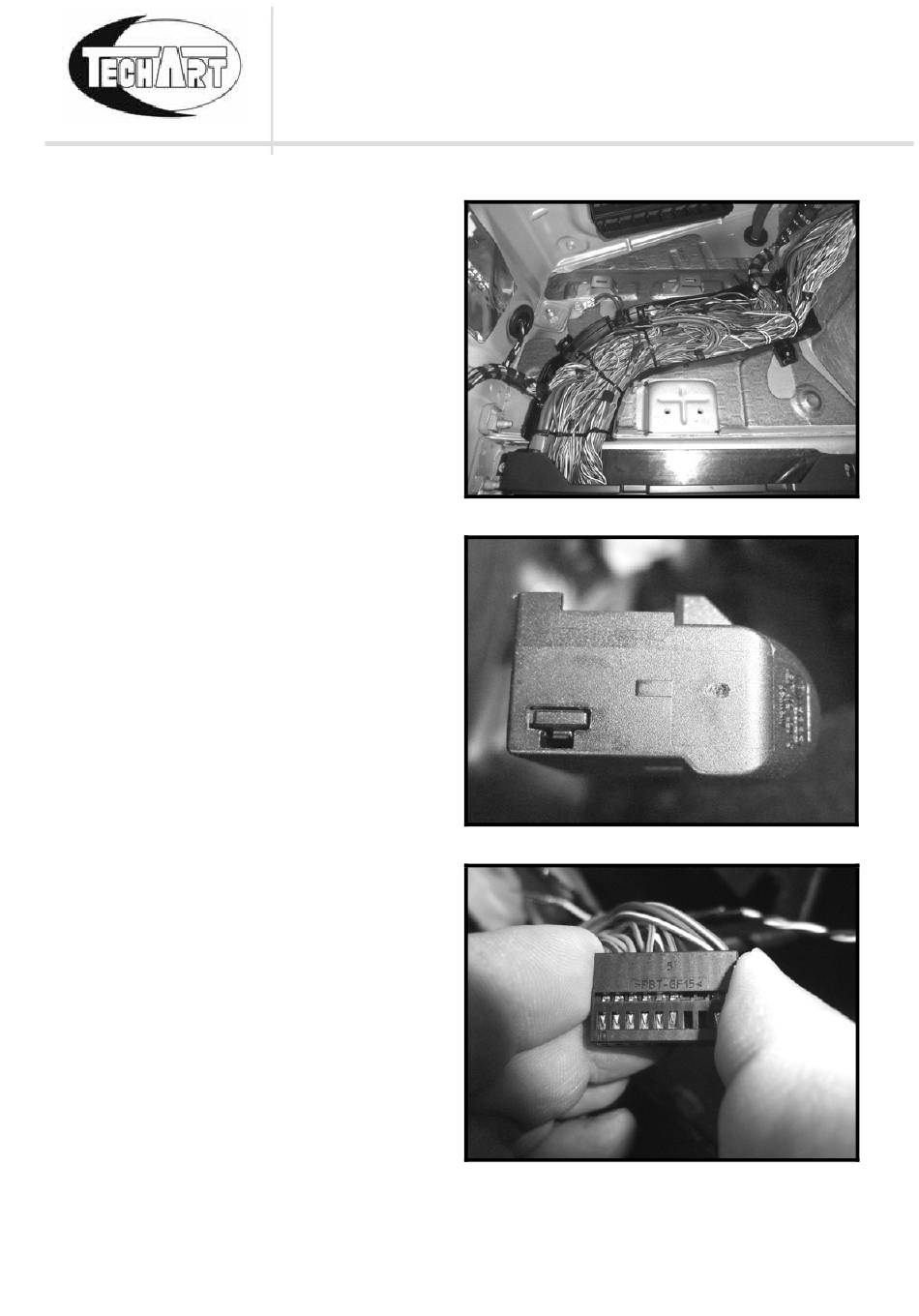

3 Danach den Kabelbaum durch den
Kabelkanal verlegen. Darauf
achten, dass das braune Kabel an
den Massepunkt verlegt werden
muss.
4 Im Anschluss den Stecker des
Gateways ausstecken und
zerlegen.
5 Pin A16 orange/schwarz (CAN
HIGH) und Pin A6 orange/braun
(CAN LOW) auspinnen und in den
mitgelieferten Stecker einpinnen.
CAN HIGH auf Steckplatz 2 und
CAN LOW auf Steckplatz 1. In das
Gateway-Steuergerät wieder
orange/schwarz vom TECHART
Kabelbaum in A16 bzw.
orange/braun in A6 einpinnen.
TECHART Version 03 vom 12. Februar 2014
MONTAGEANLEITUNG
TECHART Klappenauspuffanlage „Sport"
Abb. 09
Abb. 10
Abb. 11
Seite 10 von 14
