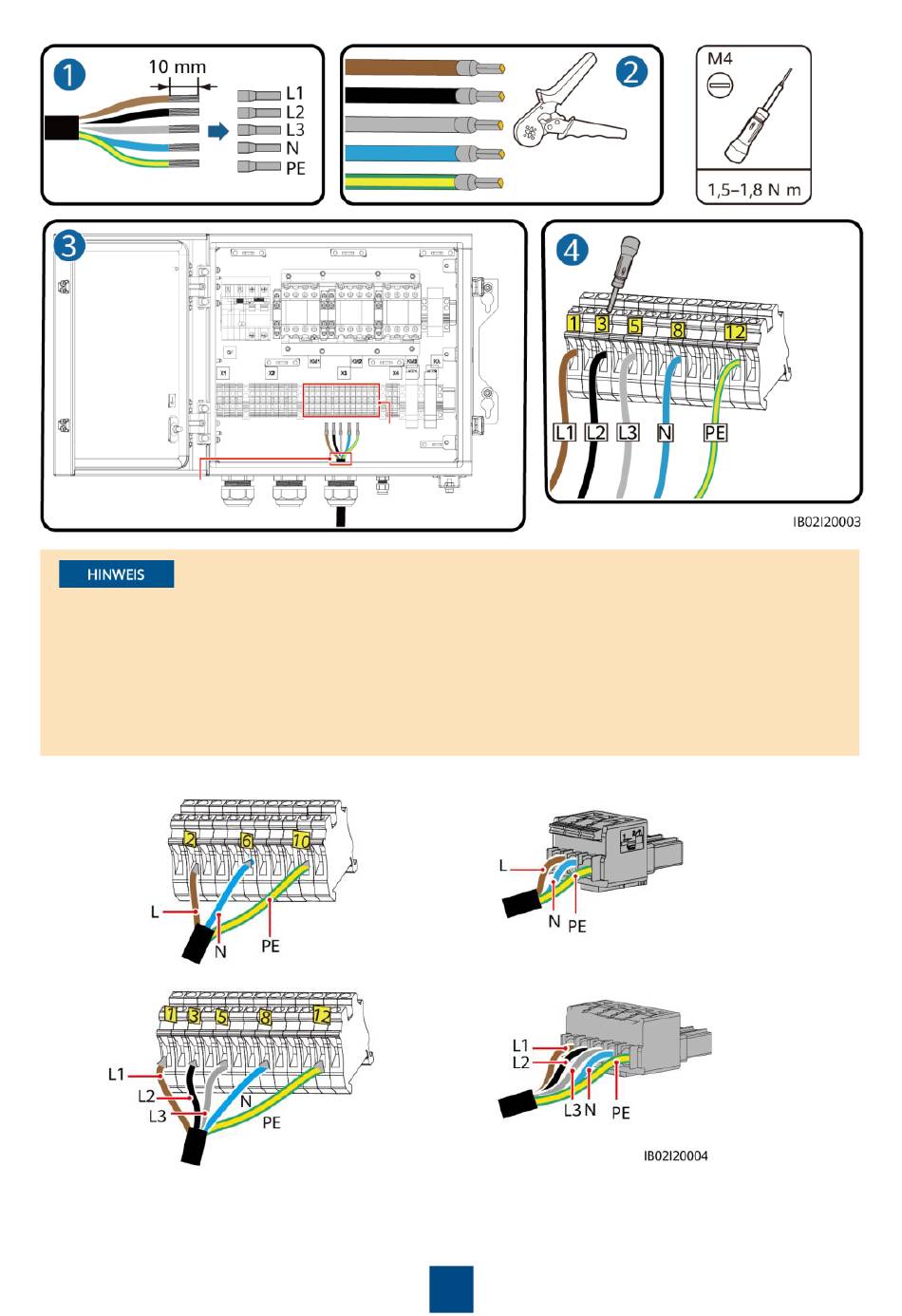

Isolieren Sie das
Kabel für den Anschluss ab.
Die Kabel zur Verbindung einer einphasigen Backup Box mit den AC-Klemmen L, N und PE müssen in
der gleichen Reihenfolge wie am Wechselrichter angeschlossen werden. Die Kabel zur Verbindung
einer dreiphasigen Backup Box mit den AC-Klemmen L1, L2 und L3 müssen in der gleichen
Reihenfolge wie am Wechselrichter angeschlossen werden. Andernfalls ist die Funktion des Geräts
eingeschränkt. (Schließen Sie, wie in den folgenden Abbildungen gezeigt, die Kabel von links nach
rechts in der Reihenfolge L, N und PE an die einphasige Backup Box an und schließen Sie bei einer
dreiphasigen Backup Box die Kabel in der Reihenfolge L1, L2 und L3 an.)
Klemme auf Backup-Box-Seite (einphasig)
Klemme auf Backup-Box-Seite (dreiphasig)
X3
Klemme auf Wechselrichterseite (einphasig)
Klemme auf Wechselrichterseite (dreiphasig)
9
