1. Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden. Bei der
Vorbereitung dieses Dokuments wurde größtmögliche Sorgfalt aufgewendet, um die Genauigkeit
der Inhalte sicherzustellen. Dennoch entsteht durch die Aussagen, Informationen und
Empfehlungen in diesem Dokument keinerlei ausdrückliche oder implizierte Gewährleistung.
2. Bevor Sie das Gerät installieren, lesen Sie das Benutzerhandbuch sorgfältig durch und
machen Sie sich mit allen Produktinformationen und Sicherheitsvorkehrungen vertraut.
3. Das Gerät darf nur von zugelassenen Elektrikern bedient werden. Das Bedienpersonal muss
geeignete persönliche Schutzausrüstung (PSA) tragen.
4. Ü berprüfen Sie vor der Installation des Geräts anhand der Packliste, ob der
Verpackungsinhalt intakt und der Lieferumfang vollständig ist. Wenn Teile in der Lieferung
fehlen oder beschädigt sind, wenden Sie sich an Ihren Händler.
5. Durch einen Verstoß gegen die Anweisungen in diesem Dokument verursachte Schäden am
Gerät sind nicht von der Garantie abgedeckt.
6. Die in diesem Dokument gezeigten Kabelfarben dienen nur zu Referenzzwecken. Wählen Sie
die Kabel entsprechend der vor Ort geltenden elektrotechnischen Vorschriften.
1

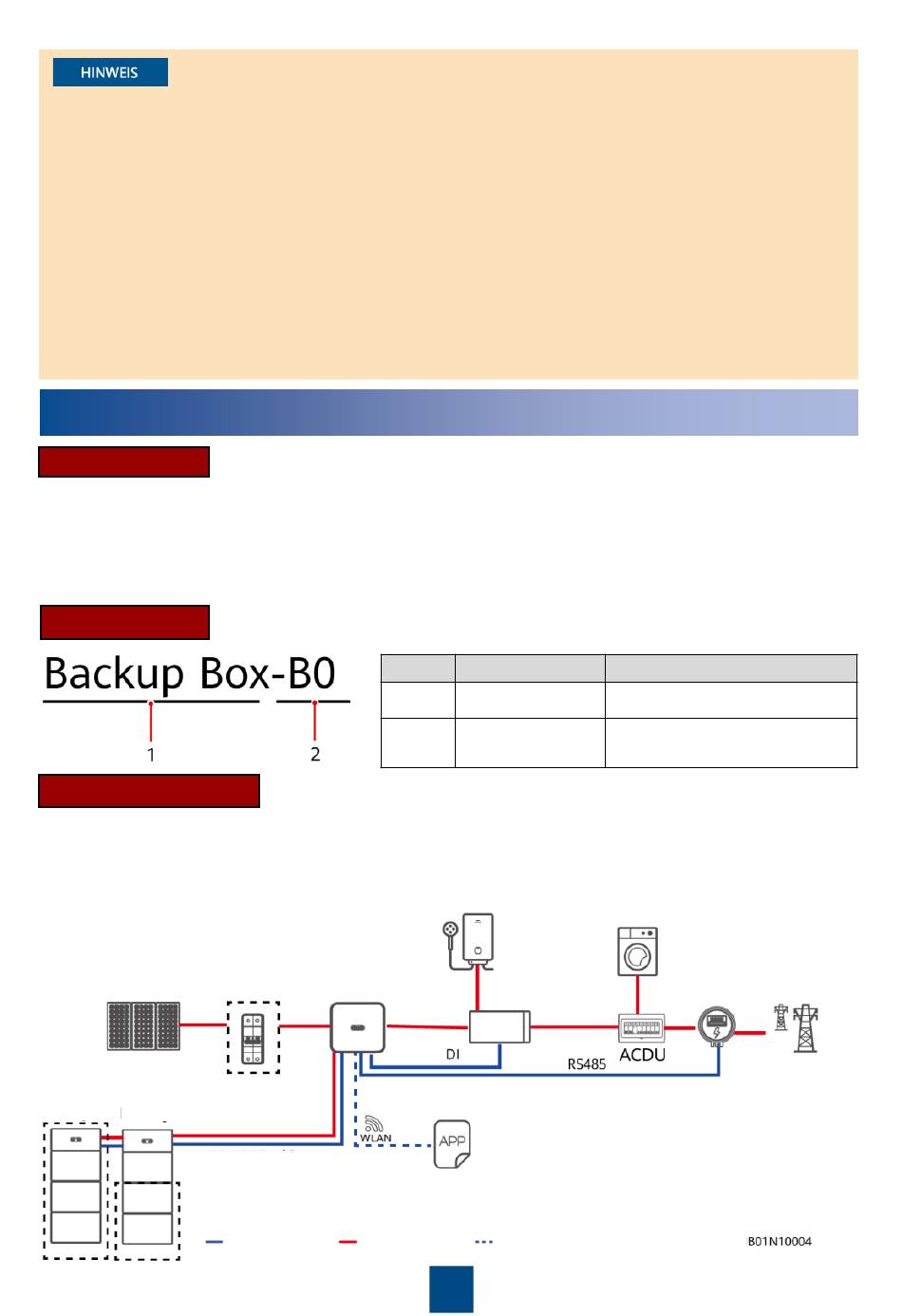

Ü berblick
Funktion
Die Backup Box wird in PV-Anlagen auf Wohnhausdächern verwendet, um den Wechselrichter in den
netzgekoppelten bzw. netzentkoppelten Status zu versetzen. Wenn das Stromnetz ausfällt, schaltet
der Wechselrichter in den netzentkoppelten Status und liefert im Notfallmodus Strom an
netzentkoppelte Lasten. Wenn das Netz wiederhergestellt ist, schaltet der Wechselrichter wieder in
den netzgekoppelten Status.
Modellnummer
Systemnetworking
Das netzgekoppelte System einer PV-Anlage auf Wohnhausdächern besteht aus PV-Strings,
einem Energiespeichersystem (ESS), einem Wechselrichter, einer Backup Box, einem
Managementsystem, einem AC-Schalter und einer Stromverteilereinheit.
PV-Modul
Akku-2 Akku-1
RS485 aktivieren
Nr.
1
2
DC-
Schalter Wechselrichter
Signalkabel
Stromkabel
Bedeutung
Produktname
Design-Code
Wichtige Last
Datensicherung
FusionSolar-APP
Drahtlose Kommunikation
1
Wert
Backup Box: Backup Box
B0: einphasig
B1: dreiphasig
Last
Smart Power Sensor
Stromnetz
