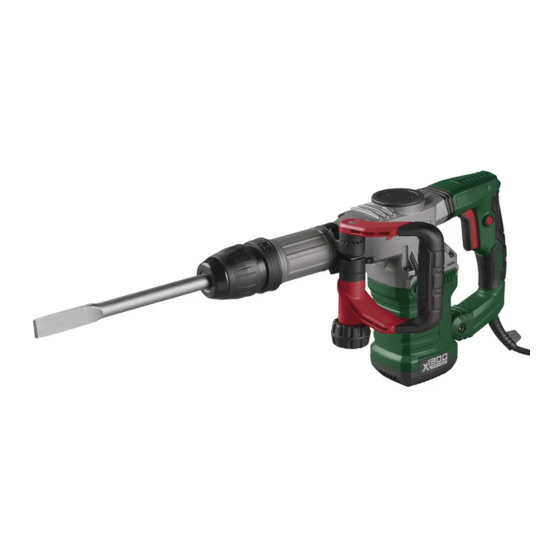

Parkside PAH 1300 C3 Bedienungsanleitung Und Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Parkside Anleitungen
  4. Elektrowerkzeuge
  5. PAH 1300 C3
  6. Bedienungsanleitung und originalbetriebsanleitung

Parkside PAH 1300 C3 Bedienungsanleitung Und Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für PAH 1300 C3:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DEMOLITION HAMMER PAH 1300 C3
DEMOLITION HAMMER
User manual
Translation of the original instructions
BONTÓKALAPÁCS
Használati útmutató
Eredeti használati utasítás fordítása
RUŠILNO KLADIVO
Navodila za uporabo
Prevod izvirnih navodil
IAN 419130_2210
BOURACÍ KLADIVO
Návod na obsluhu
Překlad původního návodu k používání
ABBRUCHHAMMER
Bedienungsanleitung
Originalbetriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Parkside PAH 1300 C3

Inhaltszusammenfassung für Parkside PAH 1300 C3

  • Seite 1 DEMOLITION HAMMER PAH 1300 C3 DEMOLITION HAMMER BOURACÍ KLADIVO User manual Návod na obsluhu Translation of the original instructions Překlad původního návodu k používání BONTÓKALAPÁCS ABBRUCHHAMMER Használati útmutató Bedienungsanleitung Eredeti használati utasítás fordítása Originalbetriebsanleitung RUŠILNO KLADIVO Navodila za uporabo Prevod izvirnih navodil...
  • Seite 2 User manual Page Használati útmutató Oldal Navodila za uporabo Stran Návod na obsluhu Strana DE/AT/CH Bedienungsanleitung Seite...
  • Seite 3 10 ] 14 ] 11 ] 13 ] 12 ]...
  • Seite 4 11 ] 12 ] 13 ] 10 ] 10 ]...
  • Seite 5 12 x 30° 13 ]...

  • Seite 35: Ec Declaration Of Conformity

    ˜ EC Declaration of conformity...
  • Seite 97 ˜ Izjava EC o skladnosti...
  • Seite 128 Liste der verwendeten Piktogramme/Symbole . . . . . . . . . . . . . . . . . . . Seite 128 Einleitung .
  • Seite 129 Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 154 Transport .

  • Seite 130: Liste Der Verwendeten Piktogramme/Symbole

    Liste der verwendeten Piktogramme/ Symbole Lesen Sie die Bedienungsanleitung . GEFAHR! – Bezeichnet eine Gefahr mit hohem Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat (z . B . Erstickungsgefahr) WARNUNG! – Bezeichnet eine Gefahr mit mittlerem Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann (z .
  • Seite 131 Verwenden Sie das Produkt nur in trockenen Innenräumen . Garantierter Schallleistungspegel in dB Schalten Sie das Produkt aus und trennen Sie es vom Netz vor dem Auswechseln von Zubehör, Reinigung und bei Nichtgebrauch . Gehörschutz tragen! Tragen Sie Schutzhandschuhe! Augenschutz tragen! Atemschutz tragen! Tragen Sie rutschfestes, schützendes Schuhwerk! Sicherheitshinweise...

  • Seite 132: Einleitung

    ABBRUCHHAMMER ˜ Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen ABBRUCHHAMMERS, im Folgenden nur „Produkt“ genannt . Sie haben sich damit für ein hochwertiges Produkt entschieden . Die Bedienungsanleitung ist fester Bestandteil dieses Produkts . Sie enthält wichtige Hinweise zu Sicherheit, Bedienung und Entsorgung . Machen Sie sich vor der Bedienung des Produkts mit dem Produkt und allen Bedien­...

  • Seite 133: Lieferumfang

    Für aus bestimmungswidriger Verwendung entstandene Schäden   übernimmt der Hersteller keine Haftung . Das Produkt ist ausschließlich für den privaten Gebrauch bestimmt .   Das Produkt ist nicht für den gewerblichen Einsatz oder für   ähnliche Einsatzbereiche bestimmt . Beachten Sie alle anwendbaren lokalen Sicherheitsvorschriften,  ...

  • Seite 134: Teilebeschreibung

    Staubschutzkappe Meißelhalter 10 ] Fett 11 ] Spitzmeißel 12 ] Flachmeißel 13 ] Tragekoffer 14 ] ˜ Technische Daten Abbruchhammer PAH 1300 C3 Nennspannung: 230–240 V , 50 Hz Nennleistung: 1300 W Schutzklasse: Schlagenergie: 15 Joule Schlagzahl: 3600 min –1 132 DE/AT/CH...

  • Seite 135: Geräuschemissionswerte

    Bohrfutter­Verbindungstyp: Werkzeugfrei (geeignet für SDS Max) Einstellung des Meißels: 12 Positionen Empfohlene Umgebungs temperatur während des Betriebs: +4 °C bis +40 °C Geräuschemissionswerte Die gemessenen Werte wurden in Über einstimmung mit EN 62841 ermittelt . Der A­bewertete Geräuschpegel des Elektro werkzeugs beträgt typischerweise: Meißeln: Schalldruckpegel: 89,2 dB...
  • Seite 136 Meißeln: Hauptgriff: = 19,100 m/s h,Cheq Unsicherheit: 1,5 m/s Hilfsgriff: = 15,811 m/s h,Cheq Unsicherheit: 1,5 m/s WARNUNG! Tragen Sie Gehörschutz! HINWEIS Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissions wert sind nach einem genormten Prüf­ verfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden .

  • Seite 137: Allgemeine Sicherheitshinweise

    WARNUNG! Die Schwingungs­ und Geräusch emissionen können während der tatsäch lichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektro werkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird . Versuchen Sie, die Belastung durch Vibra tionen und Geräusche so gering wie mög lich zu halten .

  • Seite 138: Arbeitsplatzsicherheit A) Halten Sie Ihren Arbeitsbereich Sauber Und Gut

    Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung) . Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeits bereiche können zu Unfällen führen .
  • Seite 139 Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist . Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages .
  • Seite 140 Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen .
  • Seite 141 Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren . Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
  • Seite 142 Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräte ein stellungen vornehmen, Einsatz- werkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektro werkzeuges . Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf.
  • Seite 143 Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen . Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett.

  • Seite 144: Sicherheitshinweise Für Alle Arbeiten

    ˜ Sicherheitshinweise für Hämmer WARNUNG! Tragen Sie Gehörschutz . Die Einwirkung von Lärm kann Gehörverlust bewirken . Tragen Sie eine Staubschutzmaske . WARNUNG! Bei Meißelarbeiten kann mit Materialien gearbeitet werden, die schädlichen oder giftigen Staub erzeugen können . Dieser Staub stellt eine Gefahr für die Gesundheit der Person dar, die das Elektrowerkzeug bedient, sowie für alle anderen Personen in der Umgebung .

  • Seite 145: Zusätzliche Sicherheitshinweise

    Halten Sie das Elektrowerkzeug an den isolierten   Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Bohrwerkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen .

  • Seite 146: Verhalten Im Notfall

    Originalzubehör/-zusatzgeräte WARNUNG! Verwenden Sie kein Zubehör welches nicht von empfohlen wurde . Dies kann zu elektrischem Schlag und Feuer führen . Benutzen Sie nur Zubehör und Zusatzgeräte, die in der   Bedienungsanleitung angegeben sind bzw . deren Aufnahme mit dem Produkt kompatibel ist . ˜...

  • Seite 147: Inbetriebnahme

    Gesundheitsschäden, die aus Vibrations emissionen resultieren,   falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird . Personen­ und Sachschäden hervorgerufen durch defekte   Einsatzwerkzeuge oder plötzlichen Einschlag eines verdeckten Objekts während des Gebrauchs . Verletzungsgefahr und Sachschäden verursacht durch fliegende  ...

  • Seite 148: Zusatzgriff Einstellen

    Für den sicheren und ordnungsgemäßen Gebrauch dieses Produkts werden unter anderem die folgenden Zubehörteile, wie z . B . Werkzeuge und Einsatzwerkzeuge, benötigt: SDS­Max­Einsatzwerkzeug Geeignete persönliche Schutzausrüstung Werkzeuge und Einsatzwerkzeuge erhalten Sie im Fachhandel . Beachten Sie beim Erwerb immer die technischen Anforderungen dieses Produkts (siehe „Technische Daten“) .

  • Seite 149: Meißel Einsetzen/Entfernen

    ˜ Meißel einsetzen/entfernen (Abb . B, C) WARNUNG! VERLETZUNGSGEFAHR! Halten Sie das Produkt beim Einsetzen/Entfernen des Meißels  fest . 12 ] 13 ] Der Meißel kann während des Betriebs sehr heiß werden . Lassen Sie den Meißel abkühlen . Tragen Sie beim Einsetzen/Entfernen des Meißels Schutzhandschuhe .

  • Seite 150: Einsetzen

    Einsetzen: 1 . Schieben Sie den Verschlussring (Richtung a) mit einer Hand nach unten . 2 . Stecken Sie den Meißel mit der anderen Hand in den 12 ] 13 ] Meißelhalter (Richtung b) . Der Meißel rastet hörbar ein . 10 ] Entfernen: 1 .

  • Seite 151: Bedienung

    3 . Drehen Sie den Flachmeißel  , bis die gewünschte Position 13 ] erreicht ist . 4 . Lassen Sie den Stellring los, um den Flachmeißel in seiner Position zu sichern . ˜ Bedienung WARNUNG! Schalten Sie das Produkt aus und trennen Sie es vom Netz vor dem Auswechseln von Zubehör, Reinigung und bei Nichtgebrauch .

  • Seite 152: Produkt Verwenden

    ˜ Produkt verwenden (Abb . G) WARNUNG! VERLETZUNGSGEFAHR! Der Meißel  kann während des Betriebs verklemmt 12 ] 13 ] werden . Dadurch können starke Kräfte auf den Hauptgriff  und den Zusatzgriff  übertragen werden . Achten Sie stets auf einen sicheren Stand . Halten Sie das Produkt während des Betriebs mit beiden Händen fest .

  • Seite 153: Kontinuierlicher Betrieb

    Horizontale Arbeitsposition: Halten Sie den Zusatzgriff  mit einer Hand und den Hauptgriff  mit der anderen Hand . Vertikale Arbeitsposition: Halten Sie den Hauptgriff mit beiden Händen fest . ˜ Produkt ein-/ausschalten (Abb . F) Einschalten: Drücken Sie den Schalterauslöser nach unten Ausschalten: Lassen Sie den Schalterauslöser los .
  • Seite 154 Problem Ursache Lösung Das Produkt Keine Überprüfen Sie die funktioniert Netzspannung . Anschlussleitung und den nicht . Netzstecker  Falls die Anschlussleitung  beschädigt ist, lassen Sie diese von einer qualifizierten Fachkraft reparieren . Abgenutzte Lassen Sie die Kohlebürsten Kohlebürsten . oder den Motor von einem qualifizierten Fachmann Motor defekt .

  • Seite 155: Reinigung Und Wartung

    ˜ Reinigung und Wartung WARNUNG! Schalten Sie das Produkt aus und trennen Sie es vom Netz vor dem Auswechseln von Zubehör, Reinigung und bei Nichtgebrauch . ˜ Reinigung und Pflege HINWEIS Verwenden Sie keine chemischen, alkalischen, schmirgelnde oder andere aggressive Reinigungs­ oder Desinfektions mittel, um das Produkt zu reinigen, da diese die Oberflächen beschädigen können .

  • Seite 156: Wartung

    ˜ Wartung WARNUNG! VERLETZUNGSGEFAHR! Wenn die Anschlussleitung  beschädigt ist, muss sie durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um eine Gefährdung zu vermeiden . Überprüfen Sie das Produkt und Zubehör teile (z . B . Einsatzwerkzeuge) vor und nach jeder Benutzung auf Verschleiß und Beschädigungen .
  • Seite 157 ˜ Transport Schalten Sie das Produkt aus . Lassen Sie das Produkt abkühlen . Transportieren Sie das Produkt im Trage koffer  14 ] Schützen Sie das Produkt gegen Schläge und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten . Sichern Sie das Produkt gegen Verrutschen und Kippen .
  • Seite 158 ˜ Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien hergestellt und vor der Auslieferung sorgfältig geprüft . Im Falle von Material­ oder Herstellungsfehlern haben Sie gegenüber dem Verkäufer des Produkts gesetzliche Rechte . Ihre gesetzlichen Rechte werden in keiner Weise durch unsere unten aufgeführte Garantie eingeschränkt . Die Garantie für dieses Produkt beträgt 3 Jahre ab Kaufdatum .

  • Seite 159: Service Österreich

    ˜ Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anspruchs zu gewährleisten, beachten Sie die folgenden Hinweise: Halten Sie den Originalkaufbeleg und die Artikelnummer (IAN 419130_2210) als Nachweis für den Kauf bereit . Sie finden die Artikelnummer auf dem Typenschild, einer Gravur auf dem Produkt, der Startseite der Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück­...
  • Seite 160 ˜ EU-Konformitätserklärung 158 DE/AT/CH...
  • Seite 161 OWIM GmbH & Co. KG Stiftsbergstraße 1 74167 Neckarsulm GERMANY Model No.: HG10128 Version: 04/2023 IAN 419130_2210...
