V
ECTOR

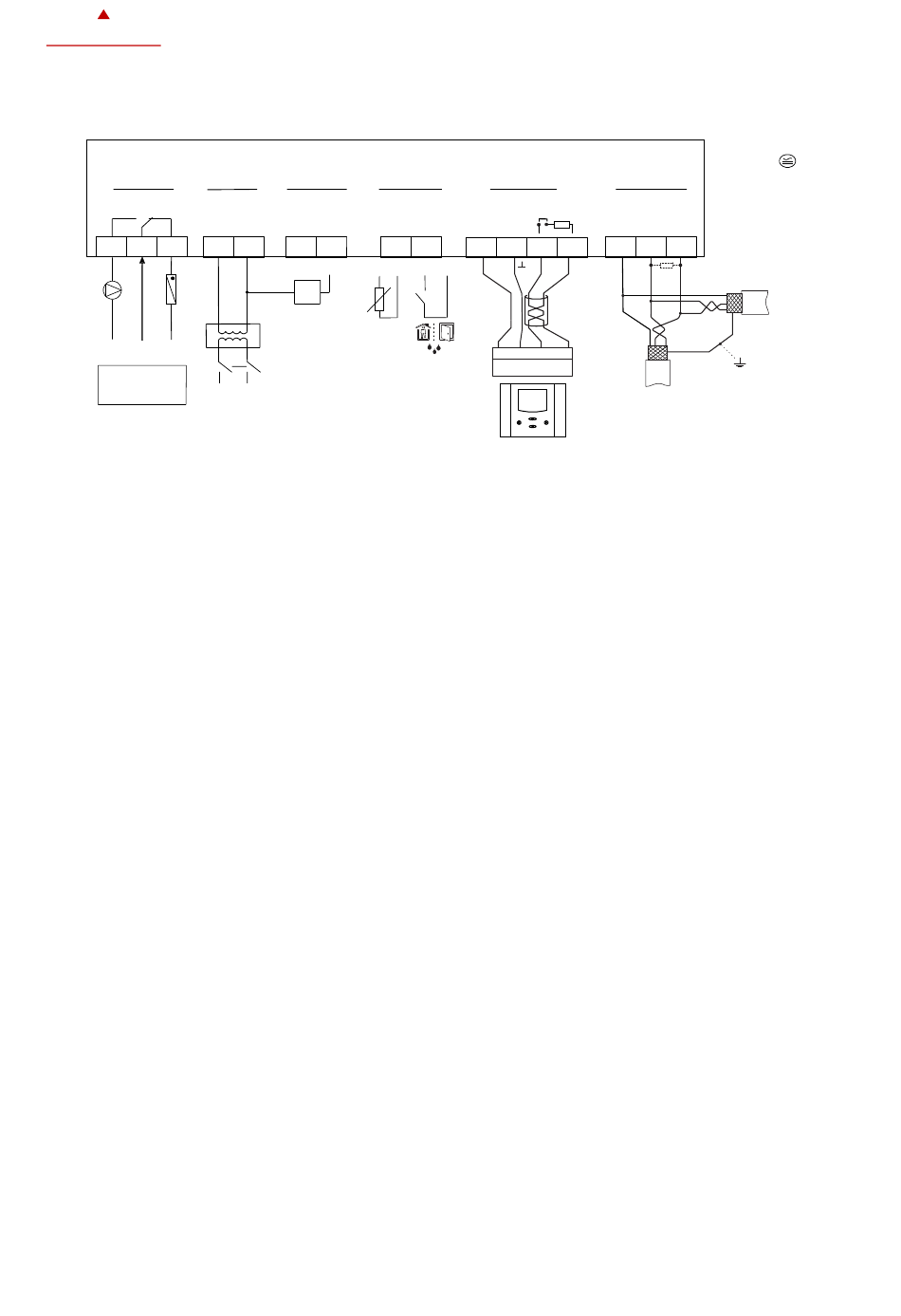

Anschlussdiagramm
24 VAC
Relay 2A
DO (1x)
NO DO1 NC
V+ GND
0V
24V
0V
0...48 VAC
0...30 VDC
LED-Anzeige
Im Reglergehäuse befindet sich eine Status-LED. Im Normalbetrieb blinkt die LED alle 5 Sekunden kurz auf. Es blinkt jede
Sekunde, wenn ein Alarm oder eine Störung vorliegt. Siehe auch Installationsblatt Punkt D. Die Funktion der System-LED
ist im technischen Handbuch erläutert.
Die Modbus-Schnittstelle verfügt über eine grüne und eine rote LED zur Anzeige des Transfers auf dem RS-485-Bus. Die
grüne LED leuchtet, wenn ein ankommendes Paket empfangen wird. Die rote LED leuchtet, wenn ein abgehendes Paket
auf den Bus gesendet wird. Beim Einschalten blinken beide LEDs zweimal gleichzeitig als Zeichen für den abgeschlossenen
Bootvorgang. Eine konstant leuchtende LED zeigt einen Fehlerzustand im Empfangs- oder Sendevorgang an.
Installation
Siehe Montageblatt-Nr.:
•
SDC2-210
Drahttyp
Ein EIA-485-Netzwerk muss abgeschirmtes, verdrilltes Kabel für die Datensignalisierung mit einem Wellenwiderstand
zwischen 100 und 130 Ohm verwenden. Die verteilte Kapazität zwischen den Leitern muss weniger als 100 pF pro Meter
(30 pF pro Fuß) betragen. Die verteilte Kapazität zwischen Leitern und Schirm muss weniger als 200 pF pro Meter (60 pF
pro Fuß) betragen. Folien- oder Geflechtschirme sind zulässig.
Maximale Länge
Die maximale empfohlene Länge pro Segment beträgt 1200 Meter (4000 Fuß) mit AWG 18 (0,82 mm2 Leiterfläche) Kabel.
Doc: 70-01-0663, 20230602
Änderungen vorbehalten
0...10 VDC
10 VA
0...20 mA
NTC 10 kΩ
Power
AO (2x)
RT/DI (1x)
AO1 AO2
GND UI6
AO
GND UI
Actu-
ator
NTC
10 kΩ
L
N
70-000664
Operation
Terminal
JP4
120 Ω
OP1
OP2
OP3
OP4
_
+
Vop
GND
UI
STP
1
2
3
4
OPXX-VC
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
P
RODUKTBESCHREIBUNG
24V AC/DC
AEX2-MOD/BAC
RS485
Note:
Power GND ≠ TX REF
_
REF
+
Do not use shield as REF
120 Ω
Line Termination (LT)
(LT)
Shielded Twisted Pair (STP)
SDC2-MOD
Seite 4
