- Seite 2 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Allgemeine Hinweise Der Autor behält sich das Recht vor, die in diesem Dokument enthaltenen Angaben ohne vorangehende Ankündigung zu verändern, zu löschen oder zu ergänzen. Es besteht kein Anspruch auf Vollständigkeit der gemachten Angaben. Dieses Dokument darf ohne vorherige schriftliche Genehmigung des Autors weder im Ganzen noch in Teilen mechanisch oder elektronisch reproduziert, übersetzt oder in maschinenlesbarer Form gespeichert...

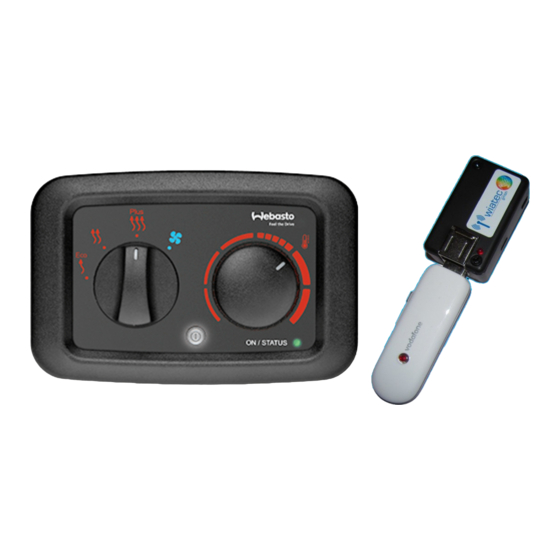

- Seite 3 4 Generelle Funktion als Fernbedienung für Standheizungen MicroGuard-USB verfügt über mehrere Ausgänge, die zur Ansteuerung der Standheizung verwendet werden können. Die Standheizungen vom Typ Air Top von Webasto werden durch unser Modul so angesteuert, dass eine evtl. vorhandene Vorwahluhr (MC04, MC05) weiterverwendet werden kann. http://www.microguard.de V1.2...
- Seite 4 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter MicroGuard-USB kann mit einem externen digitalen Temperatursensor ausgestattet werden. Der Sensor eignet sich zur Messung und Überwachung der Temperatur im Fahrzeug. Die Temperatur kann jederzeit per SMS abgefragt werden. 5 Eigenschaften des Temperatursensors Bei dem Temperatursensor handelt es sich um das digitale Bauelement von Dallas Semiconductor DS18B22 mit folgenden Eigenschaften: •...
- Seite 5 Anleitung: Handy Fernbedienung für Standheizung Webasto Air Top • USB-Port2: Anschluss einer GPS-Maus zur Fahrzeugortung • Signal-LED: zeigt den Aktivierungszustand und die Funktionen des Moduls durch Blinksignale an. Signal-LED Mini-USB Micro-USB 60mm Ein-/Ausgänge 1 2 3 4 5 6 7 8...
- Seite 6 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 7 Anschluss an Heizungen Air Top von Webasto Generell gibt es zwei Möglichkeiten, unser Modul an die Heizungen anzuschließen: für Verwendung zusammen mit Bedienelementen MC04/MC05 oder ohne Bedienelemente direkt an die X7 Schnittstelle der Heizung.
- Seite 7 Anleitung: Handy Fernbedienung für Standheizung Webasto Air Top Bedienelements MC04/05 zu ermöglichen, schließen Sie zusätzlich die eingezeichnete Diode an. Der alternative Anschluss direkt an die Schnittstellen der Heizung ohne zusätzliches Bedienelement ist in Abb. 3 dargestellt. Abbildung 3: Anschluss des MicroGuard-USB Moduls direkt an die Stecker der Heizung.
- Seite 8 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 8 Inbetriebnahme MicroGuard-USB nutzt das Telefonbuch der SIM-Karte, um die Systemeinstellungen zu speichern. Stellen Sie deshalb vor dem ersten Verbinden von MicroGuard mit dem Surfstick sicher, dass Sie in dem Telefonbuch keine wichtigen Telefonnummern gespeichert haben. Das generelle Vorgehen bei der Initialisierung ist in dem allgemeinen Handbuch beschrieben, siehe Lieferumfang oder bevorzugt die neueste Version unter dem Link auf der Webseite www.wiatec.de/downloads:...
- Seite 9 Anleitung: Handy Fernbedienung für Standheizung Webasto Air Top 9 Aktive Rückmeldung zum Schaltvorgang* * ab Software-Version 1.43 (vom 28.04.2015) Das MicroGuard-USB System quittiert einen Schaltvorgang per Anruf mit einem Abweisen der ankommenden Verbindung. Die Anzahl der Klingelzeichen bis zum Abweisen der Verbindung ist beim Einschalten und Ausschalten der Ausgänge unterschiedlich:...
- Seite 10 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Die für die Rückmeldung notwendige Beschaltung der Eingänge ist in Abb. 4 dargestellt. Die orangene Leitung (PIN2) wird mit der grüne Leitung (PIN4) verbunden. Abbildung 4: Beschaltung von MicroGuard-USB für die Rückmeldefunktion (grüne Leitung an orange) Seite 10 Überwachung | Benachrichtigung | Steuerung per Handy...
- Seite 11 Telefonbuch SMS-Befehl Funktion MG SIMInit nicht möglich Systemeintrag: Eintrag Löschen für Werkeinstellung. MG SOFT nicht möglich Systemeintrag: Hardware (xxx...) und Softwareversion (...xxx) MG CTRL1...5 Plätze für Kontrollnummern Kontrollnummer zur Liste hinzufügen Kontrollnummer aus Liste löschen MG ALCALL ALCALL=1 Benachrichtigung durch Anruf ein ALCALL=0 Benachrichtigung durch Anruf aus ALCALL=17...
- Seite 12 Anleitung: MicroGuard – Der kleine Mobilfunkwächter 11 Ortung des Fahrzeugs auf Google-Maps – GPS Optionen MicroGuard-USB bietet eine Vielzahl von GPS-Optionen, die mit Hilfe eines zusätzlichen GPS-Empfängers am USB-PORT2 realisiert werden können. • Fahrzeugortung, Maschinenortung • GEOFENCE Überwachungsfunktion • GPSHOME Funktionen •...
- Seite 13 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 12 Wichtige Hinweise 12.1 Schaltfunktion des Moduls • Mit dem gegebenen Anschluss ist sowohl das Ein- als auch das Ausschalten der Heizung per Handy (Anruf/SMS/App) möglich. • Die Heizung schaltet aus gemäß der im MicroGuard eingestellten Heizdauer.
-
Seite 14: Konformitätserklärung
Anleitung: MicroGuard – Der kleine Mobilfunkwächter 13 Technische Daten Gewicht 30 g Abmessungen L 60 x B 35 x H 24 mm Betriebsspannung 12 V, Anschluss an Schnittstelle für Ein-/Ausgänge Stromaufnahme durchschnittlich 40mA (STANDBY) Betriebstemperatur -20°C bis 85°C 14 Konformitätserklärung MicroGuard-USB erfüllt folgende EU-Richtlinien: ●... - Seite 15 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Seite 15 Überwachung | Benachrichtigung | Steuerung per Handy...
