ПРЕДУПРЕЖДЕНИЕ
®
Дренажный насос mini FLOWATCH
2
потолочные и консольные) мощностью до 10 кВт (34 кBTU, 2.8 tons).
®
2 состоит из двух элементов:
Mini FLOWATCH
Модуль насоса (насос + схемы управления)
Модуль датчика уровня (3 уровня поплавка: Остановка работы – Начало работы –
Срабатывание аварийной схемы).

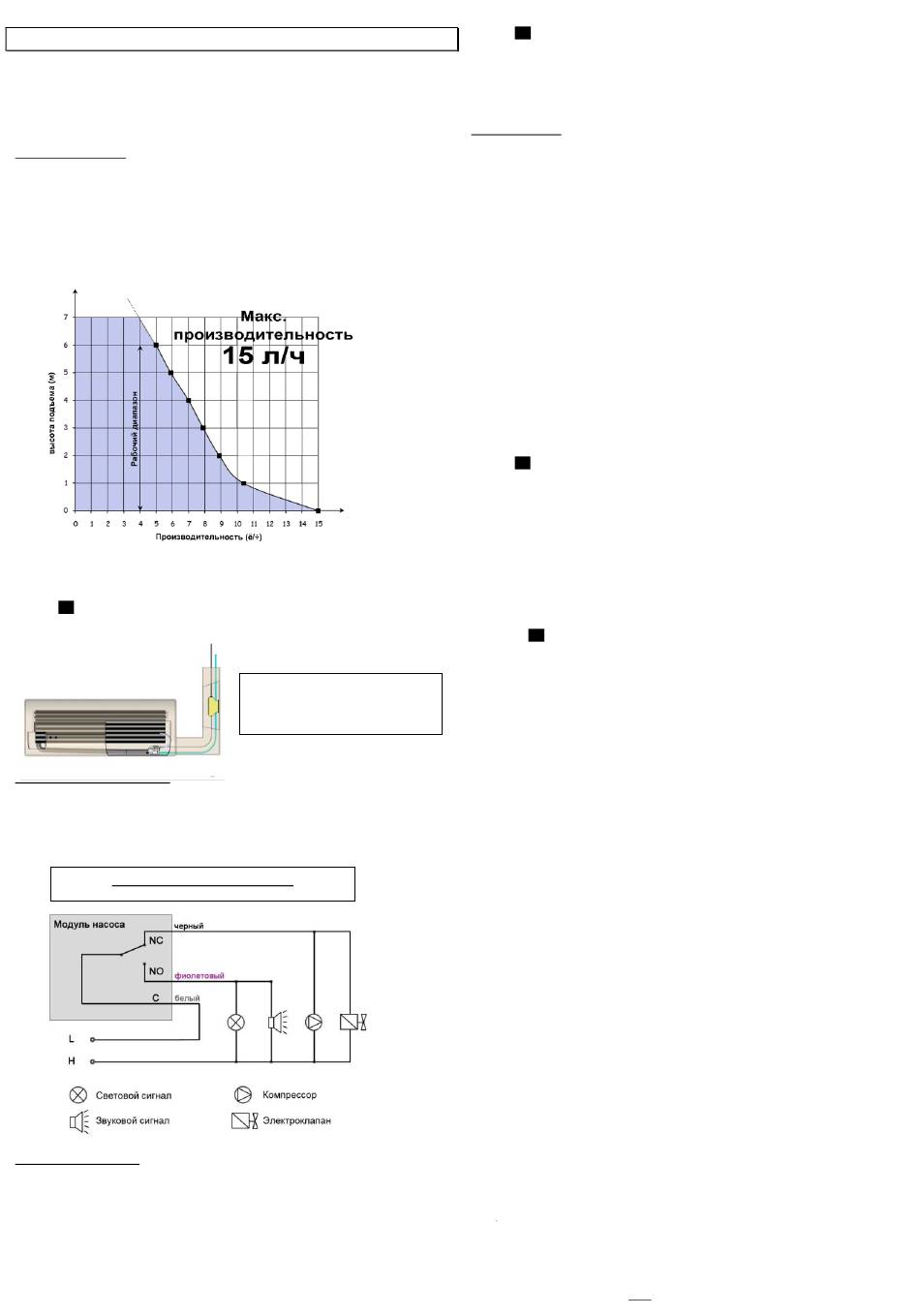

Общие характеристики
Макс. производительность:
Макс. высота нагнетания:
Макс. высота всасывания:
Питание:
Мощность:
Защита от попадания воды:
Автоматическая термическая защита:
Уровень шума:
*= средний уровень давления на расстоянии 1 м, рассчитанный по уровню
акустической мощности Lwad = 32.80 дБ (ref 1 pw) стандарт NF
Температура использования:
УСТАНОВКА
МОДУЛЬ НАСОСА
2.a
Важно, чтобы электропитание насоса производилось не из того же самого источника, что и
питание кондиционера. Отключите питание на время установки.
Подключение аварийной схемы
Коммутационная способность контактов: макс. – 5 A/~250В (резистивная нагрузка), мин. — 10
мА/5В.
Замыкающий контакт NO можно подсоединить к световому или звуковому сигналу
аварийной сигнализации, размыкающий NC служит для остановки работы кондиционера.
Необходимо использовать 3 провода в комплекте:
черный – NC
белый – C
фиолетовый – NO
Подключение аварийной схемы
Установка модуля насоса
Модуль насоса может быть установлен внутри кондиционера, а также в защитном коробе, или
под потолком. Для этого в комплекте поставляется прокладка с клеящей поверхностью. Важно,
чтобы пространство вокруг насоса было достаточным для его охлаждения при длительной и
непрерывной работе. Категорически не допускается теплоизоляция насоса: не допускается
использовать изоляционные материалы, пеноматериалы и пр.
Необходимо использовать нагнетательную трубку (не входит в комплект поставки) диаметром
6 x 9 мм и переходник 4 х 6,4 мм (поставляется уже установленным).
Для надежности соединения помпы и трубки используйте хомут. Следуйте направлению стока,
указанному стрелкой на модуле насоса.
Русский
легко устанавливается в кондиционеры (настенные,
15 л/ч
10 м
2 м
220-240В, 50/60Гц
19 Вт
IP 64
присутствует (при автоматическом перезапуске)
20.2 дБ* на расстоянии 1 м
ISO 3744 и 4871.
EN
5°C - 45°C
Голубой/Н
Коричневый/L
Желто-зеленый/Заземление
МОДУЛЬ ДАТЧИКА УРОВНЯ
2.b
Питание датчика осуществляется от модуля насоса при ОЧЕНЬ НИЗКОМ НАПРЯЖЕНИИ.
Необходимо использовать кабель (в комплекте) с четырьмя проводами. Гибкая подводка (в
комплекте) служит для соединения датчика уровня и резервуара кондиционера, на который
устанавливается mini FLOWATCH® 2. Всасывание производится с помощью соединительной
трубки длиной 1,85 м (в комплекте), внутренним диаметром 5мм. Для надежности соединения
датчика и насоса с помощью этой трубки, используйте два хомута (в комплекте).
Присоедините вентиляционную трубку (в комплекте, внутренний диаметр 4 мм, длина 150 мм).
Установка датчика
Поплавковый датчик насоса mini FLOWATCH ® 2
горизонтально, по возможности при помощи крепежной рейки (в комплекте). В зависимости от
установки выберите, с какой стороны датчика будет удаляться конденсат, и закройте с
помощью черной заглушки неиспользуемое отверстие.
Перед соединением разъемов, проверьте, что соединения сухие и чистые, а питание
прибора отключено.
соедините
разъемы
до
срабатывания
нагнетательной трубки насоса всегда должно быть выше датчика. В обратном случае,
необходимо соединить нагнетательную трубку с еще одной трубкой большего диаметра, чтобы
избежать сифонного эффекта. За более подробной информацией обратитесь к ближайшему
дистрибьютеру.
ФУНКЦИОНИРОВАНИЕ
После установки дренажного насоса рекомендуется проверить его работоспособность.
Убедитесь, что выше критического уровня датчика в поддоне кондиционера остается
пространство для приема конденсата, который может еще поступать после остановки питания.
Насос никогда не должен работать «на сухую», кроме нескольких секунд при вводе в
эксплуатацию. Это может повредить насос.
Очистите поддон от металлических частиц и других инородных тел.
Присоедините и установите датчик для сбора конденсата из установленного
кондицинера.
Налейте воды в поддон кондиционера.
Убедитесь, что насос включается, удаляет конденсат и автоматически отключается.
Имитируйте аварийную ситуацию, продолжая лить в поддон воду после включения
насоса, и убедитесь, что при достижении водой критического уровня поплавок запускает
аварийную схему.
ОБСЛУЖИВАНИЕ
3.a
Любые действия с насосом для отвода конденсата ДОЛЖНЫ ПРОИЗВОДИТЬСЯ С
ОТКЛЮЧЕННЫМ ПИТАНИЕМ.
Обслуживание необходимо производить перед началом сезона или чаще, если кондиционер
эксплуатируется круглый год.
Снимите крышку датчика, извлеките фильтр и поплавок.
Очистите их от грязи и промойте внутренности корпуса с раствором жавелевой воды
5%.
Убедитесь, что каучуковая прокладка, обеспечивающая водонепроницаемость
датчика, находится на месте.
Тщательно промывать после использования чистящих средств
Поместите фильтр и поплавок (магнитным кольцом вверх) обратно в датчик.
Закройте крышку датчика. Перед тем,
проведите испытание.
БЕЗОПАСНОСТЬ
3.b
Изделие с коэффициентом IP 64 (стандарт NF EN 60529)
Реле, контакты которого обеспечивают срабатывание сигнального устройства (SICCOM
СТРОГО рекомендует соединение с внешним звуковым или световым сигнальным
устройством)
Температурная защита двигателя +70°C с автоперезапуском
Наличие заземляющего провода
ГАРАНТИЯ
Гарантируется работоспособность насоса на момент отгрузки.
Гарантийный срок на изделия SICCOM от любых неисправностей – 2 года (24 месяца) с
момента приобретения. В случае обнаружения дефекта, покупатели, находящиеся не во
Франции, должны переслать неисправный насос ближайшему дистрибьютеру оплаченным
отправлением. Все возвращенные изделия будут подвергнуты комплексному исследованию на
предмет
происхождения,
соответствия
характеристикам. Если будет установлено, что неисправность не связана с неправильной
эксплуатацией насоса и рекомендации данного руководства соблюдены в полном объеме, то
зделие будет отремонтировано или заменено.
ОГРАНИЧЕНИЯ:
Любая неявная гарантия будет ограничена действием гарантии,
определенной выше. Во всех случаях ответственность, связанная с гарантией SICCOM
SAS, ограничена заменой или ремонтом изделия и стоимостью его доставки по
исходному адресу потребителя.
НИ ПРОДАВЕЦ, НИ ИЗГОТОВИТЕЛЬ НЕ ЯВЛЯЮТСЯ ОТВЕТСТВЕННЫМИ ЗА
ПОВРЕЖДЕНИЯ ИЛИ УБЫТКИ, НЕПОСРЕДСТВЕННО СВЯЗАННЫЕ С
ИЗДЕЛИЕМ, ИЛИ ЕГО ИСПОЛЬЗОВАНИЕМ (ВКЛЮЧАЯ ПОТЕРЮ ПРИБЫЛИ,
ТОВАРООБОРОТА, ПОВРЕЖДЕНИЯ ТОВАРОВ ИЛИ ПОВРЕЖДЕНИЯ, ПОЛУЧЕННЫЕ
ФИЗИЧЕСКИМИ ЛИЦАМИ,
НЕПОСРЕДСТВЕННО СВЯЗАННЫЕ С ИЗДЕЛИЕМ ИЛИ ЕГО
ИСПОЛЬЗОВАНИЕМ), ИЛИ ЛЮБОЕ ИНОЕ ПРИЧЕНЕНИЕ ВРЕДА,
ЯВЛЯЮЩЕГОСЯ РЕЗУЛЬТАТОМ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ ИЛИ
НЕСПОСОБНОСТИ ЕГО ИСПОЛЬЗОВАНИЯ. ПОЛЬЗОВАТЕЛЬ СОГЛАШАЕТСЯ,
ЧТО В ДАННОЙ СИТУАЦИИ ИМ НЕ МОГУТ ПРЕДЪЯВЛЯТЬСЯ ПРЕТЕНЗИИ, ОН НЕ
МОЖЕТ ТРЕБОВАТЬ КОМПЕНСАЦИИ.
ГАРАНТИЯ НЕДЕЙСТВИТЕЛЬНА В СЛЕДУЮЩИХ СЛУЧАЯХ:
- Корпус насоса вскрывался
- Подключение к сети электропитания производилось некорректно
- Насос использовался для жидкости, не являющейся водным
Конденсатом кондиционера
- Насос эксплуатировался с нарушением данного руководства
- Аварийная схема не подключалась
Прежде, чем начать использовать изделие, пользователь должен убедиться в том, что
изделие будет использоваться по назначению. Пользователь несет ответственность за любые
возможные риски и последствия, связанные с установкой и использованием изделия.
SICCOM SAS оставляет за собой право вносить изменения в изделия без предварительного
уведомления клиентов.
CЕРТИФИКАТ СООТВЕТСТВИЯ SICCOM SAS
Индустиальная зона Ле Борд 2 улица Густава Мадио 91922 Бондуфль - Франция. Помпа FLOWATCH® TANK
соответствует стандартам:
NF EN 60 950 (безопасность)
• directiva 73/23/CEE
• directiva compatibilidad electromagnetica 89/336/CEE.
ZI-Les Bordes - 2 rue Gustave Madiot
Tél : + 33 1 60 86 81 48 Fax : + 33 1 60 86 87 57
E-mail : Commercial@siccom.fr
необходимо установить строго
защелкивающего
механизма.
как снова поместить датчик в кондиционер,
заводскому
коду
и
заявленным
SICCOM
91070 BONDOUFLE
Отверстие
техническим
