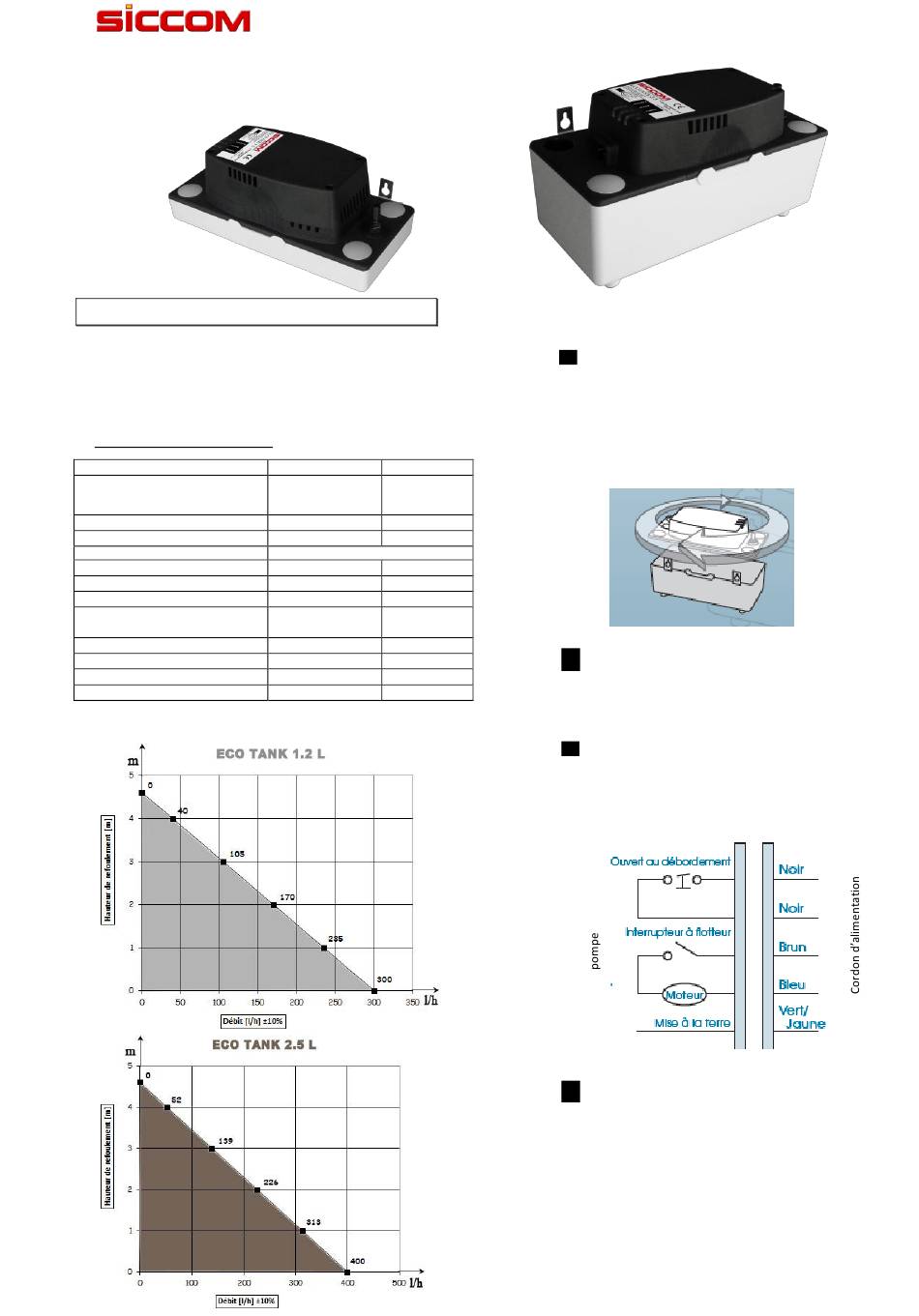

ECO TANK
Réf : DE12QCB910 1.2 L
F
 DESCRIPTION

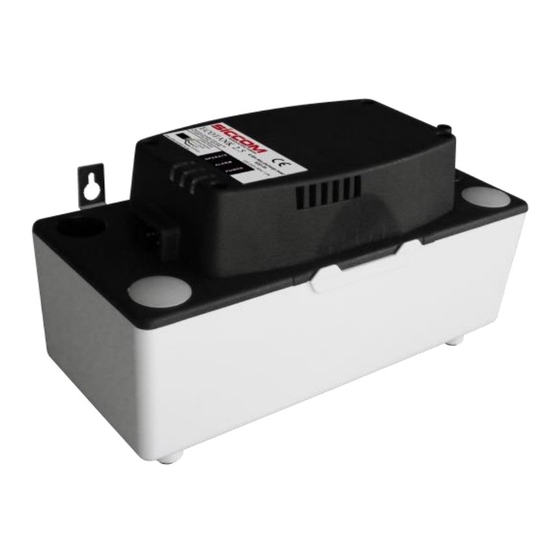

ECO TANK est une pompe centrifuge monobloc de grand débit qui permet
d'évacuer des eaux de condensats issues soit de systèmes de
climatisation ou de réfrigération, soit de chaudières à condensation à gaz.
Ses hauteurs sont particulièrement adaptées aux vitrines réfrigérées, aux
évaporateurs et aux armoires frigorifiques.
Caractéristiques techniques
Type de liquide : eau de
condensats avec un pH > 4 et
une température
Alimentation
Température d'utilisation :
Facteur d'utilisation
Température de stockage
Classe (appareil de classe)
Débit maximum
Refoulement maximum
Contenance du bac
Protection thermique du moteur
Indice de protection
Hauteur
Assurez-vous que toutes ces caractéristiques sont bien compatibles
avec celles qui sont nécessaires à votre application.
© Copyright
SICCOM Bondoufle 08/2014 – Doc 77J1096 ind A
1.2 L 2.5 L
< 60°C < 60°C
230 V 50 Hz 230 V 50 Hz
3°C à 45°C 3°C à 45°C
S3 30 % (exemple 3 sec ON et 7 sec OFF)
0 à 70°C 0 à 70°C
1 1
300 l/h 400 l/h
4,6 mètres au max 4,6 mètres au
max
1,2 l 2.5 l
Oui Oui
IP20 IP20
11,4 cm 15.8 cm
Réf : DE25QCB920 2.5 L
 INSTALLATION
2.a MISE EN PLACE
Le bac peut être retiré de la pompe pour faciliter sa fixation (suivant le
schéma ci-dessous). Le montage de la pompe sur le bac est réversible
pour faciliter les raccordements électriques et hydrauliques. La pompe doit
être installée en utilisant les deux vis + chevilles de fixation fournies et
avec l'aide d'un niveau à bulle pour garantir l'horizontalité du bac.
Cette pompe n'est pas submersible, elle ne doit pas être installée à
l'extérieur des locaux ou dans une zone humide et doit être tenue
hors gel.
2.b CONNEXION ELECTRIQUE DU SECTEUR
Avant toute intervention sur l'appareil, il est obligatoire de couper
l'alimentation électrique du réseau.
effectué par un professionnel qualifié en respectant les normes en vigueur
du pays. Utiliser uniquement le câble secteur 2P + T fourni qui doit être
impérativement relié à la terre (appareil de classe 1).
2.c CONNEXION ELECTRIQUE DE L'ALARME
Vous disposez d'un
contact normalement fermé possédant un pouvoir de
coupure maximum de 4A sous 250V (résistif) et
VDC. Utiliser l'alarme pour signaler tout risque de débordement en
respectant le schéma ci-dessous pour couper la production frigorifique
avec le contact NC
SCHEMA ECOTANK 1 ,2 et 2,5 L
2.d RACCORDEMENT HYDRAULIQUE
Vous pouvez utiliser un ou plusieurs des quatre orifices Ø 27.3 mm pour
collecter les eaux à évacuer en utilisant éventuellement notre réducteur
GCO78H2008 (non fourni) pour des diamètres de 40, 32, et 25 mm.
Mettre les bouchons sur les entrées non utilisées. Pour retirer les
bouchons, ouvrir le bac. Le refoulement s'effectue à la sortie du clapet
anti-retour qui possède un embout cannelé Ø 11 mm pour un tube de
diamètre interne 10 mm. S'assurer que le tuyau utilisé permet un
raccordement parfaitement étanche et mécaniquement sécurisé pour
rester compatible avec le débit et la pression de cette pompe .Un embout
cannelé Ø 7.5 prévu pour un tube ø 6 est fourni en accessoire. Pour
l'utiliser, il faut démonter l'embout ø 11, récupérer le clapet, le remonter
Le raccordement électrique doit être
minimum de 10mA sous 5
réf
1
