Lunos Silvento ec Einbauanleitung

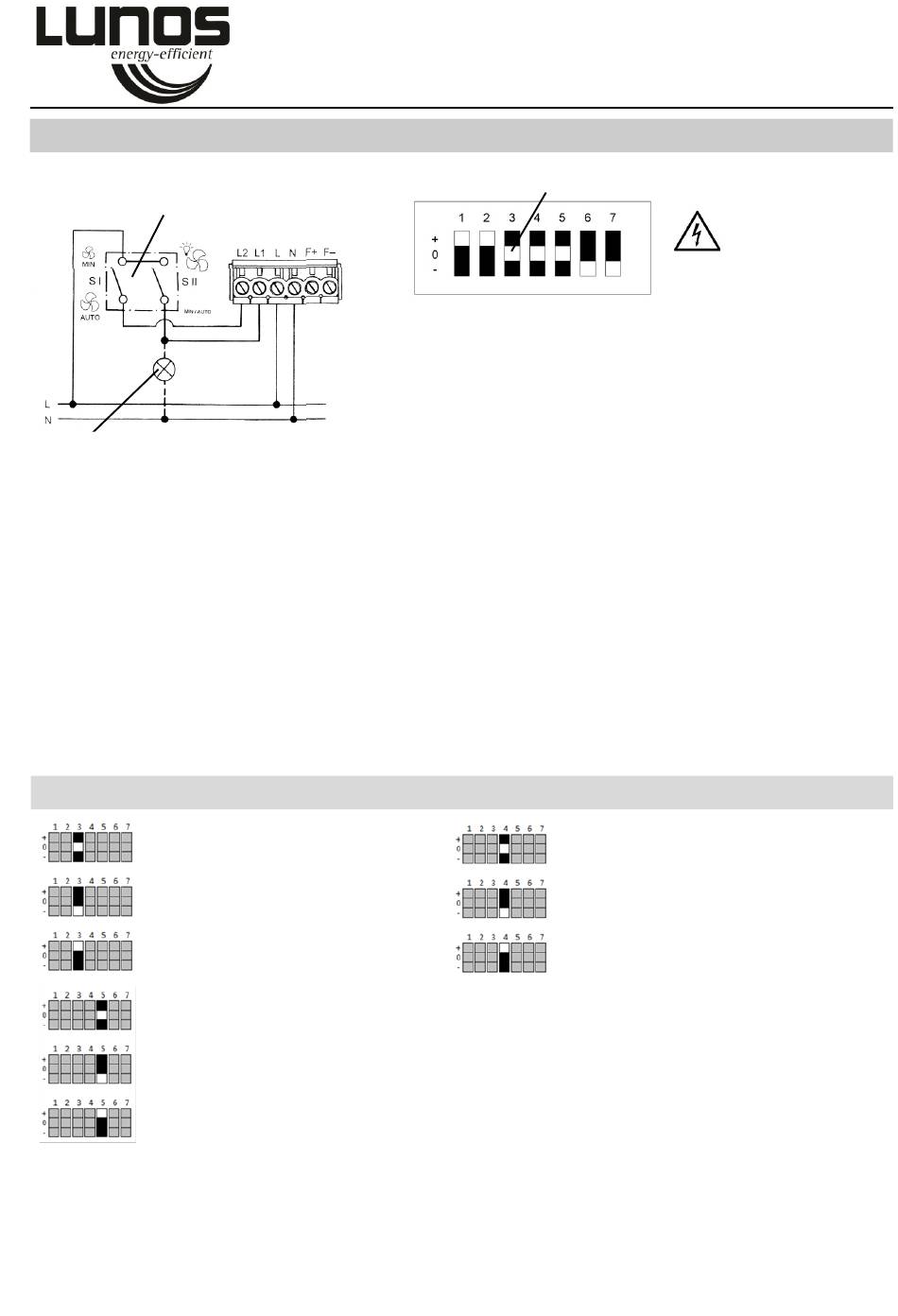

Anschluss / Werkseinstellungen
Schalter
LUNOS Typ 5/W2 FK
Bestell-Nr. 039 840
(Ansicht von vorn)
Raumbeleuchtung
Die Komfortplatine+ besitzt neben dem bekannte Feuchte-/Temperatursensor einen VOC-Sensor, der Gerüche erkennen kann und
einen CO äquivalenten Messwert ausgibt.
2
Der Lüfter zeichnet dauerhaft den vorliegenden Geruch (VOC) auf und bildet einen gleitenden Mittelwert. Dieser bildet die Hinter-
grundreferenz. Erst eine Erhöhung über den Referenzwert um mindestens 20% führt zu einer Aktivierung der Bedarfslüftungsstufe bei
aktivierter VOC-Regelung. Damit wird verhindert, dass z.B. ein dauerhaft anliegender Raumduft zu einem dauerhaften Lüften führt.
Es werden effektiv Geruchsspitzen erkannt und abgeführt.
Ebenso wird die anliegende absolute Luftfeuchtigkeit, der Wassergehalt in der Luft, aufgezeichnet und gleitend gemittelt. Das gebilde-
te Referenzniveau, stellt den Zustand dar, der durch aktives Lüften erreicht werden kann. Einem durchgehend laufenden Lüfter, z.B.
im Sommer bei hoher Außenluftfeuchtigkeit, wird so vorgebeugt. Eine temporäre Erhöhung von mindestens 5% über dem Referenzni-
veau, z.B. Duschen, führt zu einer Aktivierung der aktiven Feuchteregelung, wenn diese per DIP-Schalter aktiviert ist.
Beim Betrieb nach CO -Äquivalenz verhält es sich anders: hier wird nach dem vorliegenden Messwert geregelt. Erhöhte CO
2
sind ein Zeichen für einen erhöhten Lüftungsbedarf.
Bedarfslüftung schaltbar (optional)
Über L1 kann der Lüfter manuell auf die Bedarfslüftungsstufe geschaltet werden. L1 wird immer mit höchster Priorität ausgeführt.
Deaktivierung Automatik (optional)
Über L2 kann der sensorgeführte Automatikbetrieb deaktiviert werden. Der Lüfter läuft dann auf der eingestellten Grundlüftungsstufe.
Für die beschriebene Funktionalität ist es notwendig, dass der Lüfter dauerhaft mit Spannung über L und N versorgt wird.
Konfiguration der Automatikfunktionen (DIP-Schalter 3-5)
VOC EIN, 20% Erhöhung
VOC AUS
VOC EIN, 30% Erhöhung
Feuchteregelung AUS
Feuchteregelung EIN, 50% - 70%
Feuchteregelung EIN, 60% - 80%
Während Erreichen der konfigurierten Erhöhung des VOC-Wertes zu einem sofortigen Schalten der Bedarfslüftungsstufe führt, wird
beim Automatikbetrieb nach CO
ausgehend von der Grundlüftungsstufe zur ersten Erhöhung der Betriebsstufe. Diese wird bei anliegenden Lasten weiter gesteigert
und erreicht beim oberen Grenzwert die Bedarfslüftungsstufe.
Die möglichen Einstellung der DIP Schalter 1,2 und 6,7 für die Grundlüftungsstufe und Bedarfslüftungsstufe können der Einbauanlei-
tung des Ventilatoreinsatzes V-EC oder des Klemmlüfters KL-EC bzw. dem Aufkleber auf dem Filterrahmen entnommen werden.
Silvento ec Komfortplatine+ 5/EC-FK (90)+
und/oder Feuchtewerten quasi stufenlos geregelt. Ein Überschreiten des unteren Grenzwertes führt
2
Einbauanleitung
- Bitte an den Nutzer weiterleiten -
weißer Schalter
Werkseinstellung:
Grundlüftung:
Bedarfslüftung:
VOC (Geruch):
CO :
2
Feuchte-/Temperatur:
Achtung!
DIP-Schalter nur in
spannungsfreiem
Zustand des Lüftungs-
gerätes verstellen!
0 m³/h
60 / (90) m³/h
EIN, normal
AUS
AUS
CO AUS
2
CO EIN, 1500-3000 ppm
2
CO EIN, 1200-2500 ppm
2
-Werte
2
