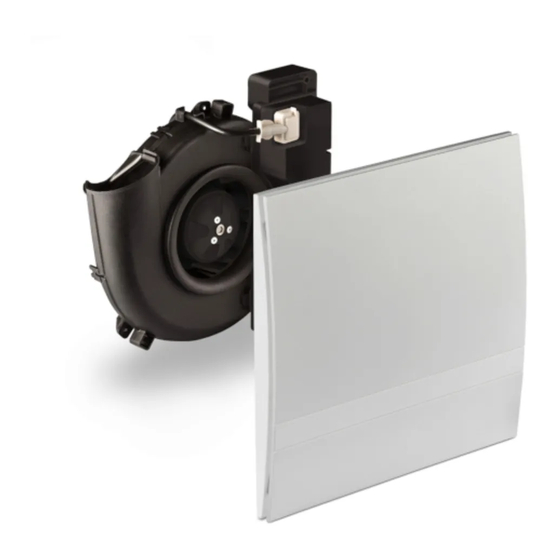

Lunos Silvento EC Einbauanleitung
Ventilatoreinsatz
Verwandte Anleitungen für Lunos Silvento EC
Inhaltszusammenfassung für Lunos Silvento EC
- Seite 1 Einbauanleitung Ventilatoreinsatz Silvento ec - Bitte an den Nutzer weiterleiten - Installation Manual Fan Insert Silvento ec - Please pass on to user -...
- Seite 2 Hinweise Hints Liefereinheiten Delivery units Montage Assembly Elektrischer Anschluss Elektrical connection Filterwechsel Filter replacement Textteil / Beschreibung Text part / description 2,25 m ...
- Seite 3 040078 V-EC...
- Seite 4 90° 90°...
- Seite 5 5/W2...
-
Seite 6: Inhaltsverzeichnis
Einbauanleitung Inhalt: Seite: Zu dieser Anleitung, Sicherheitshinweise, Einsatzbereich, Entsorgen Technische Daten, Hinweise Montage - Ventilatoreinsatz, Steuerplatine und Designblende Montage - Zusatzmodule Elektrischer Anschluss Einstellung DIP-Schalter Beschreibung Feuchteregelung Filterwechsel, Reinigung, Zusatz- und Austauschteile Zu dieser Anleitung Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text ... -
Seite 7: Technische Daten, Hinweise
(bei aktiver Feuchteregelung „quasi“-stufenlos zwischen 15 und 60/90* m³/h) *je nach Steuerplatine Jeder Silvento ec kann mit einer Steuerplatine ohne Feuchtesensor oder mit Feuchtesensor kombi- niert werden, jede Steuerplatine ist mit jeweils einem Erweiterungsmodul kombinierbar. Daraus ergeben sich folgende Konfigurationsmöglichkeiten:... -
Seite 8: Montage - Ventilatoreinsatz, Steuerplatine Und Designblende
3 Montage - Ventilatoreinsatz, Steuerplatine und Designblende Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfol- gen! Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind unzulässig! Gegebenenfalls Putzschutzdeckel vom Gehäuse entfernen. Gegebenenfalls den elektrischen Anschluss und die Position der Netzanschlussklemme (A) überprüfen. -
Seite 9: Elektrischer Anschluss
4 Elektrischer Anschluss Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfol- gen! Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzleiteranschluß entfällt. Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Si- cherung). -
Seite 10: Einstellung Dip-Schalter
Einstellung der DIP-Schalter Über die DIP-Schalter (S) auf der Steuerplatine haben Sie die Möglichkeit eine Vielzahl von Lüfter- funktionen einzustellen! Jeder der weißen Schalter hat drei Einstellmöglichkeiten! Achtung! Schalter nur in spannungsfreiem Zustand des Lüftungsgerätes verstellen! Werkseinstellung 5/EC-ZI, 5/EC-FK: weißer Schalter Grundlüftung: Nennlaststufe: 60 m³/h... -
Seite 11: Feuchteregelung
DIP-Schalterstellungen Intervall, Nachlaufzeit und Einschaltverzögerung Intervall AUS Intervall EIN, Lüfter läuft alle 4 Std. für 30 min in Bedarfslüftung Intervall EIN, Lüfter läuft alle 2 Std. für 15 min in Bedarfslüftung Nachlaufzeit AUS Nachlaufzeit EIN, Lüfter läuft 15 min in Bedarfslüftung nach Nachlaufzeit EIN, Lüfter läuft 30 min in Bedarfslüftung nach Einschaltverzögerung AUS... - Seite 12 5 Filterwechsel LED leuchtet dauerhaft bei verschmutztem Filter. Designblende abnehmen, Filter entnehmen und neuen oder gereinigten Filter einlegen. Die Reinigung des Filters kann z.B. mit dem Geschirrspüler erfolgen. Taster (S) mit Finger oder Hilfsmittel z. B. Stift 3 Sekunden betätigen. Die LED erlischt. Achtung! Gerät niemals ohne Filter betreiben.
- Seite 20 Notes LUNOS Germany LUNOS Lüftungstechnik GmbH Phone +49 30 362 001-0 für Raumluftsysteme +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
