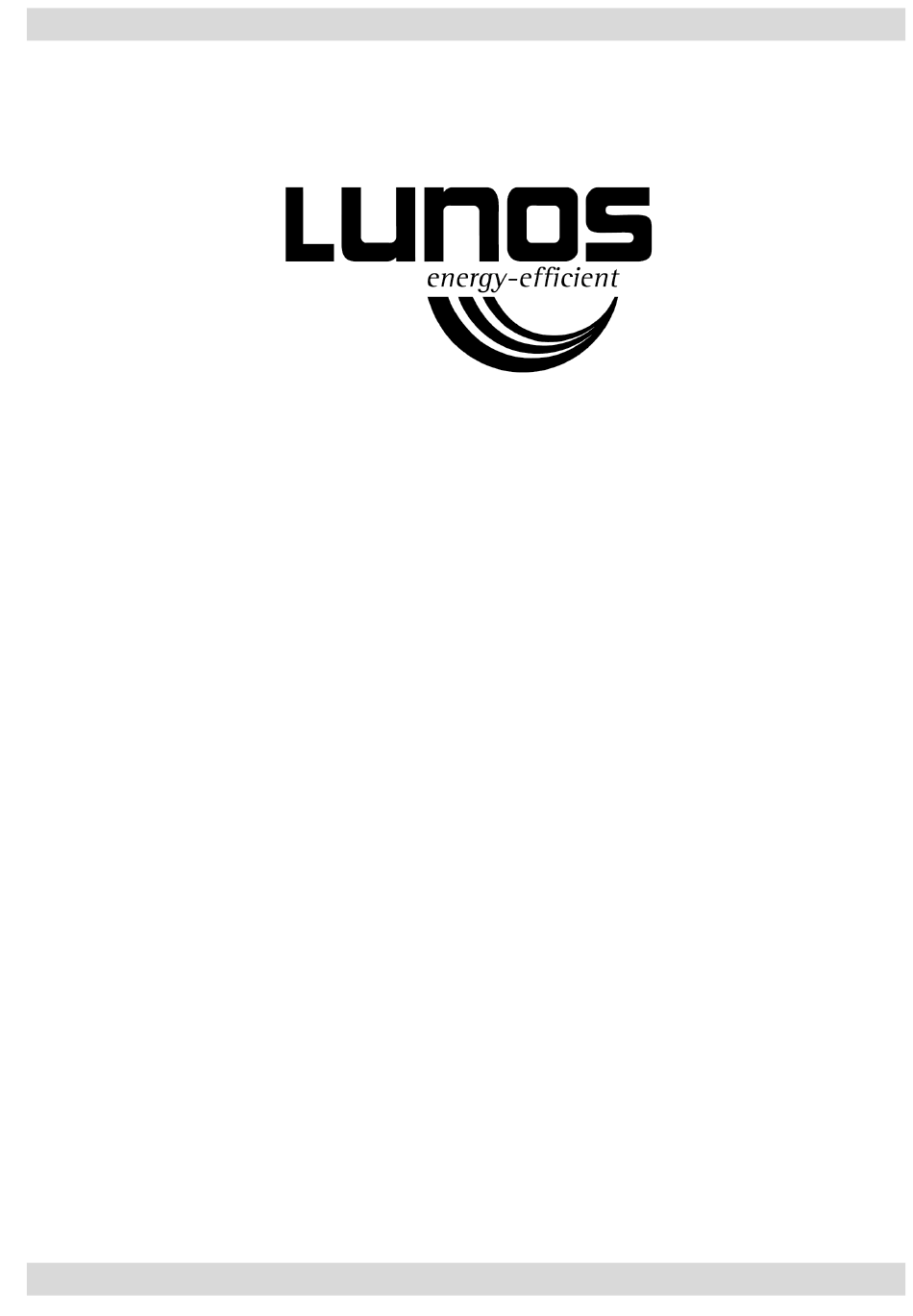

- Seite 1 Einbauanleitung Ventilatoreinsatz Silvento ec - Bitte an den Nutzer weiterleiten - Installation Manual Fan Insert Silvento ec - Please pass on to user -...
-
Seite 2: Zu Dieser Anleitung
Einbauanleitung Seite: Inhalt: Zu dieser Anleitung, Sicherheitshinweise, Einsatzbereich, Entsorgen Technische Daten, Versandeinheit, Montage der Steuerplatine im Gitterabdeckrahmen Montage von Lüftereinsatz, Steuerplatine und Dekorblende Einstellung der DIP-Schalter Anstecken von Modulen an die Steuerplatine Elektrischer Anschluss - Anschlussbilder Feuchteregelung Filterwechsel, Positionierung des Bewegungsmelders Reinigung, Zusatz- und Austauschteile Zu dieser Anleitung ... -
Seite 3: Technische Daten
Elektrische Leistungsaufnahme: 1,8-6,2 W Schalldruckpegel: 22-35 dB(A) Jeder Silvento ec kann mit einer Steuerplatine ohne Feuchtesensor oder mit Feuchteplatine kombiniert werden, jede Steuerplatine ist mit jeweils einem Erweiterungsmodul kombinierbar. Daraus ergeben sich folgende Konfigurationsmöglichkeiten: Silvento ec mit Basisplatine ohne Feuchtesensor, mit integriertem Zeitnachlauf ... -
Seite 4: Montage Von Lüftereinsatz, Steuerplatine Und Dekorblende
Montage von Lüftereinsatz, Steuerplatine und Dekorblende Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen! Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind unzulässig! In allen Varianten: Netzanschlußklemme Ggf. Putzschutzdeckel vom Gehäuse abnehmen Schalldämmung aus dem Gehäuse herausnehmen ... - Seite 5 Montage von Lüftereinsatz, Steuerplatine und Dekorblende Montage Dekorblende: Steuerplatine an Steuerung anschlie- ßen (siehe unten) Gitterabdeckrahmen auf Gehäuse einrasten Rastöffnungen freimachen Frontabdeckteil aufsetzen. Achtung: Gitterabdeckrahmen wird Mögliche Einbaulagen immer entsprechend der Einbaulage der Dekorblende: des Lüfters montiert! Das Frontabdeck- Drehung um 180°...
-
Seite 6: Anstecken Von Modulen An Die Steuerplatine
Anstecken von Modulen an die Steuerplatine Entnehmen Sie die Steuerplatine dem Modul an Steuerplatine Gitterabdeckrahmen. Lösen Sie dazu anstecken: die Befestigungsschraube. Stecken Sie das Modul mit dem Ste- Steuerplatine cker an die Steuerplatine an. Setzen Sie die Steuerplatine mit dem Stecker angesteckten Modul in den Gitterab- Modul... -
Seite 7: Elektrischer Anschluss - Anschlussbilder
Elektrischer Anschluss - Anschlussbilder Sicherheitshinweise: Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen! Das Lüftungsgerät ist schutz- isoliert nach Schutzklasse II, der Schutzleiteranschluß entfällt. Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. -
Seite 8: Feuchteregelung
Feuchteregelung Lüfter, die mit der Komfortplatine 5/EC-FK ausgestattet sind, verfügen über eine selbstständige Feuchteregelung, deren Standardregelbereich 50 - 70 % r.F. ist und zwischen der eingestellten Grundlüftungsstufe (DIP-Schalter 1, 2) und der Bedarfslüftungsstufe (DIP-Schalter 6, 7) regelt. Dadurch wird für eine ständige Anpassung des Abluftvolu- menstroms an die Raumluftfeuchte und Raumtemperatur gesorgt und ein Optimum an Behaglichkeit erreicht. -
Seite 9: Positionierung Des Bewegungsmelders
Filterwechsel Taster zum Rücksetzen der Filterüberwachung Leuchtanzeige leuchtet dauerhaft bei verschmutz- tem Filter Frontabdeckteil abnehmen, Filter entnehmen. Neuen oder gereinigten Filter einle- gen. Die Reinigung des Filters kann z.B. mit dem Geschirrspüler erfolgen. Taster mit Hilfsmittel z. B. Stift 3 Sekunden betätigen;...
