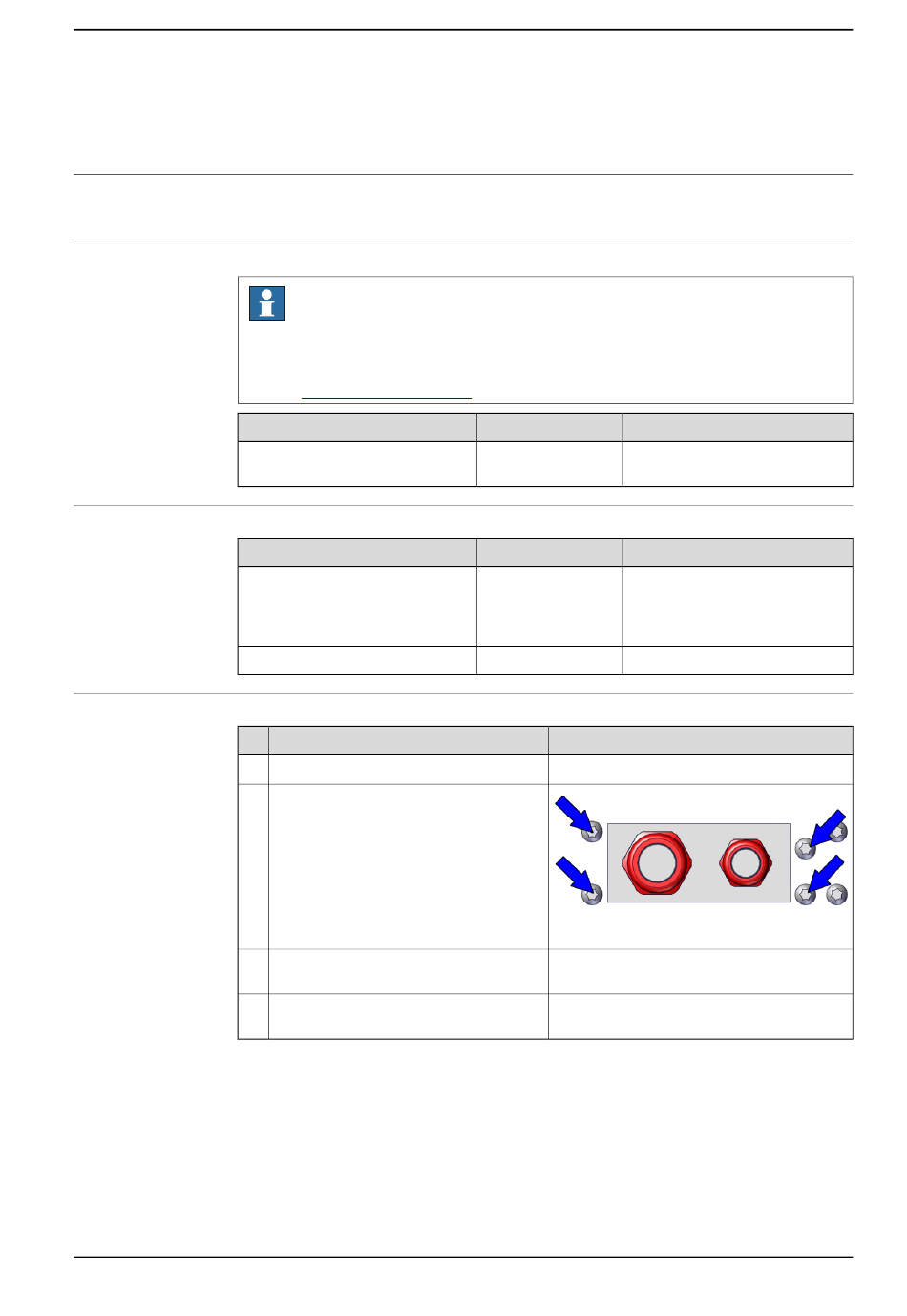

5.1.4 Ersetzen der Prozesskabelverschraubung
Position
Die Abbildung zeigt die Lage der Prozesskabelverschraubung auf der Steuerung.
Erforderliche Ersatzteile.
Ersatzteil
Kabelverschraubung-Prozess-
schnittstelle
Erforderliche Werkzeuge und Geräte
Geräte
Standardwerkzeugsatz
ESD-Schutzarmband
Entfernen der Prozesskabelverschraubung
1
2
3
4
Produkthandbuch - OmniCore A400XT
3HAC090255-003 Revision: A
Hinweis
Die Ersatzteilnummern, die in der Tabelle aufgeführt sind, können veraltet sein.
Die aktuellen Ersatzteile für OmniCore A400XT finden Sie über myABB Business
Portal, www.abb.com/myABB.
Aktion
Die Tür öffnen.
Entfernen Sie die Befestigungsschrauben
vom festen Montage-Panel.
Drücken Sie die Prozesskabelverschrau-
bung in den Schrank.
Entfernen Sie die Prozesskabelverschrau-
bung.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
5.1.4 Ersetzen der Prozesskabelverschraubung
Artikelnummer
Hinweis
3HAC079449-001
Artikelnummer
Hinweis
-
Der Inhalt wird im Abschnitt
Standardwerkzeugsatz für die
Steuerung auf Seite 40
ben.
-
Hinweis/Abbildung
Öffnen der Tür auf Seite
xx2400001203
Fortsetzung auf nächster Seite
5 Reparatur
beschrie-
27.
33
