2
3
Wiedereinbau des Sicherungseinsatzes
1
2
3
Produkthandbuch - OmniCore A400XT
3HAC090255-003 Revision: A
Aktion
Entfernen Sie die beiden Schrauben und
heben Sie die Abdeckung ab.
Lassen Sie den Hebel los und entfernen
Sie den Schlosseinsatz.
Aktion
Bringen Sie den Sicherungseinsatz an.
Bringen Sie die Abdeckung an und zie-
hen Sie die beiden Schrauben fest.
Die Tür schließen.
© Copyright 2024 ABB. Alle Rechte vorbehalten.

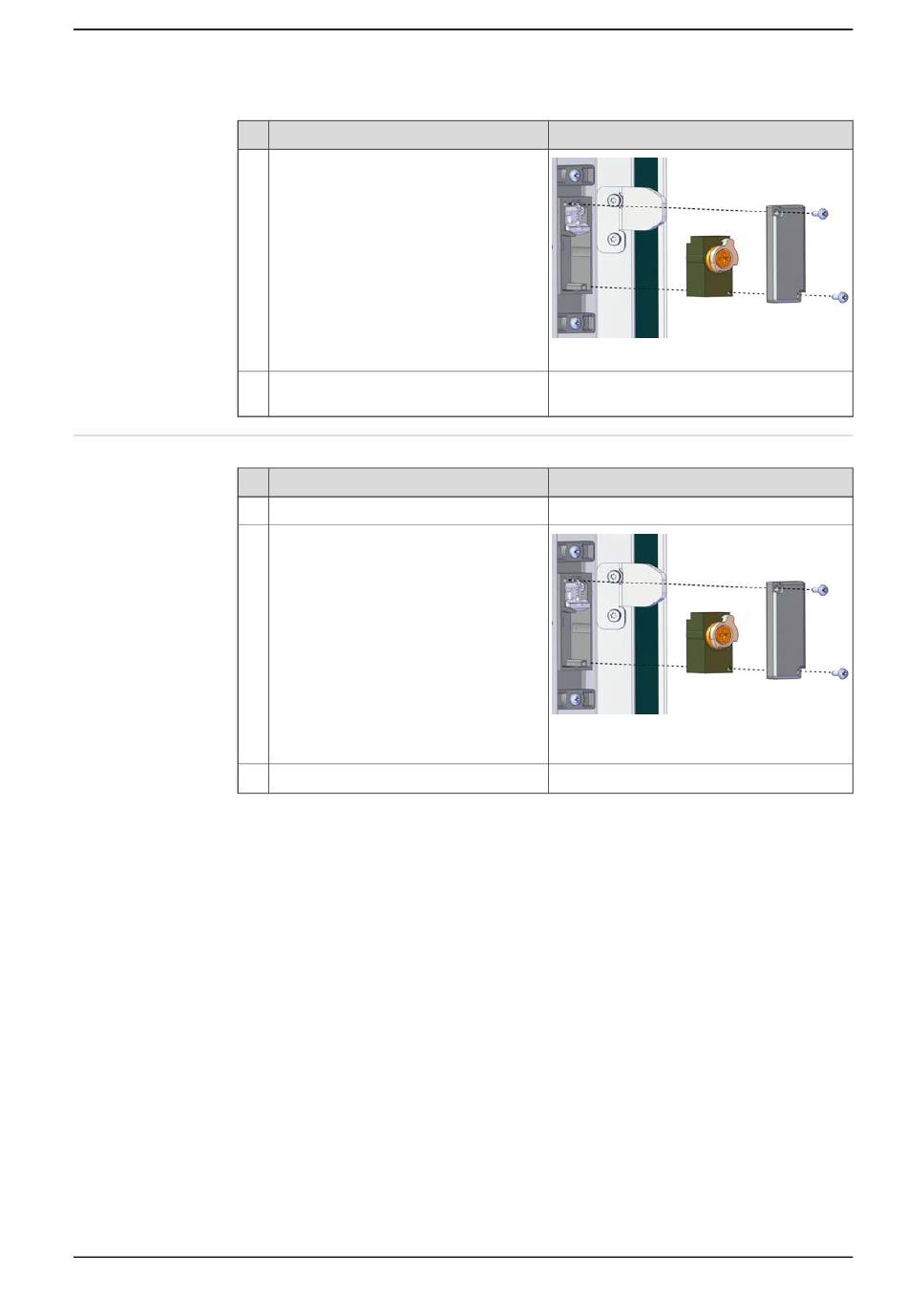

5.1.2 Austauschen des Türverriegelungseinsatzes
Hinweis/Abbildung
xx2400000101
Hinweis/Abbildung
xx2400000101
Anzugsdrehmoment: 2 Nm
Schließen der Tür auf Seite
5 Reparatur
Fortsetzung
27.
29
