ANSCHLUSS DER STROMKABEL
Verbindung mit der Motoreinheit
ANSCHLUSS DER STROMKABEL
Wenn Sie Stromkabel an Komponenten anschließen, die nicht in diesem Dokument aufgeführt sind, konsultieren Sie bitte die zur Getriebenabe passende
SHIMANO STEPS Händlerbetriebsanleitung.
Informationen zum Stromkabel und zum original SHIMANO-Werkzeug finden Sie unter „HINWEIS" im Abschnitt „SICHERHEITSHINWEISE". Lesen Sie vor Beginn der
Arbeit in jedem Fall darin nach.

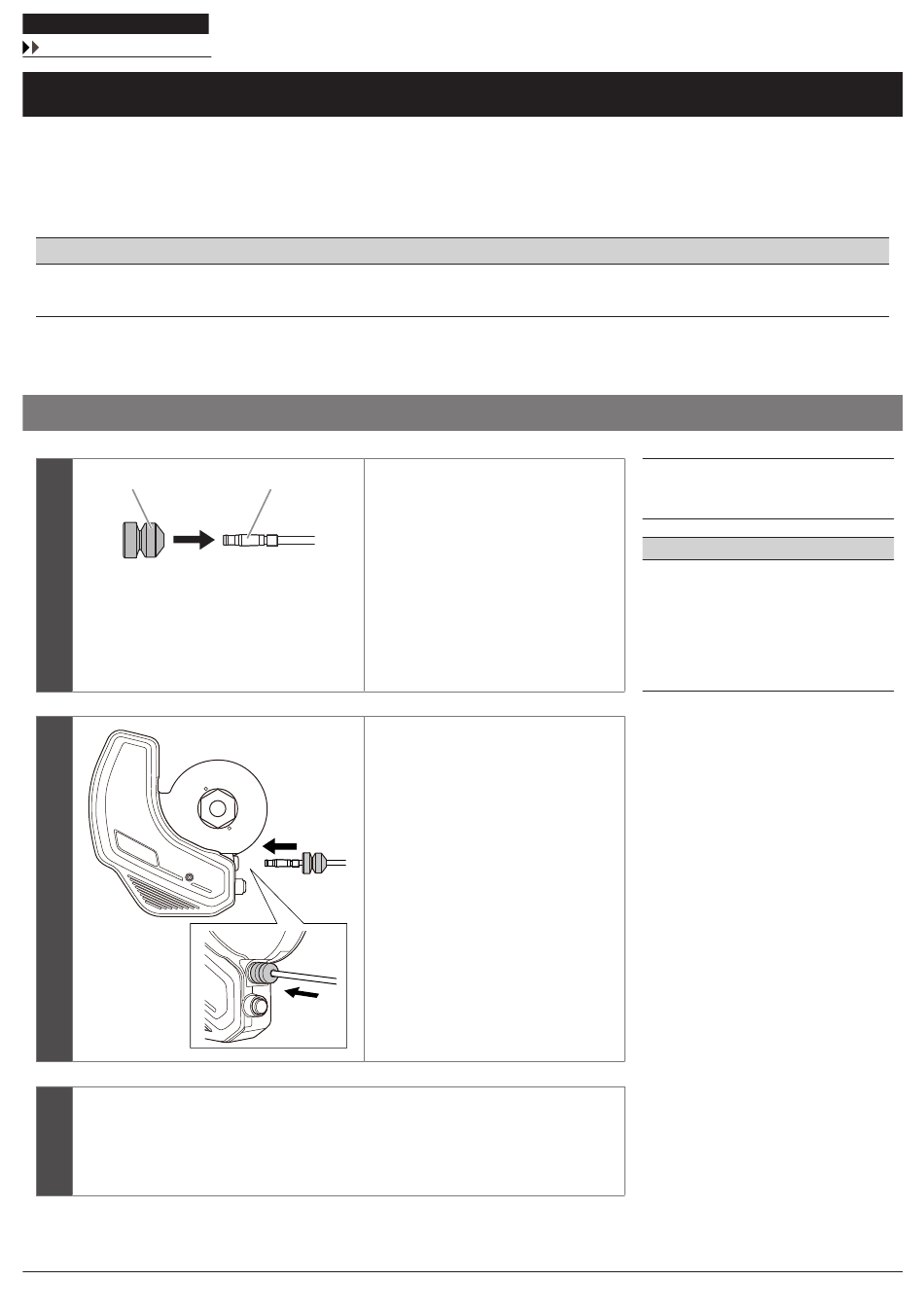

„ Verbindung mit der Motoreinheit
MU-UR520
(A)
1
2
Setzen Sie nach dem Anschließen der Stromkabel an alle Komponenten den Akku ein und
führen Sie eine Funktionsprüfung durch.
3
Vergewissern Sie sich durch Betätigen des Schalthebels, dass hinten ordnungsgemäß
geschaltet werden kann.
HINWEIS
Bereiten Sie das an die Antriebseinheit
(B)
anzuschließende Stromkabel vor.
Schieben Sie die mit der MU-UR520
mitgelieferte Gummiabdeckung über das
motoreinheitsseitige Ende des
Stromkabels.
Schließen Sie das Stromkabel an den
E-TUBE-Anschluss der Motoreinheit an;
verschieben Sie dann die
Gummiabdeckung und stecken Sie sie
auf den E-TUBE-Anschluss.
25
(A)
Gummiabdeckung
(B)
Stromkabel
HINWEIS
•
Verwenden Sie beim Herstellen einer
Verbindung zu einer BOSCH Smart
System-Antriebseinheit anstelle eines
Stromkabels das EW-PS300. Details
entnehmen Sie bitte der
Händlerbetriebsanleitung für das
EW-PS300.
