MONTAGE
Montage der Motoreinheit an der Nabe
Montage der Motoreinheit an der Nabe
Falls kein anderer Hinweis gegeben wird, wird MU-UR500 als ein Beispiel für diese Erklärung verwendet.
In Schritt 2 wird beschrieben, wie Sie den Mechanismus der Motoreinheit vor der Montage mithilfe eines Schalthebels in die Ausgangsposition bringen,
was erforderlich ist, wenn sich die Motoreinheit nicht in der werksseitigen Standardeinstellung befindet (wie z. B. bei einer Wartung).
Lesen Sie den Abschnitt „ANSCHLUSS DER STROMKABEL", um die Motoreinheit in einen Zustand zu versetzen, in dem Bedienvorgänge durchgeführt
werden können. Lesen Sie bei der Motoreinheit MU-UR520 bei Bedarf den Abschnitt „Koppeln zum drahtlosen Schalten (MU-UR520)", um sie vorab mit
einem Schalthebel zu koppeln.
(y)
(z)
1
Fortsetzung auf der nächsten Seite

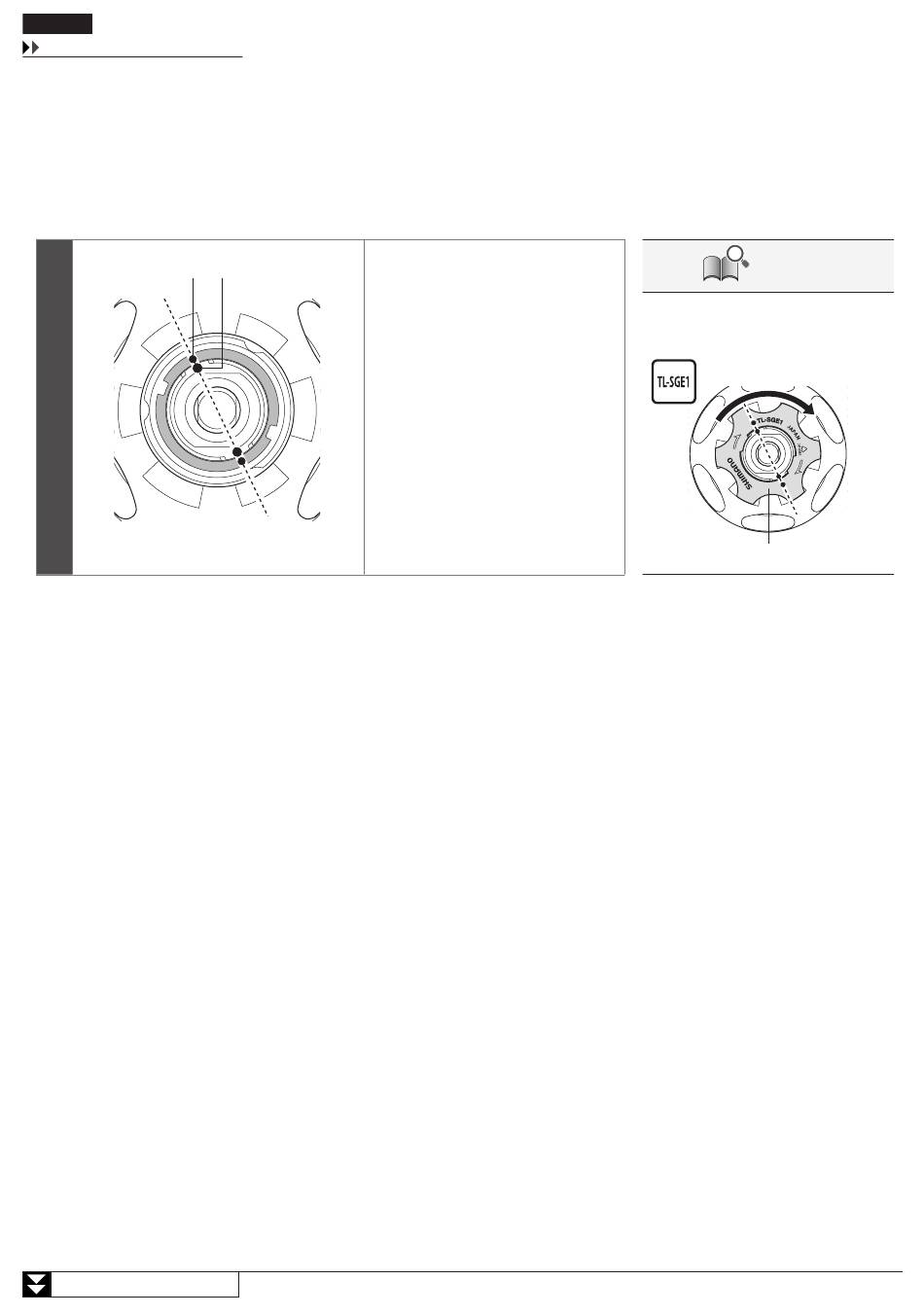

Prüfen Sie, dass die zwei Vertiefung
(y)
● (rot) auf der rechten Seite des
Nabenkörpers ausgerichtet sind.
(y)
(z)
● Vertiefung (rot)
Sollten sich in einer Linie befinden
16
TECHNIK-TIPPS
Falls die beiden ●-Markierungen (rot) nicht
fluchten, richten Sie die beiden
●-Markierungen (rot) aufeinander aus.
Im Uhrzeigersinn drehen
TL-SGE1
