GIRA
Rauchmelder Plus / VdS
Info
Gebrauchsanweisung
Bitte, installieren Sie den Rauchmelder nach folgenden Schritten:
•
Den Rauchmelder (Abb.3, B) durch Drehen nach links aus dem Sockel (A) nehmen.
•
Benötigte Kabeleinführungen herausbrechen, den Sockel mit dem jeweils beiliegenden
Montagematerial an die Decke montieren (Maße siehe Abb.4).
•
Verbindungsleitungen verlegen und die Enden durch die herausgebrochene Öffnung in den
Sockel führen. Auf genügend freie Leitungslänge im Sockel achten, damit das Relaismodul am
Rauchmelder bequem aufgesteckt und abgezogen werden kann (min. etwa 10 cm).
•
Zweidrahtleitung durch die vorgesehene Zugentlastungs-Öse führen (Abb.5) und anschließend
gemäß Anschluss-Schema mit Relaismodul verbinden. Danach das Relaismodul in den dafür
vorgesehenen Steckplatz vorsichtig einsetzen (Abb.6, 1).
•
9-V-Blockbatterie mit dem Batterieanschluß (Abb.3, 4) verbinden und in den Batteriehalter
(Abb.3, 1) stecken.
•
Den Rauchmelder ohne Gewaltanwendung in den Sockel führen und nach rechts drehen, bis er
einrastet.
Achtung: Sollte die Batterie nicht eingesetzt sein, läßt sich der Rauchmelder nicht arretieren.
•
Abschließend die Funktion des Rauchmelders mit dem Testknopf (Abb.3, 3) prüfen.
•
Bei vernetzten Rauchmeldern müssen beim Drücken eines Testknopfes alle miteinander
vernetzten Rauchmelder akustischen Alarm geben. Sollte ein vernetzter Rauchmelder keinen
Alarm auslösen, kann dies drei Ursachen haben: (a) Leitung (Vernetzung) ist unterbrochen, (b)
Batterieanschluss nicht korrekt, (c) Batterie ist leer. Überprüfen Sie diese drei Punkte.

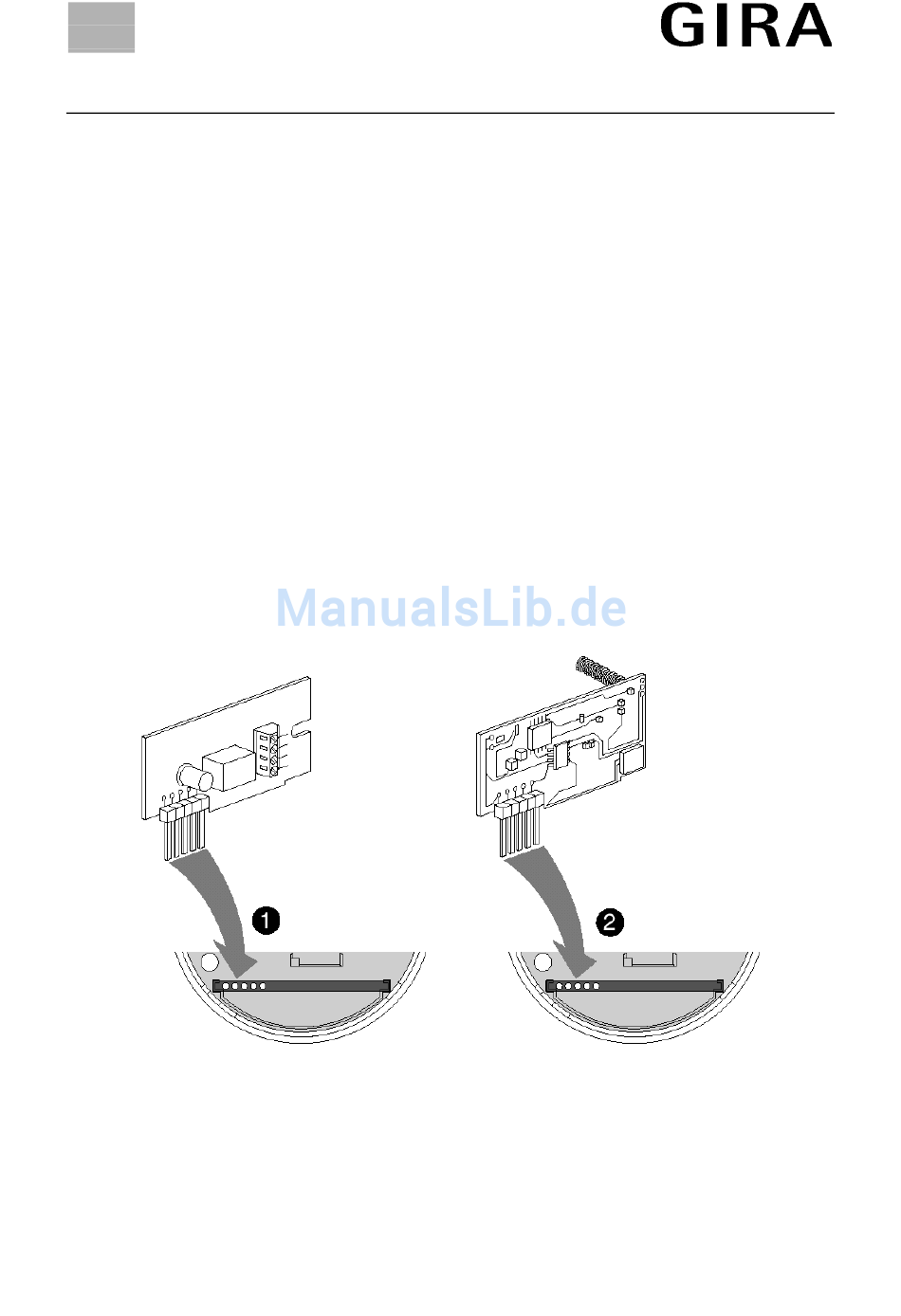

Montage des Relais-und Funk-Sendemoduls (Zubehör)
Den Rauchmelder durch drehen nach links aus dem Sockel nehmen. Das entsprechende Modul
seitlich anfassen und in den dafür vorgesehenen Steckplatz einsetzen (Abb.6).
Abb.6
Rauchmelder Plus / VdS
Relais-Modul
Funk-Modul
02/02
Seite: 4 von 6
