GIRA
Rauchmelder Plus / VdS
Info
Gebrauchsanweisung

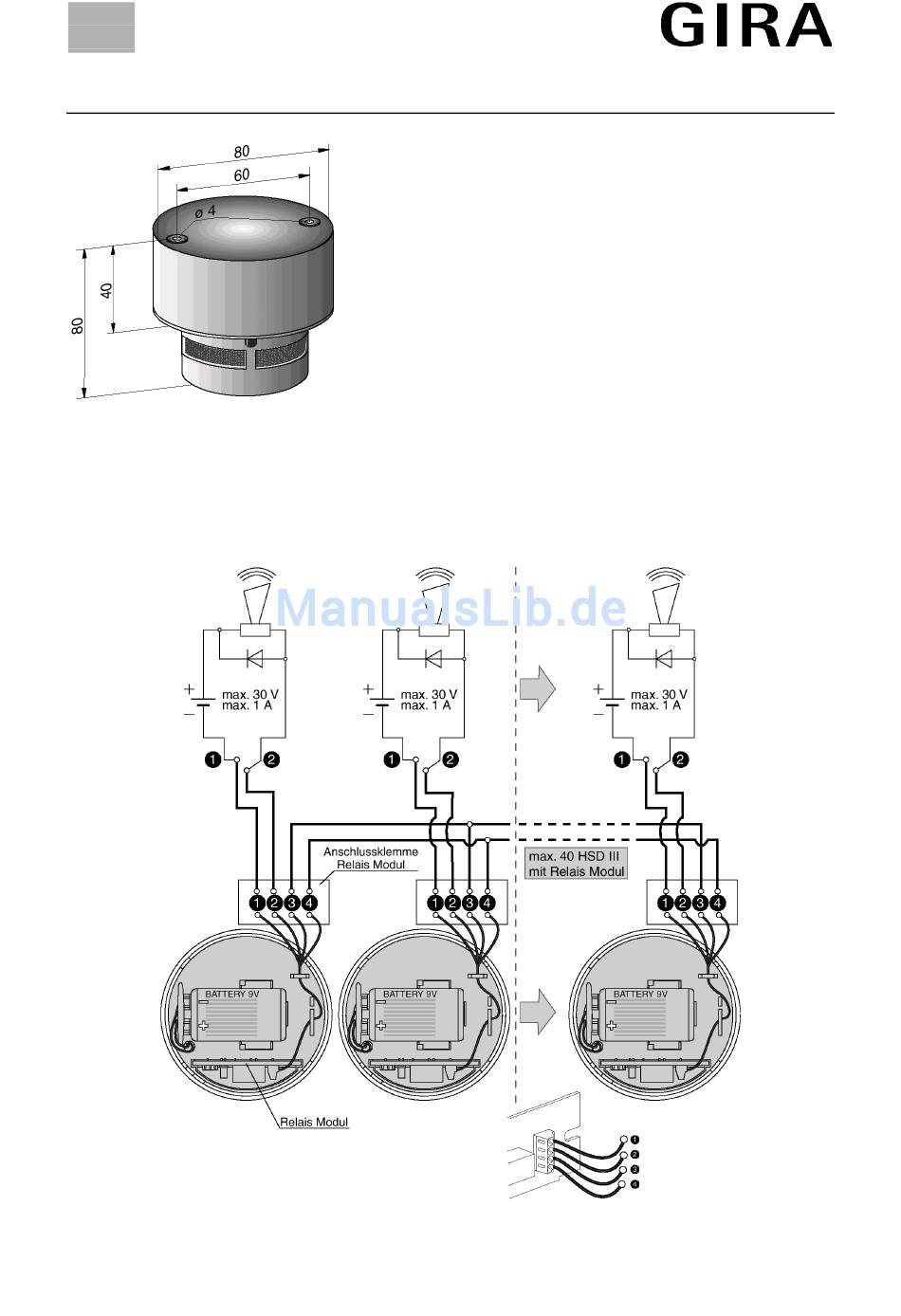

Abb.4
Achtung:
Bei Anschluß eines induktiven Signalmittels muß eine Freilaufdiode (Typ 1N4007)mit in
den Schaltkreis einbezogen werden. Im Zweifelsfall wenden Sie sich bitte an Ihren
zuständigen Fachhändler.
Abb.5
Rauchmelder Plus / VdS
Vernetzung von Rauchmeldern
Zur Vernetzung von Rauchmeldern wird ein Relaismodul be-
nötigt, welches als Zubehör erhältlich ist. Bis zu 40 Rauch-
melder (mit Relaismodul) können mit einer verdrillten Zwei-
drahtleitung (z.B. Telefonkabel) nach Abb.5, untereinander
verbunden werden. Die max. Leitungslänge beträgt 500 m bei
einem Kupferdraht von 0,6 mm Durchmesser. Sie können
darüberhinaus externe Signalmittel wie Hupen oder Warn-
leuchten anschließen.
Hinweis: Die Gira Instabus Tasterschnittstelle 0566 00 ist
nicht geeignet zum Anschluss an das Relaismodul.
Es besteht die Gefahr von Fehlfunktionen.
02/02
Seite: 3 von 6
