Gira 1141 serie Montage- Und Bedienungsanleitung

Montage- und
Bedienungsanleitung
Rauchmelder modular/VdS
1141 ..
Gira
Giersiepen GmbH & Co. KG
Elektro-Installations-
Systeme
Postfach 1220
42461 Radevormwald
Tel +49 (0) 21 95 - 602 - 0
Fax +49 (0) 21 95 - 602 - 339
www.gira.de
info@gira.de
Produktmerkmale
• batteriebetriebener Rauchmelder mit photoelektrischem Streulicht-
prinzip
• automatischer Selbsttest der Rauchauswertung
• Vernetzungsmöglichkeit von bis zu 10 Rauchmeldern
• lauter pulsierender Warnton etwa 85 dB(A)
• Batteriewechselanzeige
• Verschmutzungs-/Störungsanzeige
• integrierter Testknopf zum Funktionstest
• Batteriefachkontrolle: ist im Rauchmelder keine Batterie eingelegt,
lässt er sich nicht im Sockel arretieren
• 1 Steckplatz zur Aufnahme eines der optional erhältlichen Module bei
gleichzeitiger Nutzung der Vernetzungsklemme
• Verpolschutz: Gerätezerstörung durch falschen Batterieanschluss
nicht möglich
• VdS-Anerkennung: zertifiziert und anerkannt vom Verband der
Sachversicherer (VdS)
Sicherheitshinweise
• Überstreichen Sie den Rauchmelder nicht mit Farbe.
• Rauchmelder erkennen nur den Rauch eines Brandes, nicht aber die
Flamme selbst.
• Rauchmelder löschen keinen Brand. Suchen Sie bei einem Alarm den
Brandherd und rufen Sie gegebenenfalls die Feuerwehr (siehe auch
„Richtiges Verhalten im Brandfall").
• Verwenden Sie zur Spannungsversorgung keine wiederaufladbaren
Batterien (Akkus) oder Netzgeräte. Sie können Funktionsstörungen
oder einen vorzeitigen Ausfall des Gerätes verursachen.
• Der Rauchmelder erzeugt einen sehr lauten und schrillen Ton, der das
Gehör schädigen kann. Halten Sie deshalb beim Funktionstest einen
Mindestabstand von 50 cm ein.
• Der Rauchmelder überwacht nur einen definierten Bereich im Umfeld
des Montageortes. Installieren Sie ausreichend viele Melder, um den
gesamten Wohnbereich abzudecken und optimalen Schutz zu ge-
währleisten.
• Menschen unter Alkohol- oder Drogeneinfluss werden von dem
Signalton möglicherweise nicht geweckt.
Richtiges Verhalten im Brandfall
Alarmieren
Verständigen Sie sofort die Feuerwehr. Bleiben Sie ruhig und antworten
Sie deutlich auf die Fragen die Ihnen gestellt werden:
Wo brennt es? Was brennt? Wie viele Verletzte gibt es? Wer ruft an?
Warten Sie auf Rückfragen der Einsatzzentrale.
Retten
Retten Sie sich und gefährdete Personen aus dem Gefahrenbereich.
Halten Sie sich bei starker Rauchentwicklung in Bodennähe auf und
pressen Sie sich ein feuchtes Tuch vor Mund und Nase.
Benutzen Sie keine Aufzüge.
Verschließen Sie die Türen und Fenster brennender Räume, um eine
Ausweitung von Feuer und Rauch zu verhindern.
Ist eine Flucht ins Freie nicht möglich, suchen Sie sich einen sicheren
Raum, schließen Sie die Tür und machen Sie sich am Fenster bemerkbar.
Dichten Sie die Spalten an der Tür mit nassen Laken oder Handtüchern
ab, um ein Eindringen des Rauchs zu verhindern
Löschen
Versuchen Sie, Entstehungsbrände mit vorhandenem Löschgerät zu
löschen. Kleinbrände können oftmals mit einer Decke erstickt werden.
Löschen Sie Friteusenbrände nie mit Wasser, sondern decken Sie das
Feuer mit einem Deckel ab.
Gelingt Ihr Löschversuch nicht sofort, verlassen Sie den Brandraum.

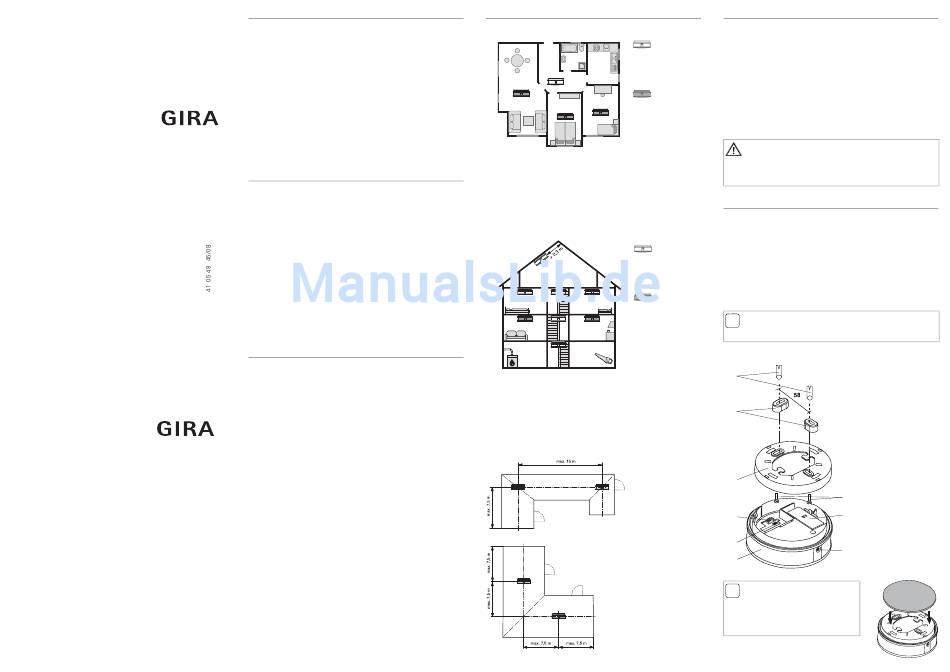

Montageort
Beispiel für eine Wohnung
:
Mindestschutz,
ein Rauchmelder im
Flur bzw. Treppenhaus
jeder Etage
:
Optimaler Schutz,
ein Rauchmelder in
jedem Schlaf- und
Wohnraum
Installieren Sie Rauchmelder vorzugsweise vor bzw. in Schlafräumen,
damit die Bewohner nachts bei einem Rauchalarm geweckt werden.
Eine optimale Detektionscharakteristik besitzt der Rauchmelder, wenn
er in der Raummitte unter der Decke montiert wird. Ist dies nicht mög-
lich, halten Sie einen Mindestabstand von 50 cm zur Wand ein.
Ein Rauchmelder kann einen Raum mit maximal 60 m² Grundfläche bis
zu einer Raumhöhe von maximal 6 m überwachen.
Installieren Sie den Rauchmelder in der Küche möglichst weit entfernt
von der Kochzone, um Fehlalarme durch Wasserdampf zu vermeiden.
Beispiel für ein Wohnhaus
:
Mindestschutz,
ein Rauchmelder im
Flur bzw. Treppenhaus
jeder Etage
:
Optimaler Schutz,
ein Rauchmelder in
jedem Schlaf- und
Wohn- bzw. Keller-
raum
Montieren Sie in Gebäuden mit mehreren Stockwerken mindestens in
jedem Etagenflur einen Rauchmelder.
Setzen Sie in größeren Häusern mehrere vernetzte Rauchmelder ein, um
die gesamte Wohnfläche abzusichern. Wird von einem Rauchmelder
Rauch detektiert, löst er Alarm aus und aktiviert alle angeschlossenen
Rauchmelder, die dann ebenfalls Alarm geben. So werden Sie z.B. in der
Nacht von Ihrem vernetzten Rauchmelder im Schlafzimmer geweckt,
wenn der Rauchmelder im Keller Rauch detektiert.
Beispiele für besondere Raumgeometrien
In L-förmigen Räumen
oder Fluren sollte die
Rauchmelder auf den
Gehrungslinien
installiert werden.
Bei großen L-förmigen
Räumen wird jeder
Schenkel wie ein
eigenständiger Raum
betrachtet.
Ungeeignete Montageorte
Um Fehlalarme zu vermeiden, montieren Sie den Rauchmelder:
• nicht in Räumen, in denen unter normalen Bedingungen starker
Wasserdampf, Staub oder Rauch entsteht.
• nicht in der Nähe von Feuerstätten und offenen Kaminen.
• nicht in der Nähe von Belüftungsschächten, da der Luftstrom unter
Umständen verhindern kann, dass Rauch zum Melder gelangt.
• nicht in der Nähe von Leuchtstoff- und Energiesparlampen, weil der
Starter durch die elektrischen Felder beim Einschalten der Lampe
Fehlalarme auslösen kann (Mindestabstand: 50 cm).
• nicht in Räumen, die höher als 6 m sind.
• nicht direkt in einer Dachspitze. Halten Sie einen Mindestabstand von
30 cm zur Dachspitze ein.
• nicht in Räumen mit Temperaturen unter +5 °C bzw. über +45 °C.
Senkrechte Montage des Rauchmelders vermeiden
Um eine störungsfreie Funktion zu gewährleisten, sollte der Rauch-
melder möglichst waagerecht montiert werden. Eine senkrechte
Montage (z.B. an der Wand) kann zu Fehlfunktionen führen.
Installation und Inbetriebnahme
1. Montieren Sie den Sockel mit dem beiliegenden Montagematerial.
2. Verwenden Sie die Abstandhalter, falls die Leitung zur Vernetzung
mehrerer Rauchmelder „auf Putz" zugeführt wird.
3. Führen Sie gegebenenfalls die entsprechenden Arbeitsschritte zum
Vernetzen mehrerer Rauchmelder durch.
Lesen Sie dazu „Vernetzung von Rauchmeldern".
4. Setzen Sie ggf. ein Modul ein.
5. Verbinden Sie die 9 V Blockbatterie mit dem Batterieanschluss und
setzen Sie die Batterie in den Batteriehalter ein.
6. Stecken Sie den Rauchmelder in den Sockel und arretieren Sie Ihn
durch leichtes Drehen im Uhrzeigersinn.
i
Batterie einlegen
Ohne Batterie lässt sich der Rauchmelder nicht im Sockel arretieren.
7. Führen Sie einen Funktionstest durch.
Legende
1 Rauchmelder
6
2 Modul-Schnittstelle
3 Klemmblock
4 Sockel
5 Abstandhalter
5
6 Dübel
7 Schrauben
8 Blockbatterie (9 V)
9 Testtaste
4
7
8
3
2
9
1
i
Achtung!
Zugluft kann die Funktion des Rauchmelders
beeinträchtigen! Daher bei Montage auf
Hohlräumen, das beiliegende Dichtungsele-
ment unbedingt verwenden!
