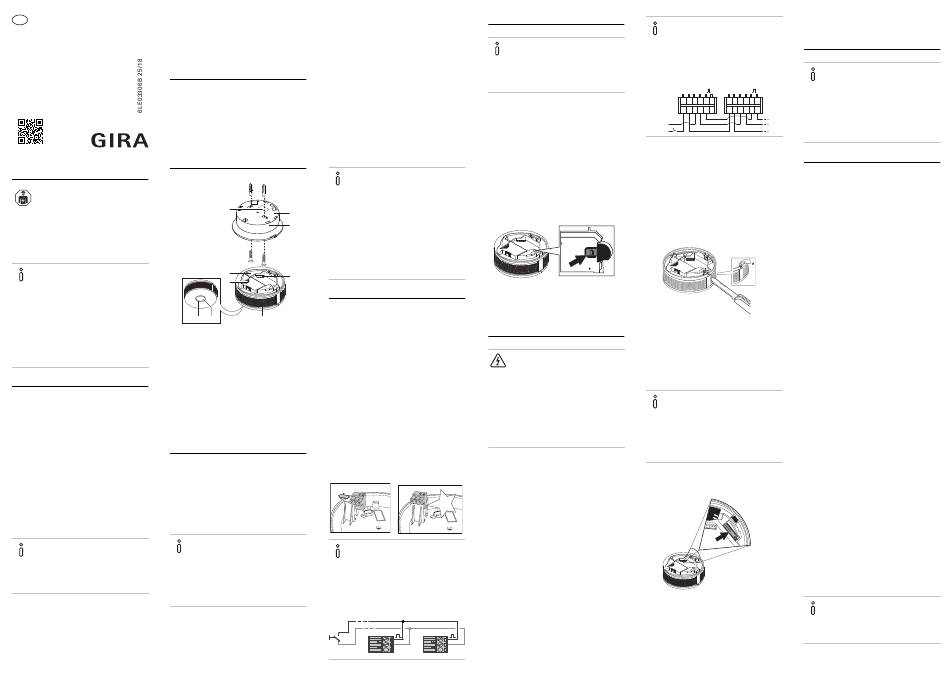

Gira Dual Q Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung Lieferumfang
de
• 1x Rauchwarnmelder Dual Q inkl. Sockel
230 V
• 1x Befestigungsmaterial
• 1x Montage- und Bedienungsanleitung
Rauchwarnmelder Dual
Q inkl. Sockel 230 V
Zubehör
2337 02
Folgendes Zubehör kann optional
verwendet werden:
• Relaismodul für Rauchwarnmelder
Dual (Art-Nr. 2340 00).
• Funk Modul für Rauchwarnmelder Dual
(Art-Nr. 2347 00).
• KNX Modul für Rauchwarnmelder Dual
(Art.-Nr. 2343 00).
• Distanzhülsen (Art.-Nr. 2342 00).
Gerätebeschreibung
Zu Ihrer Sicherheit
Anschluss und Montage elektrischer
Geräte dürfen nur durch
Elektrofachkräfte erfolgen!
Bei unsachgemäßer Montage sind schwere
Verletzungen z. B. durch elektrischen
Schlag, Brand oder Sachschäden möglich.
Anleitung vollständig lesen und beachten!
Geprüfte Fachkraft für
Rauchwarnmelder nach DIN 14676
Nach DIN 14676 dürfen Projektierung,
Montage, Wartung bzw. Instandhaltung
sowie Austausch und Entsorgung des
Rauchwarn-melders nur durch eine
qualifizierte Fachkraft erfolgen.
Gira bietet hierzu den Online-Kurs
1 Sockel 230 V
„Geprüfte Fachkraft für Rauchwarnmelder
2 Status-LED (grün): 230 V
nach DIN 14676" mit Zertifikat an.
Netzspannung
Nähere Informationen dazu finden Sie
3 Modulschnittstelle
unter „akademie.gira.de".
4 Raucheindringöffnungen
5 Funktionstaste
Produktmerkmale
6 Leuchtring
7 Batterie
Der Rauchwarnmelder Dual Q inkl. Sockel
8 230-V-Anschluss bei
230 V ist ein batteriebetriebener,
Spannungsversorgung über Sockel
kombinierter Rauchwarn- und
230 V
Thermomelder für private Wohneinheiten
9 Kabeleinführung (vorgestanzt)
oder wohnähnliche Bereiche nach
DIN 14676.
Der Rauchwarnmelder Dual Q erkennt eine Montageort auswählen
Rauchentwicklung rechtzeitig und warnt,
bevor die Rauchgaskonzentration gefährlich
Bei der Auswahl des Montageorts für den
wird. Die Warnung erfolgt sowohl durch
Rauchwarnmelder gelten die Vorgaben der
eine akustische (Ton) als auch eine optische
DIN 14676. Die wichtigsten Vorgaben sind:
(LED) Signalisierung.
• möglichst mittig an der Decke anbringen
(Mindestabstand 50 cm zu Wänden,
Der Sockel 230 V versorgt den
Leuchten und anderen Hindernissen).
Rauchwarnmelder Dual Q mit 230 V
• ein Rauchwarnmelder pro Raum
Netzspannung. Die im Rauchwarnmelder
(maximal 60 m
Dual Q integrierte Batterie übernimmt nur bei
• nicht in unmittelbarer Nähe zu
Hitzequellen anbringen.
einem Netzausfall die Spannungsversorgung.
Unzulässige Verwendung
Detailliertere Informationen bzgl. der
Der Rauchwarnmelder Dual Q ist nicht für
Montage nach DIN 14676 finden Sie in der
die Verwendung in Wohnwagen,
„Systembeschreibung für
Campingbussen, Kajütenbooten etc.
Rauchwarnmelder". Diese ist im
geeignet.
Downloadbereich von Gira (www.gira/
download) erhältlich.
Q-Label bedeutet
• geprüfte Langlebigkeit des
Rauchwarnmelders (bis zu 10 Jahre nach
Aktivierung).
• reduzierte Täuschungsalarme.
• erhöhte Stabilität, z. B. gegen äußere
Einflüsse.
• fest eingebaute und nicht entnehmbare
Batterie.
Mindestschutz und optimaler Schutz
Für Wohnungen und Häuser gilt:
Mindestschutz
• 1 Rauchwarnmelder in jedem
Schlafzimmer, in jedem Kinderzimmer
und im Flur bzw. Treppenhaus
(Fluchtweg).
• Bei offenen Verbindungen über zwei
Ebenen ist auf der obersten Ebene ein
Rauchwarnmelder zu montieren.
• Bei Gebäuden über mehrere Stockwerke
ist pro Stockwerk ein Rauchwarnmelder
zu montieren.
Optimaler Schutz
• 1 Rauchwarnmelder pro Raum und Etage
• Bei größeren Gebäuden vernetzte
Rauchwarnmelder einsetzen.
• Einsatz von speziellen Meldern (z. B.
Thermomelder) in sensiblen Bereichen
wie Küche, Garage usw.
Täuschungsalarm aufgrund
ungeeigneter Montageorte
Manche Orte sind für die Montage eines
Rauchwarnmelders ungeeignet, da
9 aufgrund der örtlichen Gegebenheiten
1
vermehrt Täuschungsalarme (z. B. durch
Schweiß- bzw. Lötarbeiten, extreme
2
Wasser- bzw. Kochdämpfe oder
ähnlichem) ausgelöst werden.
Detailliertere Informationen bzgl.
ungeeigneter Montageorte finden Sie in
der „Systembeschreibung für
8 Rauchwarnmelder".
3
7
Rauchwarnmelder verdrahten
Maximal 40 Rauchwarnmelder Dual Q
6 5 4 können über eine 2-adrige Leitung
(z. B. Telefonkabel J-Y(St)Y 2 x 2 x 0,6 mm)
miteinander vernetzt werden. Dadurch kann
in einer Wohneinheit gleichzeitig über
sämtliche Rauchwarnmelder Alarm
ausgelöst werden.
Die maximale Leitungslänge variiert je nach
verwendetem Kabeltyp und Querschnitt (bei
2
1,5 mm = maximal 400 m).
Die Rauchwarnmelder wie folgt mit
einander vernetzen:
1. Die vorgestanzte Aussparung für die
Leitungseinführung mit einem
geeigneten Werkzeug aus der
Montageplatte lösen.
2. Die 2-adrige Leitung mit dem 3-poligen
Klemmblock verdrahten.
3. Den Klemmblock auf die
Führungsschiene der Halterung
schieben (rastet hörbar ein).
2
Fläche).
Systembeschreibung für
Vernetzungsklemme des Rauch-
Rauchwarnmelder
warnmelders
Über die Vernetzungsklemme kann
auch ein externer Taster (z. B. Not-
fallschalter) parallel angeschlossen
werden.
Raucherkennung deaktivieren
Erlöschen der CE-Konformität
Beim Herausbrechen der
Dippschalterabdeckung erlischt nach
EN 14604 die CE-Konformität des
Rauchwarnmelders.
Optional kann die Raucherkennung des
Rauchwarnmelders abgeschaltet werden.
Dadurch lässt sich der Rauchwarnmelder
auch in Räumlichkeiten einsetzen, die für
herkömmliche Rauchwarnmelder ungünstig
sind. In diesem Fall arbeitet der
Rauchwarnmelder als reiner Thermomelder
und löst Alarm aus,
• sobald die Geschwindigkeit, mit der sich
die Umgebungsluft erwärmt, außerhalb
der normalen Parameter liegt.
• bei Umgebungstemperaturen über
+54 °C.
Die Raucherkennung wie folgt deaktivieren:
1. Die Dippschalterabdeckung mit einem
geeigneten Werkzeug herausbrechen.
2. Die Dippschalter auf die Position „ON"
stellen. Jetzt ist die Raucherkennung
deaktiviert und nur noch die reine
Thermofunktion gegeben.
Rauchwarnmelder montieren
GEFAHR
Beim Berühren spannungsführender Teile
kann es zu schweren Sach- oder
Personenschäden, z. B. durch Brand oder
elektrischen Schlag, kommen.
Vor Arbeiten am Gerät freischalten und
spannungsführende Teile in der Umgebung
abdecken.
Bei Missachtung droht die persönliche
Haftung bei Sach- und Personenschäden!
1. Netzspannung freischalten.
2. Mit einem geeigneten Werkzeug (z. B.
Messer) die vorgestanzten Aussparungen
am Sockel 230 V für die Kabeleinführung
ausschneiden.
3. Den Sockel 230 V montieren. Bei einer
Click
„Aufputz-Verlegung" der Vernetzungslei-
tung die Distanzhülsen verwenden.
4. Die 230 V Spannungsversorgung am
Klemmblock anschließen. Einen entspre-
chenden Leitungsschutzschalter (nach
DIN EN 60950-1:2014-08) einplanen.
5. Wenn gewünscht, mehrere Sockel 230 V
mit einander vernetzen (maximal 40).
N N
Beim Lösen der Arretierung wird der
Rauchwarnmelder automatisch deaktiviert.
Vernetzung des Sockels 230 V
Die Vernetzung darf nur „in Reihe" erfolgen,
Instruktion und Übergabe
da es sonst zu Problemen bei der
Singalübertragung kommen kann.
Andere Vernetzungsarten (z. B. sternförmig)
sind nicht erlaubt.
Erklären Sie dem Endanwender oder
L N L N
dessen Vertreter alle Funktionen des
Produkts.
Diese Anleitung ist Bestandteil des
Produkts und muss dem Endanwender
N
oder dessen Vertreter zur sicheren
L
Aufbewahrung übergeben werden.
6. Netzspannung zuschalten.
7. Rauchwarnmelder montieren. Technische Daten
Option: Aktivieren Sie ggf. vor der Mon-
tage den Diebstahlschutz des Rauchwarn-
Meldeart:
melders, um so eine unbefugte
Demontage oder Manipulation des Rauch-
warnmelders zu erschweren. Dafür die vor-
gestanzte Aussparung am Gehäuse des Einsatzbereich:
Rauchwarnmelders mit einem geeigneten
Einbau in
Wegzeug ausschneiden. Die Verriegelung
Campingbusse,
lässt sich im arretierten Zustand nur noch
Wohnmobile etc:
mit einem Werkzeug öffnen.
Spannungs-
versorgung:
Batterie:
Batterielebensdauer: bis zu 10 Jahre (nach
Akustisches Signal:
8. Den Rauchwarnmelder auf dem Sockel
Optische Anzeige
230 V arretieren (aufstecken und im
Sockel:
Uhrzeigersinn drehen).
Rauchwarnmelder:
Die Demontage erfolgt in umgekehrter
Reihenfolge (gegen den Uhrzeigersinn
drehen und abziehen).
9. Initialisierungsphase (ca. 30 s) abwarten
Vernetzung:
und dann den Funktionstest (siehe
Kapitel „Funktionstest") durchführen.
Integrierte
Schnittstelle:
Wartungshandbuch für Rauch-
warnmelder
Gira bietet das "Wartungshandbuch für
Funktionstaste für:
Rauchwarnmelder" im Downloadbereich
an.
Hier sollten alle wichtigen Daten der
Erstinstallation des Rauchwarnmelders
eingetragen werden.
Umgebungs-
Aktivierung und Deaktivierung temperatur:
Der Rauchwarnmelder verfügt über einen Lagertemperatur:
internen Aktivierungstaster.
Transporttemperatur: -20 °C bis +65 °C
Einbauhöhe:
Schutzart:
Gehäusemaß
Sockel:
Rauchwarnmelder:
Gewicht:
Normen:
RoHS/WEEE
konform:
Umwelt konforme
Entsorgung:
Beim Arretieren des Rauchwarnmelders auf
dem Sockel 230 V wird der
Rauchwarnmelder automatisch aktiviert.
Alternativ kann der Aktivierungstaster für
Bei einem Netzspannungsausfall übernimmt
den Funktionstest auch manuell gehalten
die im Rauchwarnmelder integrierte Batterie
werden (die Spannungsversorgung des
automatisch die Spannungsversorgung.
Rauchwarnmelders wird automatisch
aktiviert. Initialisierungsphase 30 s).
Instruktion und Übergabe der
Anleitung
Optischer
Rauchwarn- und
Thermomelder
Innen (Decke)
Nicht geeignet!
AC 230 V, 50/60 Hz
über Sockel
Nur Back-Up
Aktivierung)
Alarm: mind.
85 dB (A) bis
max. 110 dB (A)
Test: ca. 75 dB (A)
Grüne LED: 230 V
Rote LED:
Leuchtring
signalisiert Status
und Störungen
Drahtgebunden und
mit Modulen
Für KNX Modul,
Funk Modul und
Relaismodul
Funktionstest
Stummschaltung
Alarmquittierung
Verzögerung
„Störungsanzeige"
-5 °C bis +55 °C
-20 °C bis +65 °C
max. 6 m
IP42
100 x 30 mm (Ø x h)
120 x 40 mm (Ø x h)
ca. 350 g
DIN EN 14604
Ja
Über EAR geregelt
Netzspannungsausfall
