3. Kommunikation mit Huawei über Modbus RTU
Wenn am Wechselrichter der Huawei Smart Dongle verwendet wird, so kann es bei
dieser Art der Verbindung unter Umständen zu Kommunikationsproblemen kommen.
Wir empfehlen daher nach Möglichkeit die Ansteuerungsart „Huawei (Modbus TCP)
Manual" oder „Huawei SmartLogger Manual" zu verwenden (siehe Kapitel 2),
insbesondere wenn ein Batteriespeicher vorhanden ist!
Das my-PV Gerät wird mit dem Huawei Wechselrichter direkt per dreipoliger Modbus RTU
Verkabelung verbunden.
Geschirmte verdrillte Leitung verwenden und den Schirm an einem Ende auf Erde (GND)
anschließen!
RTU Bus mit einem 120 Ohm Abschlusswiderstand versehen!
Bei der Ansteuerung durch Modbus RTU kann die Betriebsart M7 nicht verwendet
werden!

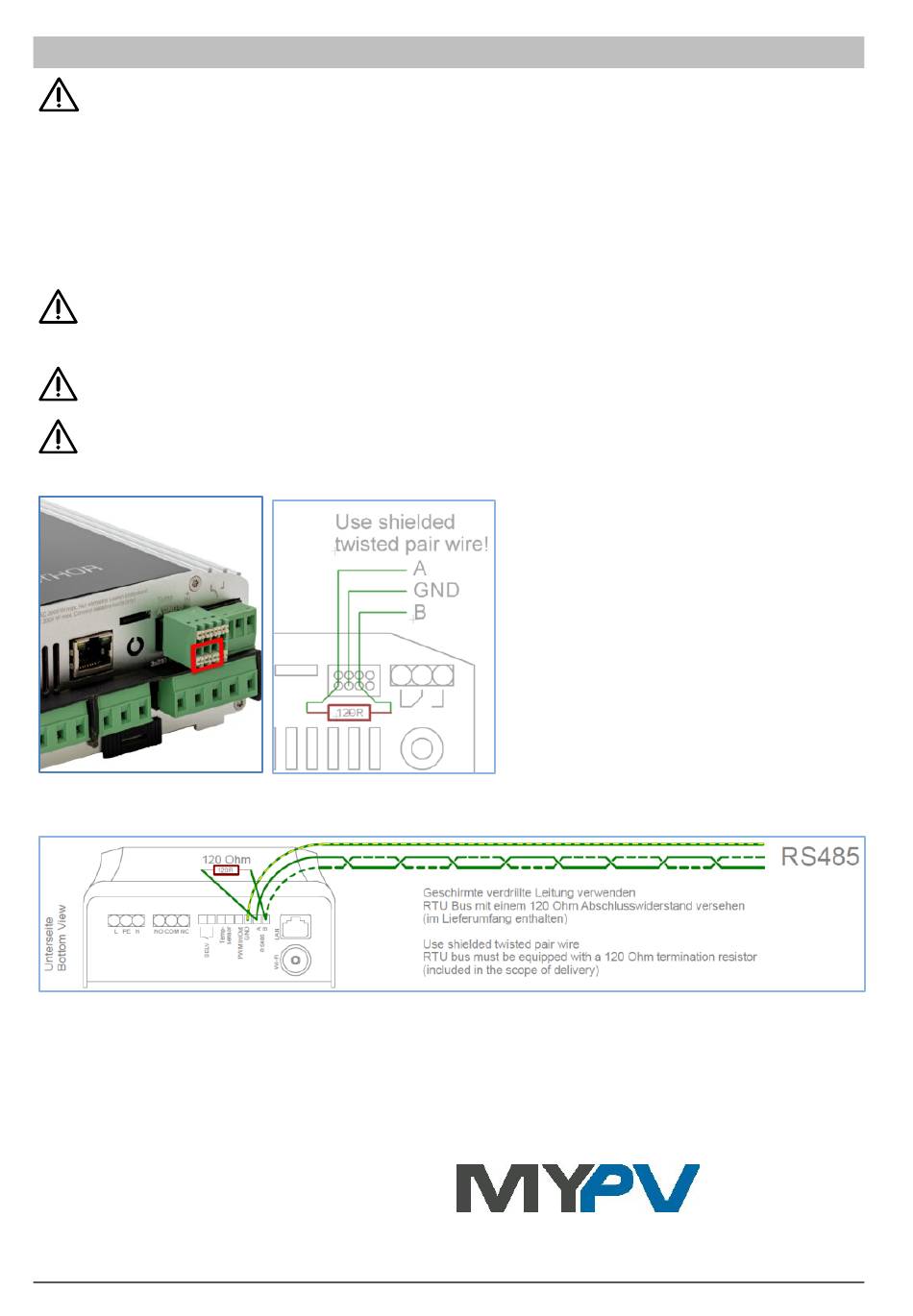

Drei Pins am 8-poligen Stecker des AC•THOR sind der Modbus RTU Kommunikationsanschluss.
Beim AC•THOR ist der 120 Ohm Abschlusswiderstand nicht im Lieferumfang enthalten!
An der AC ELWA 2 ist der Anschluss durch RS485, A, B, GND gekennzeichnet.
Wählen Sie als Steuerungsart "Huawei (Modbus RTU)" entweder am Display oder - falls eine
Netzwerkverbindung vorhanden ist - im Webinterface.
