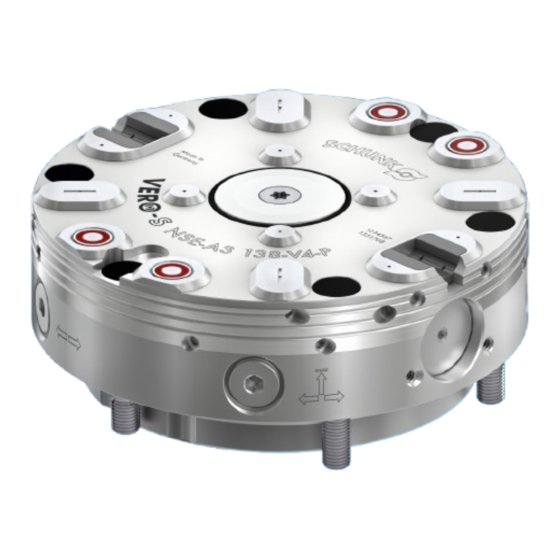

- Seite 1 VERO-S Nullpunktspannsystem NSE-A3 138 Montage- und Betriebsanleitung Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1376940 Auflage: 06.00 | 17.01.2024 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
3.3 Technische Daten für Kupplungselemente Medienübergabe......14 4 Montage .................... 15 4.1 Schrauben-Anzugsdrehmomente............15 4.2 Vor Montagebeginn ................15 4.3 Montieren und anschließen..............16 4.4 Befestigung und Anschluss ..............17 4.4.1 Befestigung ................20 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... - Seite 4 10.1 Dichtsatzliste..................36 10.2 Beipacks ................... 36 10.3 Stücklisten..................36 10.3.1 Konusverschluss................. 36 10.3.2 Baugröße NSE-A3 138 ..............36 11 Zusammenbauzeichnungen ..............38 11.1 Zusammenbau..................38 11.2 Konusverschluss.................. 39 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
-
Seite 5: Allgemein
VORSICHT Bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG Informationen zur Vermeidung von Sachschäden. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 6: Mitgeltende Unterlagen
(bei separater Bestellung, siehe Katalog oder Datenblätter) Spannbolzen SPA40(-16), SPB(-16), SPC(-16), SPG Stopfen (Umrüstung) Schwächere Druckfeder für Konusverschluss Abfragesystem AFS3 138 PMI Abfragesystem AFS3 138 MMS Schutzabdeckung SDE Kupplungsnippel für Palette 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 7: Grundlegende Sicherheitshinweise
Produkt nicht vollflächig von der Palette, der Vorrichtung oder dem Werkstück abgedeckt ist. wenn das Produkt mit aggressiven Medien, insbesondere Säuren in Kontakt gebracht wird. wenn das Produkt bei abrasiven Strahlverfahren, insbesondere Sandstrahlen eingesetzt wird. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 8: Bauliche Veränderungen
Sprühdruck mit Kühlmittelemulsion schützen. 2.6 Stoffliche Grenzen Das Produkt besteht aus Stahllegierungen, Elastomeren und Aluminiumlegierungen. Zusätzlich sind als Hilfs- und Betriebsstoffe das Rostschutzöl Branotect und Renolit HLT2 im Produkt verbaut. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 9: Personalqualifikation
Durch unsachgemäßes Verhalten beim Transport können Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sachschäden führen können. Bei Transport und Handhabung das Produkt gegen Herunterfallen sichern. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 10: Schutz Bei Handhabung Und Montage
Umweltschutzvorschriften für den Einsatzbereich des Produkts beachten. Die Maschinenspindel darf erst anlaufen, wenn der Spanndruck im Spannmittel aufgebaut ist. Das Lösen der Spannung darf erst bei Stillstand der Maschinenspindel erfolgen. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 11: Entsorgung
Spannbolzens oder Spannrings. Während des Betriebes muss ein unerwaretetes Lösen des Spannbolzens oder Spannrings durch geeignete Gegenmaßnahmen (Umsetzen der Sicherheitsfunktionen entsprechend der Risikobeurteilung des Integrators) ausgeschlossen werden. Persönliche Schutzausrüstung verwenden. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... - Seite 12 Verletzungsgefahr durch unter Druck stehende Medienübergabeschnittstellen, was zu einer unerwarteten Bewegung des darauf angesteuerten Spannmittels führt. Ansteuerung der Medienübergaben erst bei gespannter Vorrichtung auf den Nullpunktspannsystemen vornehmen. Durch geeignete Maßnahmen den Gefahrenbereich absichern. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
-
Seite 13: Produktbeschreibung
Druckluft ausgelegt. Wird zum Betrieb geölte Druckluft eingesetzt, muss dies dauerhaft erfolgen. Bei einem Luftvolumen von 1000 Litern soll die Druckluft mit 1 bis 2 Tropfen Öl angereichert werden. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 14: Eignung Für Schweißanwendungen
Betriebsdruck: max. 300 bar Durchfluss / Minute: max. 8 l Kuppelhub: 2,5 mm Kupplungskraft bei 0 bar: min. 51 N Beladegewicht je Modul: min. 204 N Kupplungsfunktion drucklos kuppelbar (bei 4 Kupplungen) 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 15: Montage
Bei der Einbaulage 2 können die Spannschieber durch Späne und Schmutz blockiert werden. Deshalb diese Einbaulage nicht anwenden. Andernfalls unbedingt vertiefte Freiräume vor den beweglichen Spannschiebern vorsehen. Eine Beschädigung des Spannmoduls ist möglich. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 16: Montieren Und Anschließen
[/ 17]. ð über den schlauchlosen Direktanschluss im Boden des Nullpunktspannsystems, ODER ð über Versorgungsleitungen an den seitlichen G1/8"- Anschlüssen – Verschlussschrauben G1/8“ herausschrauben. – Luftanschlüsse einschrauben. Gegebenenfalls Abfragefunktionen anschließen. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 17: Befestigung Und Anschluss
Der Luftanschluss für die Ausblasluft / Sperrluft erfolgt über das bodenseitige Anschlussgewinde M7 durch Einbau eines Einschraubanschlusses. Alternativ kann die Versorgung durch eine aus dem Einbauraum des Spannmoduls herausführende 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... - Seite 18 Verdrehsicherung bzw. Medienübergabe Turboanschluss Bei Verwendung des Turbo-Anschlusses (wenn Versorgung angeschlossen) wird der federbetätigte Verriegelungsvorgang aktiv mit Luftdruck unterstützt und verstärkt so die erreichbare Einzugskraft. Zur Kraftverstärkung genügt ein Druckimpuls, die 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
- Seite 19 Abziehgewinde vereinfachen die Demontage der Module aus dem Einbauraum der Spannstationen. Zum Abziehen des Spannmoduls aus dem Einbauraum werden zwei Aushebewerkzeuge (z.B. lange Zylinderschrauben) diagonal an den zwei vorhandenen Innengewinden der Befestigungsbohrungen eingeschraubt. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
-
Seite 20: Befestigung
±0,01 mm zur Achse des Zentrierdurchmessers (Ø110 H6 / Ø138 H6) auf dem Befestigungslochkreis vorzusehen. Der Luftanschluss erfolgt standardmäßig über die bodenseitigen Anschlussbohrungen der Einheit. Bodenseitige, schlauchlose Direktanschlüsse Lochkreis Ø121 Einbausituation: Teileinbau Einbausituation: Volleinbau 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 21: Spannbolzen Spa 40, Spb 40, Spc 40, Spg 40
Festigkeitsklasse 12.9 verwendet werden. Es dürfen nur Original SCHUNK-Spannbolzen verwendet werden. Bei der Verwendung des Spannbolzens in kundeneigenen Vorrichtungen ist eine ausreichend dimensionierte Gewindebohrung bzw. eine ausreichende Befestigungsmaterialstärke durch den Kunden vorzusehen. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... - Seite 22 SPB 40-16 0471065 >13 >18 >18 >24 >16 SPC 40-16 0471066 >13 >18 >18 >24 >16 * Die Länge des eingeschraubten Gewindes darf in keinem Fall das Maß "G" überschreiten! 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
- Seite 23 Abbildung angegebenen Positionstoleranzen eingehalten werden. Desweiterem muss das Kundenwerkstück, bzw. die Spannpalette, immer die beschriebene Ebenheit aufweisen. Der Spannbolzentyp B darf in seiner Verdrehlage um max. +/-10° abweichen. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
-
Seite 24: Hinweise Zum Spannbolzen Spg 40
Der messbare Differenzdruck muss minimal 1 bar erreichen, damit über den Luftspaltsensor eine sichere Auswertung erfolgen kann. Der maximale Druck beträgt 2 bar. Für die Überwachung werden ein Druckmanometer, eine regelbare Drossel und ein Luftspaltsensor benötigt. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... - Seite 25 Spannmodule entriegelt sind. Vor Beginn des Bearbeitungsprozesses muss sichergestellt sein, dass die verbauten Spannmodule verriegelt sind, und die Spannpalette plan auf der Auflagefläche aufliegt. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
-
Seite 26: Pneumatikschaltplan
Montage 4.7 Pneumatikschaltplan Pneumatik Schaltsymbole 5/3-Wegeventil, 3/2-Wegeventil Druck- Druck- Strom- Druckluft- Mittelstellung schalter manometer regelventil versorgung entlüftet Pneumatikschaltplan mit Medienübergabe für Pneumatik, Hydraulik, Vakuum 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... - Seite 27 Anschluss über das bodenseitige Anschlussgewinde: M7: Max. Druck 6 bar, max. 3 bar unmittelbar bei der Beladung. Die Ausblasluft muss abgeschaltet werden, bevor die Module verriegelt werden, da sich sonst ein Druckpolster bilden kann. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
-
Seite 28: Anschlussempfehlung Bei Begrenzten Ansteuerungskanälen
Dichtring, der in die oberste der drei SCHUNK Rillen eingehängt wird, sowie einen Aluminiumring, der aus Richtung der Anlagefläche über die den Dichtring gezogen wird und diesen in Position hält. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 29: Funktion
Seite der Spannpalette, sowie deren Einbauzeichnung können bei SCHUNK angefordert werden. Beim Ankoppeln darauf achten, dass die Kupplungselemente innerhalb von ± 0,3 mm ab Beginn des Kupplungshubes zueinander positioniert sind. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... - Seite 30 NSE-A3 138-V4-P1 verfügen über vier offene Medienübergabe- Schnittstellen. Die Kuppelseite ist mit einer Bohrung Ø5 mm mit 90° Senkung Ø9 mm auszuführen. Beim Ankoppeln generell darauf achten, dass die Medienübergabeschnittstellen zueinander positioniert sind. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
-
Seite 31: Betrieb
Vor Beginn sämtlicher Arbeiten am Produkt: Energie- versorgung abschalten und gegen Wiedereinschalten sichern. Sicherstellen, dass im System keine Restenergie mehr vorhanden ist. Ansteuerung der Medienübergaben erst nach abgeschlossener Beladung vornehmen. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 32: Wartung Und Pflege
Schäden oder Anzeichen von Funktionsstörungen das Nullpunktspannsystem sofort außer Betrieb setzen. Die Inbetriebnahme darf erst wieder erfolgen, wenn die Schäden behoben wurden. Beispielsweise durch das Austauschen der beschädigten Einheit. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 33: Fehlerbehebung
Medienübergaben drucklos schalten, Versorgung an die Übergaben entlüften Spannpalette liegt nicht plan auf Andruckkraft auf Kupplungsverbindung erhöhen, bis Planauflage am Modul erreicht Spannpalette liegt nicht plan auf Einbaulage der Kupplungselemente prüfen 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 34: Funktionsstörungen Beim Be- Und Entladen Der Wechselschnittstelle Mit Verbautem Konusverschluss
Einbauempfehlung für Kupplungsnippel in Einbauempfehlung für die Kupplungsnippel Spannpalette wurde nicht eingehalten überprüfen Die Spannpalette liegt nicht plan auf den Sicherstellen das die Medienübergaben drucklos Modulen auf und entlüftet sind 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 35: Lagerung
Produkt in einem passenden Transportbehälter einlagern. Produkt nur in trockenen Räumen lagern. Produkt vor zu großen Temperaturschwankungen schützen. HINWEIS: Vor einer Wiederinbetriebnahme Produkt und sämtliche Anbauteile reinigen, auf Beschädigungen, Funktionalität und Dichtheit prüfen. 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 36: Dichtsätze, Beipacks Und Stücklisten
10.3.1 Konusverschluss Pos. Bezeichnung Menge Hinweis Aufnahme Druckscheibe Verschlussdeckel Deckel Dichtring Druckfeder Senkschraube O-Ring O-Ring 10.3.2 Baugröße NSE-A3 138 Pos. Bezeichnung Menge Hinweis Grundkörper Deckel Spannschieber Kolben Konusverschluss Gleitscheibe 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... - Seite 37 Firma SCHUNK ausgetauscht werden. Dazu ist das Nullpunktspannmodul an die Firma SCHUNK zur Wartung einzusenden. Legende Stückliste Ersatzteil V4 bei -V4 Variante bei -P Varianten im Dichtsatz enthalten P1 bei -P1 Variante im Beipack enthalten 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940...
-
Seite 38: Zusammenbauzeichnungen
Zusammenbauzeichnungen 11 Zusammenbauzeichnungen 11.1 Zusammenbau 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... -
Seite 39: Konusverschluss
Zusammenbauzeichnungen 11.2 Konusverschluss 06.00 | NSE-A3 138 | VERO-S Nullpunktspannsystem | de | 1376940... - Seite 43 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Tel. +49-7572-7614-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
-
Seite 44: Herstellerbescheinigung
Typenbezeichnung: NSA, NSE, E-compact, AV CU, Die Heinz-Dieter SCHUNK GmbH & Co. Spanntechnik KG bescheinigt, dass das oben genannte Produkte bei bestimmungsgemäßer Verwendung und unter Beachtung der Betriebsanleitung und der Warnhinweise am Produkt sicher im Sinne der nationalen Vorschriften sind und: −...
