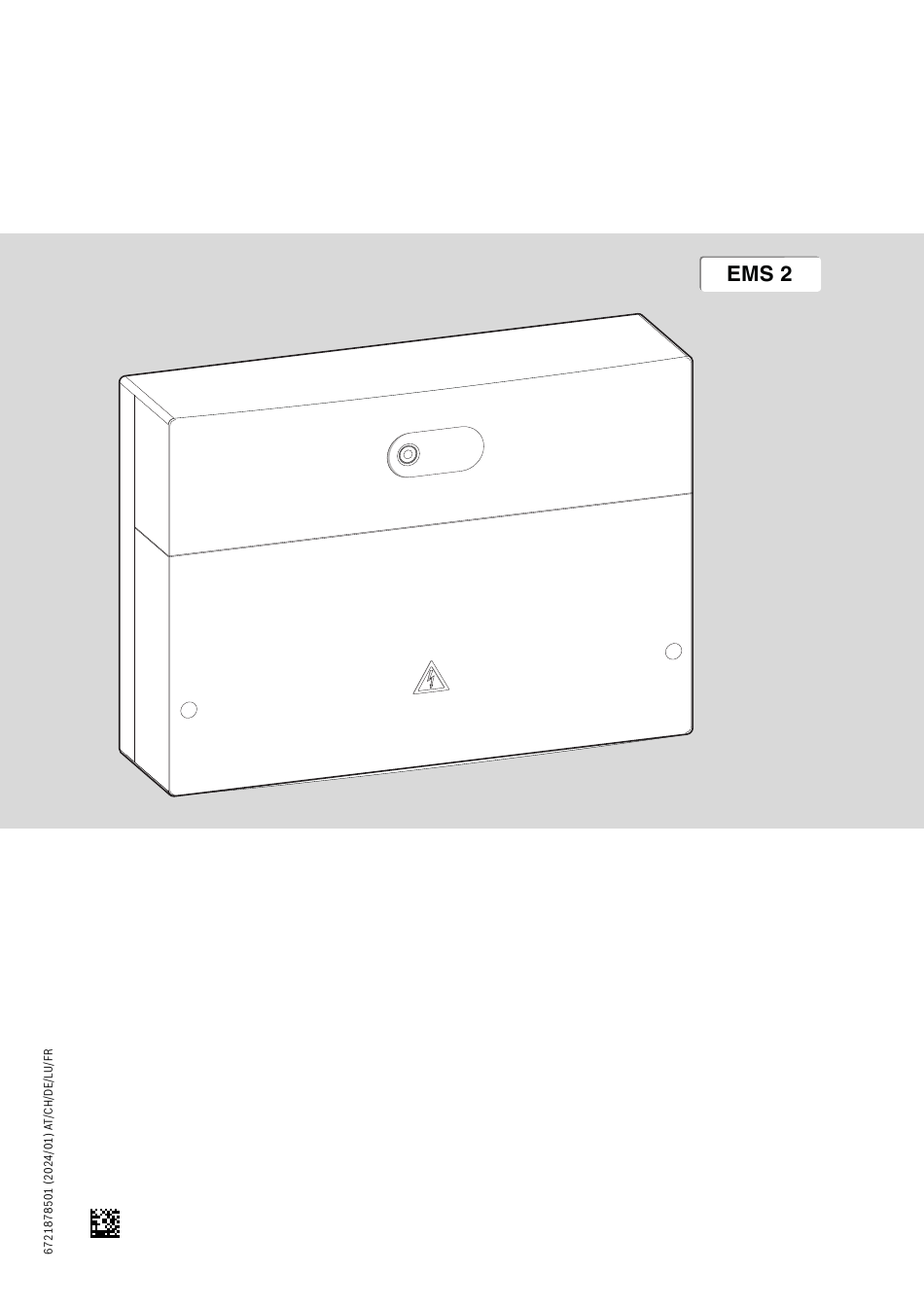

- Seite 1 MH 200-1 Modul für Hybridsysteme Installationsanleitung für die Fachkraft Module pour systèmes hybrides Notice d’installation pour le spécialiste Modulo per sistemi ibridi Istruzioni per l'installazione per il tecnico specializzato...
-
Seite 2: Inhaltsverzeichnis
▶ Nur Originalersatzteile einbauen. Datenschutzhinweise ....... . 14 MH 200-1 – 6721878501 (2024/01) -
Seite 3: Angaben Zum Produkt
• Das Modul dient als Schnittstelle zu zusätzlichen Temperaturfühlern und Hydraulikaktoren im System. Die in diesem Dokument gezeigten Menübezeichnungen beziehen sich auf Bedieneinheit C 400/C 800. Die Bezeichnungen bei anderen Be- dieneinheiten können abweichen. MH 200-1 – 6721878501 (2024/01) -
Seite 4: Regelungsstrategien Mit Bivalenztemperatur
Störung verriegelt ist. Wenn die Warmwasserberei- Konventioneller Wärmeerzeuger tung durch die Wärmepumpe zu lange dauert, wird zur Unterstützung der konventionelle Wärmeerzeuger aktiviert. Zur Warmwasserver- sorgung im Notbetrieb siehe Kapitel 6.2, Seite 13). MH 200-1 – 6721878501 (2024/01) -
Seite 5: Smart Grid Ready (Sg Ready)
Einstellung WP ausschal. wird die Wärmepumpe mit reduzierter Leistung betrieben. Tab. 1 Betriebszustände an der Bedieneinheit bei voller SG Ready Funktion Typische Anwendungsfälle für die SG Ready Schnittstelle sind: • Wärmepumpe kombiniert mit einer Photovoltaik-Anlage • Wärmepumpe kombiniert mit einem intelligenten Stromzähler MH 200-1 – 6721878501 (2024/01) -
Seite 6: Pumpe Im Wärmepumpenkreis
Typschild ( Bild 24 am Doku- mentende) Mode 3 nicht verfügbar Wärmepumpe bevorzugt Temperatur der Kugeldruckprüfung 75 °C Mode 4 nicht verfügbar Zwangsbetrieb Wärmepumpe Verschmutzungsgrad Tab. 3 Stromzufuhr von externem Anbieter (EVU-Sperrfunktion) Tab. 4 Technische Daten MH 200-1 – 6721878501 (2024/01) -
Seite 7: Zubehör
(GM10) oder Umschaltventil (UM10) eingebunden werden soll, sollte das jeweilige Ventil in den konventionellen Wärmeerzeu- ger eingebaut werden. In diesem Fall das Modul MH 200-2 an der Wand montieren ( Bilder 9 bis 11 am Dokumentende). MH 200-1 – 6721878501 (2024/01) -
Seite 8: Installation
SG Ready 1 SG Ready 2 Ohne Funktion Ohne Funktion Ohne Funktion Pumpe mit LIN-BUS-Kommunikation Temperaturfühler Systemrücklauf Rücklauftemperaturfühler zur Wärmepumpe Für SW-Updates Ohne Funktion Ohne Funktion Ohne Funktion Tab. 5 Anschlussklemmen an der Kleinspannungsseite (≤ 24 V) MH 200-1 – 6721878501 (2024/01) -
Seite 9: Anschluss Spannungsversorgung Und Pumpe (Netzspannungsseite: 230 V)
Installation 4.3.2 Anschluss Spannungsversorgung und Pumpe (Netzspan- nungsseite: 230 V) Die Spannungsversorgung der Außeneinheit muss über eine externe 230-V-Leitung erfolgen, Sie darf nicht vom MH 200-1 abgeleitet wer- den. Bezeichnungen der Anschlussklemmen 230 V AC Stromeingang 230 V AC Stromausgang für weitere Module... -
Seite 10: Überblick Anschlussklemmenbelegung
Mastercontroller, z.B. (I)MX 25 (Master Controller) Pumpe mit LIN-BUS-Kommunikation Wärmepumpen-Außeneinheit Zirkulationspumpe (Wärmepumpe) Photovoltaik-Anlage Smart Grid Temperaturfühler Systemrücklauf Temperaturfühler Rücklauf zur Wärmepumpe Die Stecker PH0, LIN, TH1 und TH2 sind nicht im Lieferumfang enthal- ten, da sie bereits vormontiert sind. MH 200-1 – 6721878501 (2024/01) -
Seite 11: Inbetriebnahme
• Energiepreise– Einstellung der Energiepreise • Manuelle Enteisung – Einstellung der manuellen Enteisung • Warmwasserkomfort – Einstellung für Warmwasserbetrieb Die Grundeinstellungen sind in den Einstellbereichen hervorgehoben. Die dazugehörenden Funktionen sind beschrieben in Kapitel 6 ( Seite 12). MH 200-1 – 6721878501 (2024/01) -
Seite 12: Hauptmenü
Maximalwert bleibt. Monitorwerte In diesem Menü lassen sich Informationen zum aktuellen Zustand der Geräte abrufen, die am Modul angeschlossen sind. Beispielsweise kann angezeigt werden, wie hoch die Vor- und Rücklauftemperatur im Hybrid- system sind. MH 200-1 – 6721878501 (2024/01) -
Seite 13: Störungen Des Hybridsystems
Energiewerte können von den Energiewerten eines Energiezählers abweichen. Die Energiewerte dienen zur Information und sollten nicht für Abrechnungszwecke genutzt werden. Die Energiewerte können für einen Vergleich des Energieverbrauchs zwischen verschiede- nen Tagen/Wochen/Monaten genutzt werden MH 200-1 – 6721878501 (2024/01) -
Seite 14: Umweltschutz Und Entsorgung
Göllnergasse 15-17, 1030 Wien, Öster- Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- reich, [LU] Ferroknepper Buderus S.A., Z.I. Um cher Gesichtspunkte bestmögliche Technik und Materialien ein. Monkeler, 20, Op den Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsin-...
