Garmin GPSMAP 9X3 Installationsanweisungen Seite 12

Anschließen des Kabelbaums an die Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie
mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die
richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Die Garantie des Produkts erlischt,
wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.
1 Verlegen Sie den Kabelbaum zur Stromquelle und zum Gerät.
2 Verbinden Sie die rote Leitung mit dem Pluspol (+) und die schwarze Leitung mit dem Minuspol (-) der
Batterie.
3 Installieren Sie bei Bedarf den Sicherungsring und den Dichtungsring am Ende des Kabelbaums.
4 Verbinden Sie das Kabel mit dem POWER Anschluss auf der Rückseite des Geräts. Drücken Sie es dabei fest
an.
5 Drehen Sie den Sicherungsring im Uhrzeigersinn, um das Kabel mit dem Gerät zu verbinden.

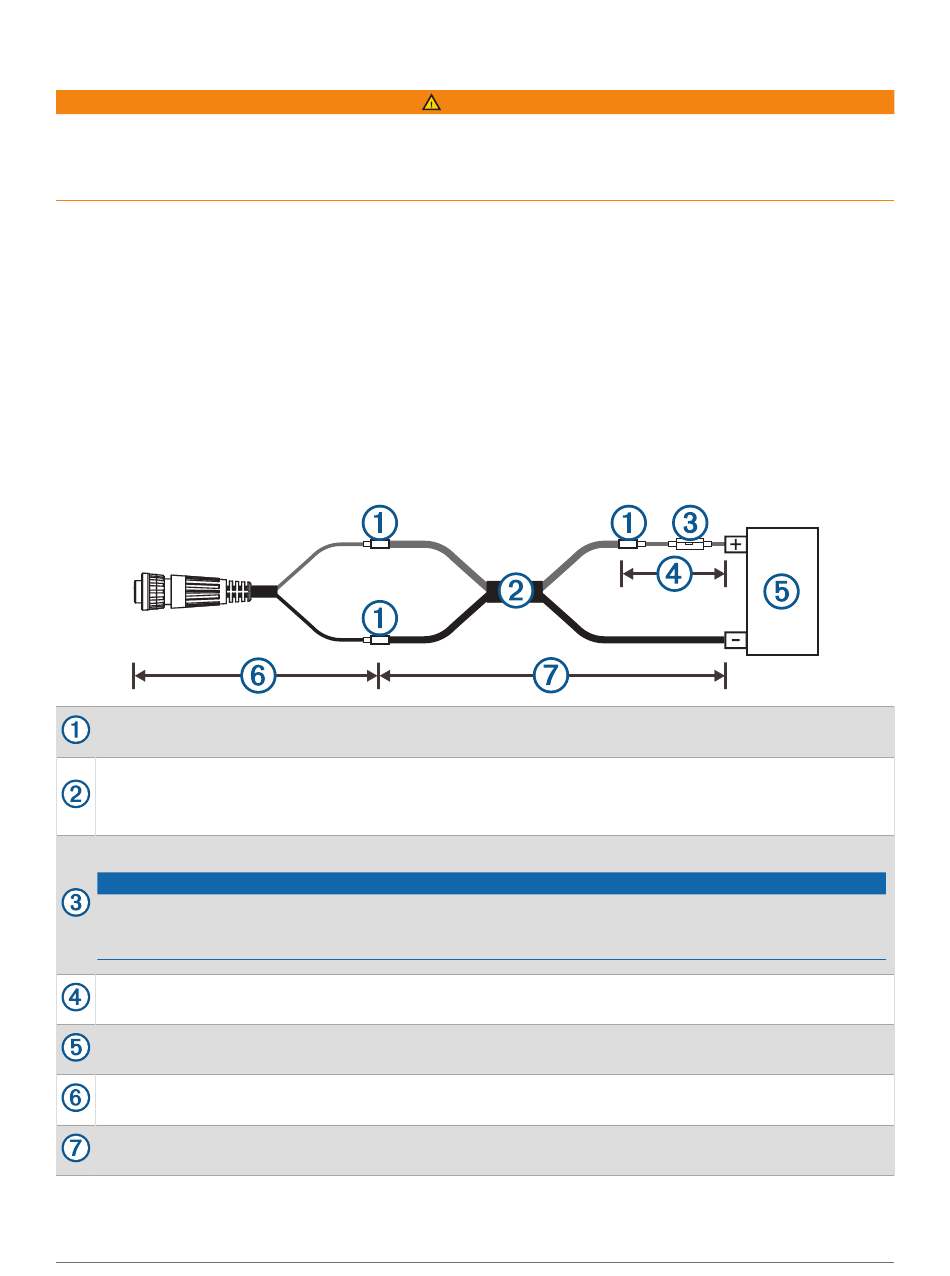

Verlängerungen der Stromleitungen
Bei Bedarf ist eine Verlängerung der Stromleitungen unter Verwendung des entsprechenden
Leitungsquerschnitts für die Länge der Verlängerung möglich.
HINWEIS: Die Stromleitungen dieses Kabels sind rot (+) und schwarz (-). Die anderen Leitungen dieses Kabels
werden für andere, optionale Verbindungen genutzt und sind in diesem Diagramm nicht dargestellt.
Verdrillung
• Bis zu 4,6 m (15 Fuß): Verlängerungsleitung nach AWG 10 (5,26 mm
• Bis zu 7 m (23 Fuß): Verlängerungsleitung nach AWG 8 (8,36 mm
• Bis zu 11 m (36 Fuß): Verlängerungsleitung nach AWG 6 (13,29 mm
Sicherung (8 A, 125 V, flink)
Die Sicherung sollte so nah wie möglich an der Batterie installiert werden. Wenn Sie die Stromleitungen
verlängern, entfernen Sie die leitungsinterne Sicherung und bringen sie in der Nähe der Batterieverbin­
dung wieder an.
20,3 cm (8 Zoll)
Akku
20,3 cm (8 Zoll)
11 m (36 Fuß), maximale Verlängerung
12
WARNUNG
2
2
)
2
HINWEIS
)
)
