Garmin GPSMAP 9X3 Installationsanweisungen Seite 11

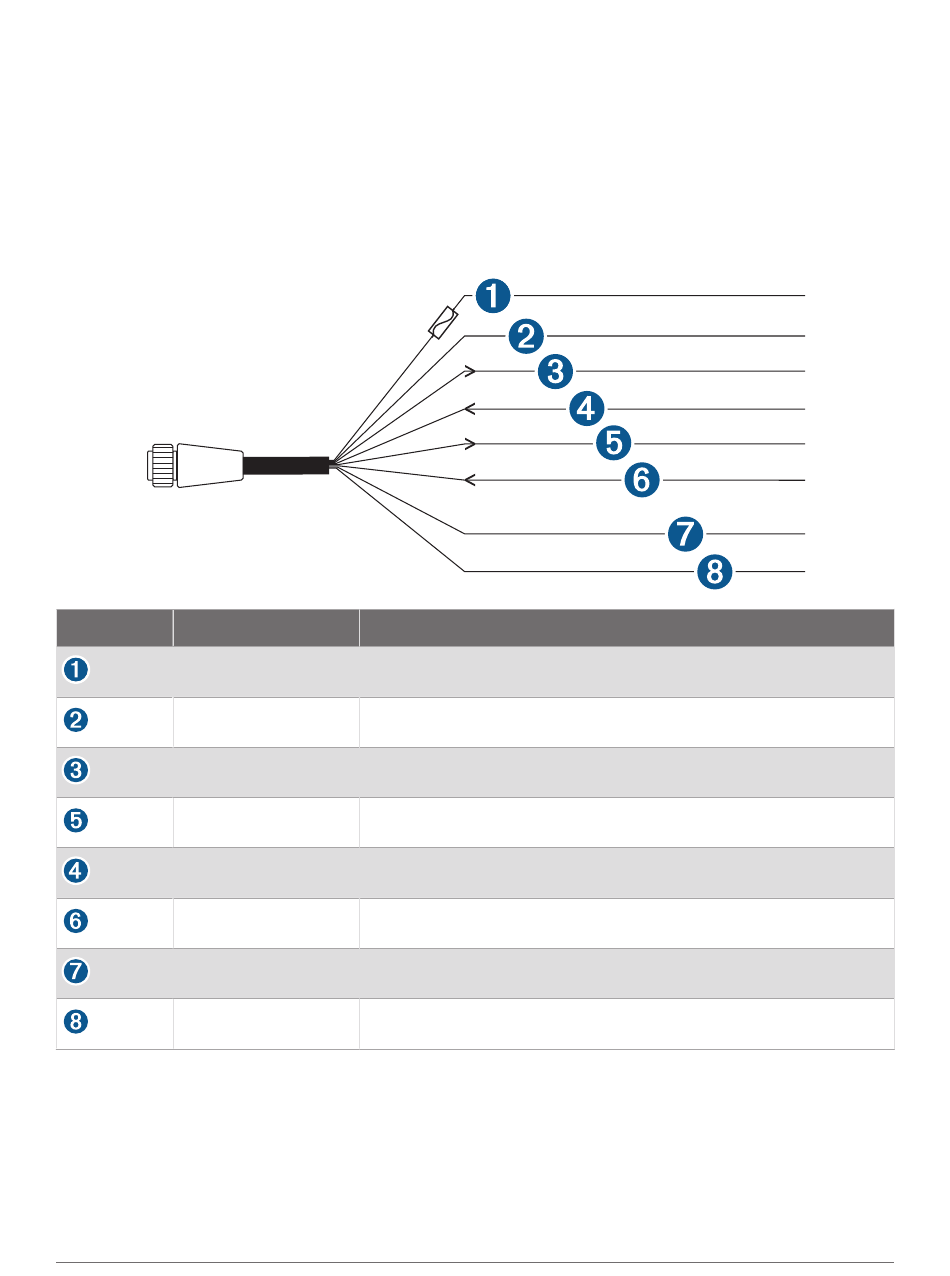

Netz-/NMEA 0183 Kabel
• Über den Kabelbaum wird das Gerät mit der Stromversorgung, mit NMEA 0183 Geräten sowie mit einer
Signalleuchte oder einem Signalhorn verbunden, um visuelle oder akustische Warnungen abzugeben.
• Sollte eine Verlängerung der Strom- und Masseleitungen erforderlich sein, muss für die Länge der
Verlängerung eine Leitung mit dem entsprechenden Leitungsquerschnitt verwendet werden
der Stromleitungen, Seite 12).
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen erforderlich ist, müssen Sie Leitungen nach
AWG 22 (0,33 mm²) verwenden.
• Dieses Kabel verfügt über einen NMEA 0183 Differenzial-Eingang und -Ausgang.
Element Leitungsfarbe
Rot
Schwarz
Blau
Grau
Braun
Violett
Orange
Gelb
Funktion der Leitung
Einschalttaste
Masse (Stromversorgung und NMEA 0183)
NMEA 0183 TxA (Ausgang +)
NMEA 0183 TxB (Ausgang -)
NMEA 0183 RxA (Eingang +)
NMEA 0183 RxB (Eingang -)
Zubehör Ein
Alarm, niedrig
(Verlängerungen
11
