Montage Des Geräts Mit Haltebügel - Garmin GPSMAP 9X3 Installationsanweisungen

Hinweise zur Montage
Montieren Sie das Gerät an einem Ort, an dem es keinen extremen Temperaturen oder Umweltbedingungen
ausgesetzt ist. Der Temperaturbereich für dieses Gerät ist in den technischen Daten zum Produkt aufgeführt.
Eine längere Lagerung oder ein längerer Betrieb bei Temperaturen über dem angegebenen Temperaturbereich
kann zu einem Versagen des Geräts führen. Schäden durch extreme Temperaturen und daraus resultierende
Folgen sind nicht von der Garantie abgedeckt.
Beachten Sie bei der Auswahl eines Montageorts folgende Hinweise.
• Der Montageort sollte während der Bootsführung eine optimale Sicht auf das Gerät gewähren.
• Der Montageort sollte einfachen Zugriff auf alle Schnittstellen des Geräts ermöglichen, z. B. Tastatur,
Touchscreen und Kartenleser (sofern verfügbar).
• Der Montageort muss sich für das Gewicht des Geräts eignen und das Gerät vor übermäßigen Vibrationen
und Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung und den Anschluss aller Kabel bieten.
• Bei der bündigen Montage des Geräts darf es sich beim Montageort nicht um eine ebene, horizontale Fläche
handeln. Der Montageort sollte einen vertikalen Winkel aufweisen.
Der Montageort und der Betrachtungswinkel sollten vor der Montage des Geräts getestet werden. Bei hohen
Betrachtungswinkeln über- und unterhalb des Displays ist die Bilddarstellung u. U. schlecht.
Montage des Geräts mit Haltebügel
Wenn Sie die Halterung in Glasfasermaterial einlassen und festschrauben, wird die Verwendung eines
Senkkopfbohrers empfohlen, um die Ansenkung nur durch die oberste Gelcoat-Schicht zu bohren. Dadurch
wird Rissen in der Gelschicht beim Anziehen der Schrauben vorgebeugt.
Sie können die Halterung verwenden, um das Gerät mithilfe eines Haltebügels auf einer ebenen Oberfläche zu
montieren.

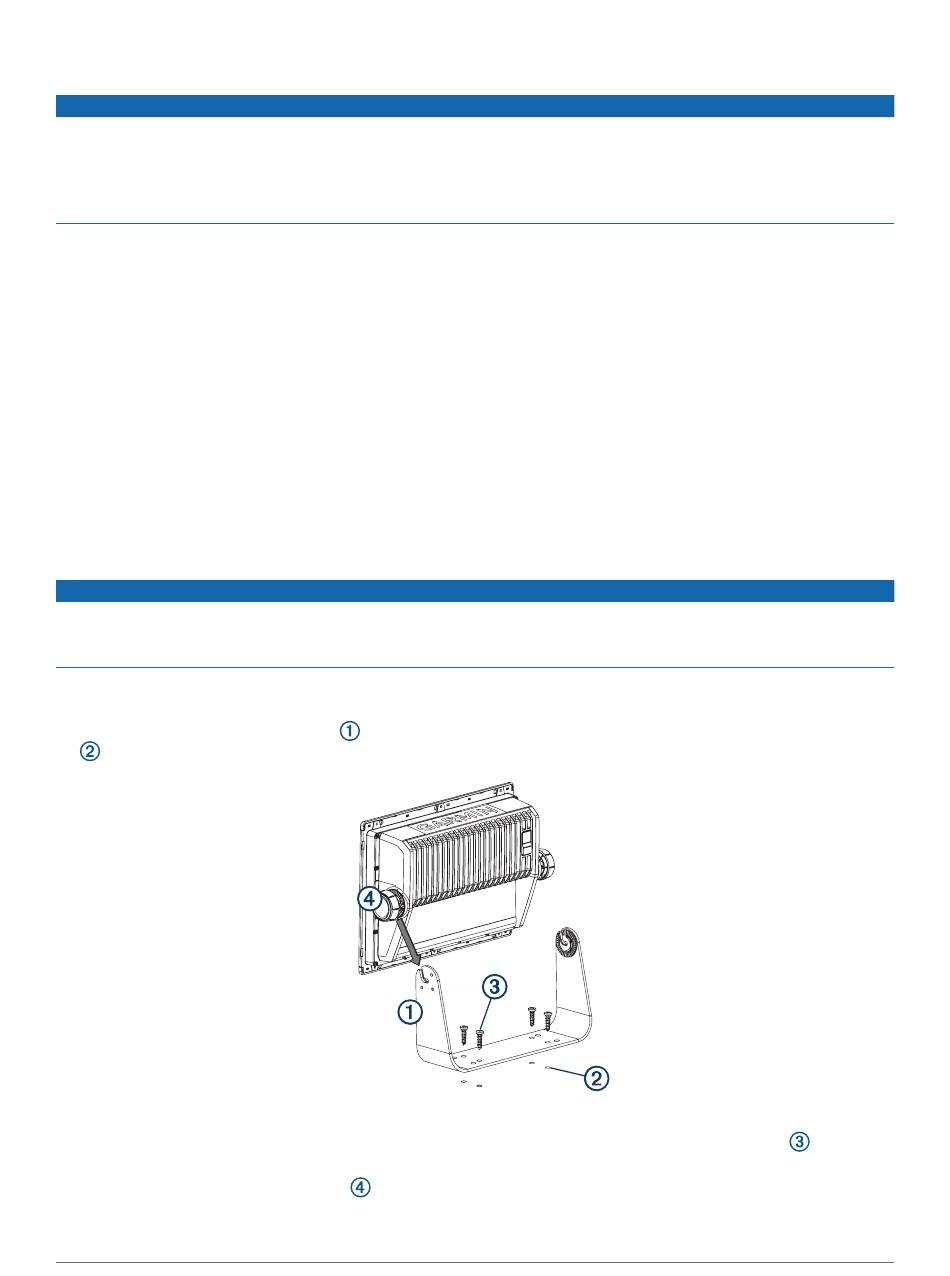

1 Verwenden Sie die Bügelhalterung
.
2 Bringen Sie mit einem Bohrer (3 mm (
3 Befestigen Sie die Bügelhalterung mit den mitgelieferten Unterlegscheiben und Holzschrauben
Oberfläche.
4 Bringen Sie die Befestigungsknöpfe
HINWEIS
HINWEIS
als Schablone, und kennzeichnen Sie die Positionen der Vorbohrungen
1
/ Zoll)) die Vorbohrungen an.
8
an den Seiten des Geräts an.
an der
5
