Bestimmungsgemäße Verwendung
- Messung von Gleichspannungen bis maximal 1000 VDC
- Messung von Wechselspannungen bis maximal 750 VACrms (VC-840: True Rms)
- Messung von Gleich- oder Wechselströmen bis max. 20A, max. 10s lang mit 15
Minuten Pause zwischen jeder Messung
- Kapazitätsmessungen bis max. 100 uF
- Frequenzmessung bis max. 10 MHz und Messung des Puls-Pausenverhältnisses
(Duty-Cycle, informativ)
- Messung von Widerständen bis max. 40 MOhm
- Durchgangsprüfung und Diodentest
- Temperaturmessung (nur VC-840) bis max. +1000°C
- Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige
Umgebungsbedingungen sind:
- Nässe oder zu hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung der(s) Meß-
geräte(s), außerdem ist dies mit Gefahren, wie z. B. Kurzschluß, Brand, elektrischer
Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert, bzw. umgebaut
werden! Die Sicherheitshinweise sind unbedingt zu beachten!

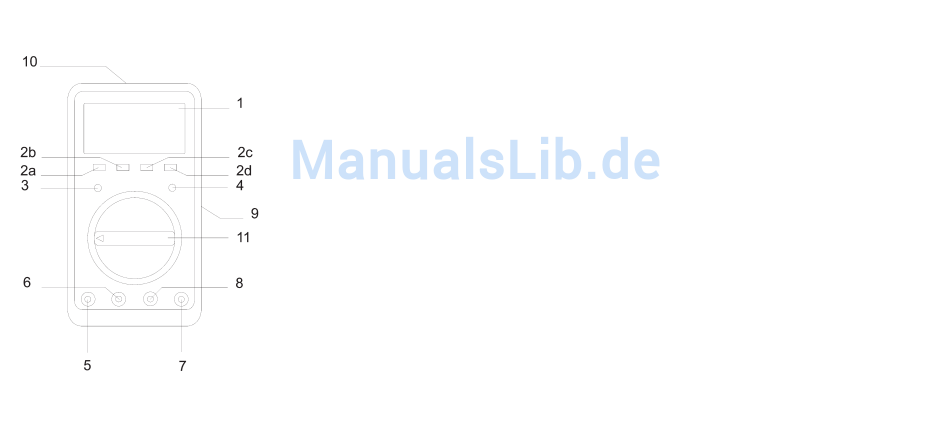

Einstellelemente

Abbildung (Ausklappseite)
1. 3 / -stellige Flüssigkristallanzeige (= Liquid-Crystal-Display = LCD) und Anzeige
3
4
der Funktionen und Maßeinheiten
2. Drucktastenfeld mit den Funktionstastern 2 a "RANGE" (manuelle Bereichswahl),
2 b "Hz %" (Umschaltung von Frequenzmessung auf Duty-cycle), 2 c "REL" (Rela-
tiv = Bezugswertmessung) und 2 d "HOLD H" (Festhalten)
3. Taster "POWER" für Meßgerät ein / aus
4. Taster für die Unterfunktionen (farbig hinterlegt)
5. 20-A-Eingang Dieser Meßeingang ist mit 20A (-Sicherung) abgesichert und für
Gleich- und Wechselströme bis max. 20 A (max. 10 s lang mit 15 Min. Pause zwi-
schen den Messungen) zugelassen.
6. mA-Eingang An diesem Eingang können Gleich- und Wechselströme bis max.
400 mA gemessen werden (abgesichert mit einer flinken 0,5 A-Sicherung).
Außerdem bedeutet beim VC-840 dieser Eingang den Pluspol bei der Temperatur-
messung.
