2.3

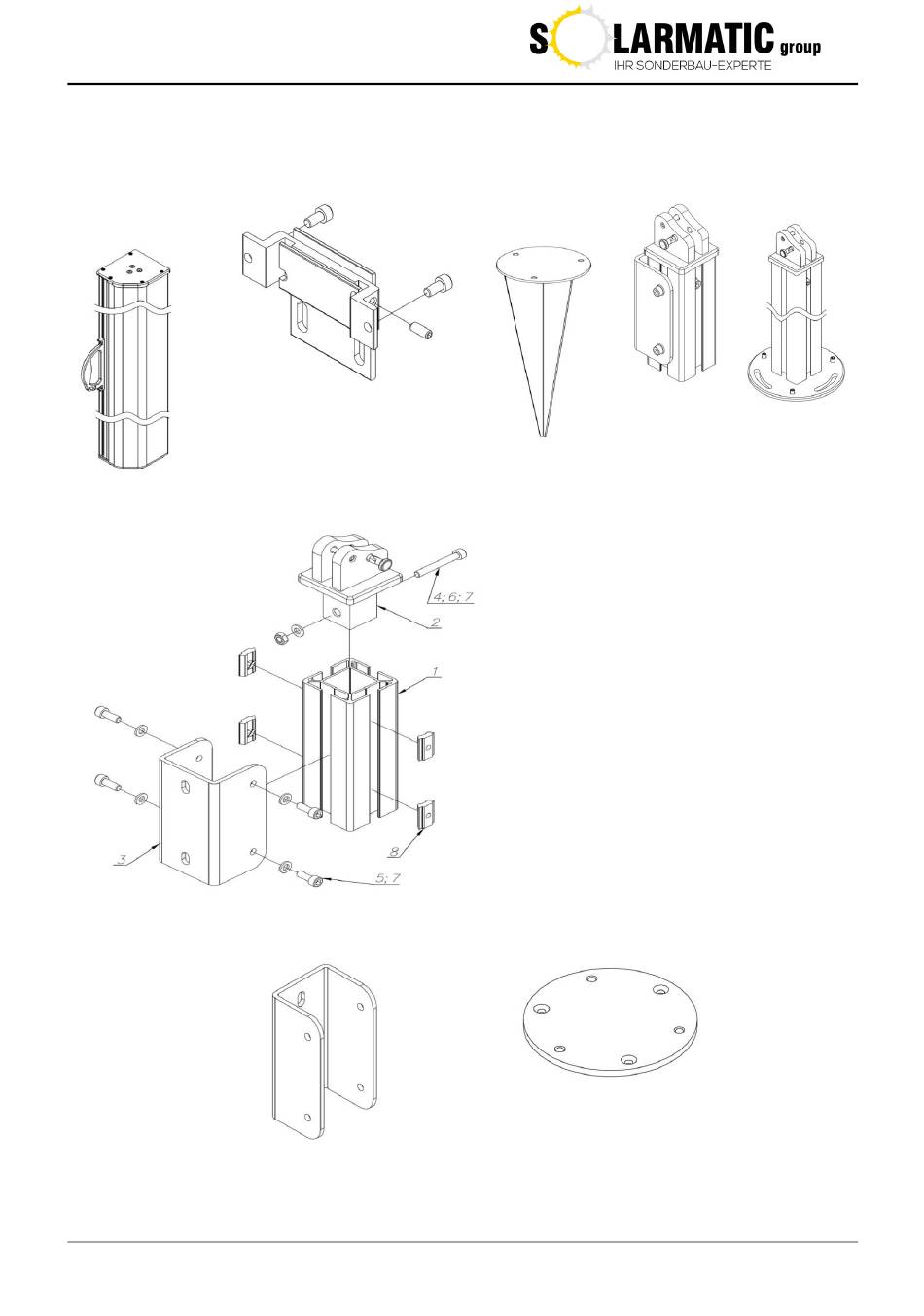

Elemente
Kassette
(Antriebsseite links
auf der Zeichnung)
Kassettenkonsole
Fester Wandhalter
Montagefuß für
Wandhalter
weichen
Untergrund
Elemente des Wandhalters:
1) Windbreaker- Pfosten L=150mm-1St.
2) Griffbefestigung Satz - 1 St.
3) fester Wandhalter - 1 St.
4) Schraube M6x45 (DIN 912) - 1 St.
5) Schraube M6x16 (DIN 912) - 4 St.
6) Mutter M6 (DIN 934) - 1 St.
7) Unterlegscheibe 6 (DIN 125-1A) - 6 St.
8) Montageeinsatz DSP M6 - 4 St.
Bodenplatte
Pfosten
Seite 3 / 16
