Montage der Seitenwandmarkise

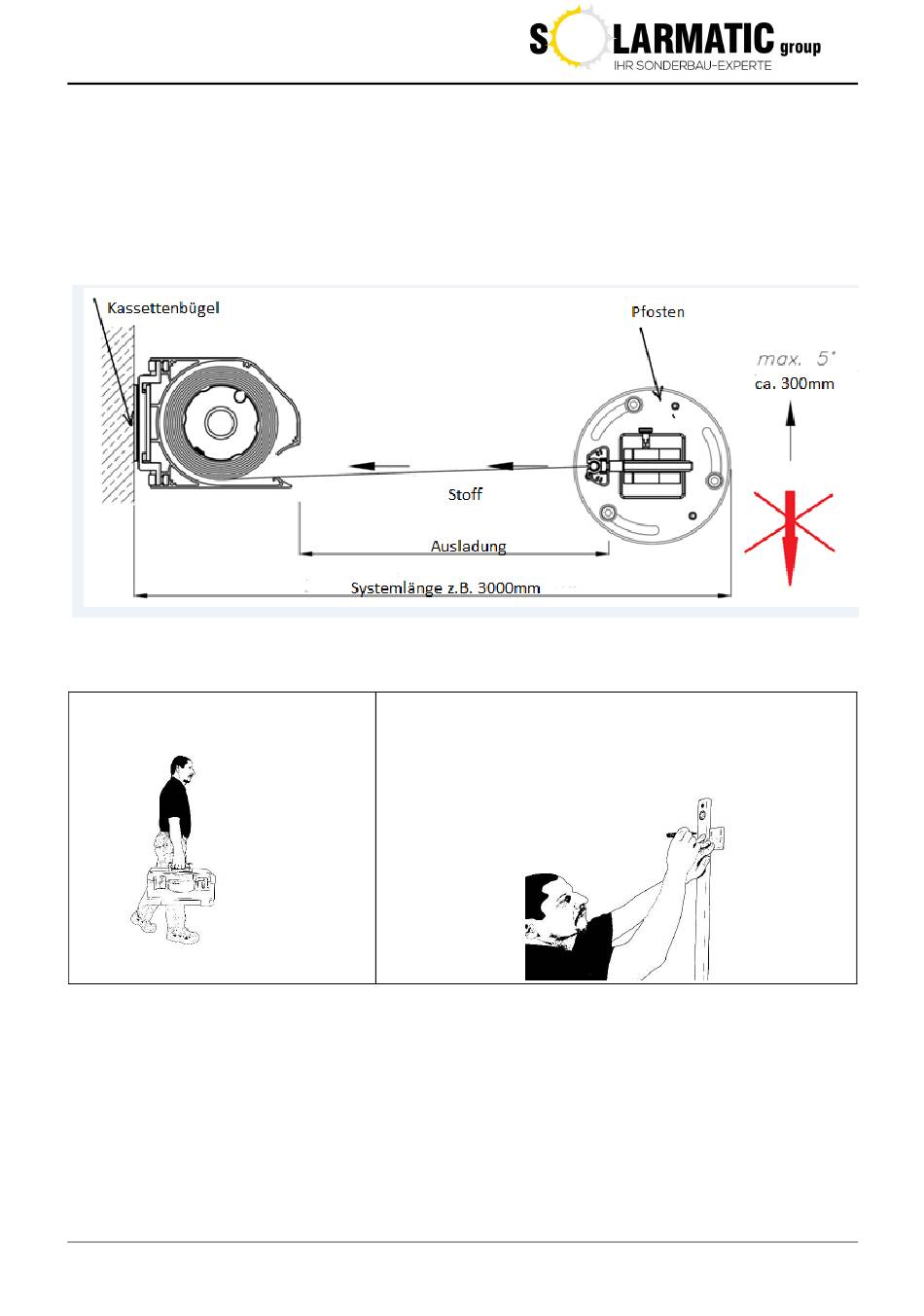

Bringen Sie die Kassettenhalter so an, dass das Aufwickeln des Tuches und Einsetzen des Fallprofils in der
Kassette in einer Linie möglich ist (die beiden waagerechten Pfeile auf der unteren Zeichnung stellen dies dar).
Die Entfernung zw. dem Kassettenbügel und Wandhalter/ Pfosten darf nicht größer als die
Markisenausladung sein. Eine Abweichung des Wandhalters/Pfostens um 5
Pfeil dargestellte Richtung auf der unteren Zeichnung ist noch zulässig. Eine Verschiebung des Wandhalters
in die mit dem durchgestrichenen Pfeil gekennzeichnete Richtung ist nicht zulässig.
3.8.1
Montage der Kassettenbügel
1) Bereiten Sie Montagewerkzeug
entsprechend der Aufstellung vor.
2) Beginnen Sie die Montage durch Festlegen und Markieren der
Position des Kassettenbügels. Prüfen Sie mit Hilfe der
Wasserwaage, ob der Kassettenbügel im Lot ist und markieren
sie die Bohrlöcher.
o
(ca. 300 mm) in die mit dem
