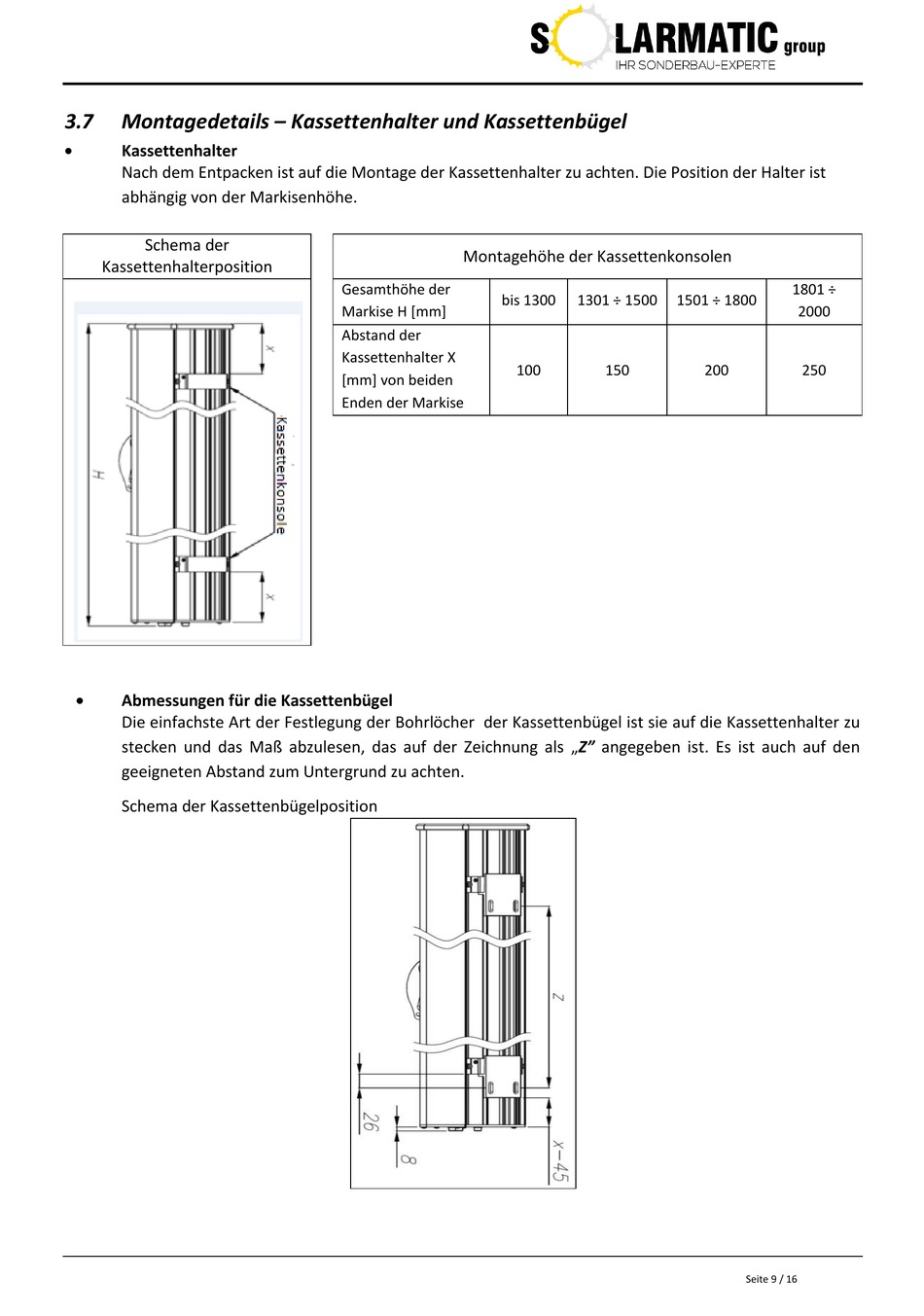

Montagedetails – Kassettenhalter und Kassettenbügel
Kassettenhalter
Nach dem Entpacken ist auf die Montage der Kassettenhalter zu achten. Die Position der Halter ist
abhängig von der Markisenhöhe.
Schema der
Kassettenhalterposition
Abmessungen für die Kassettenbügel
Die einfachste Art der Festlegung der Bohrlöcher der Kassettenbügel ist sie auf die Kassettenhalter zu
stecken und das Maß abzulesen, das auf der Zeichnung als „Z" angegeben ist. Es ist auch auf den
geeigneten Abstand zum Untergrund zu achten.
Schema der Kassettenbügelposition
Montagehöhe der Kassettenkonsolen
Gesamthöhe der
bis 1300
Markise H [mm]
Abstand der
Kassettenhalter X
100
[mm] von beiden
Enden der Markise
1301 ÷ 1500
1501 ÷ 1800
150
200
Seite 9 / 16
1801 ÷
2000
250
