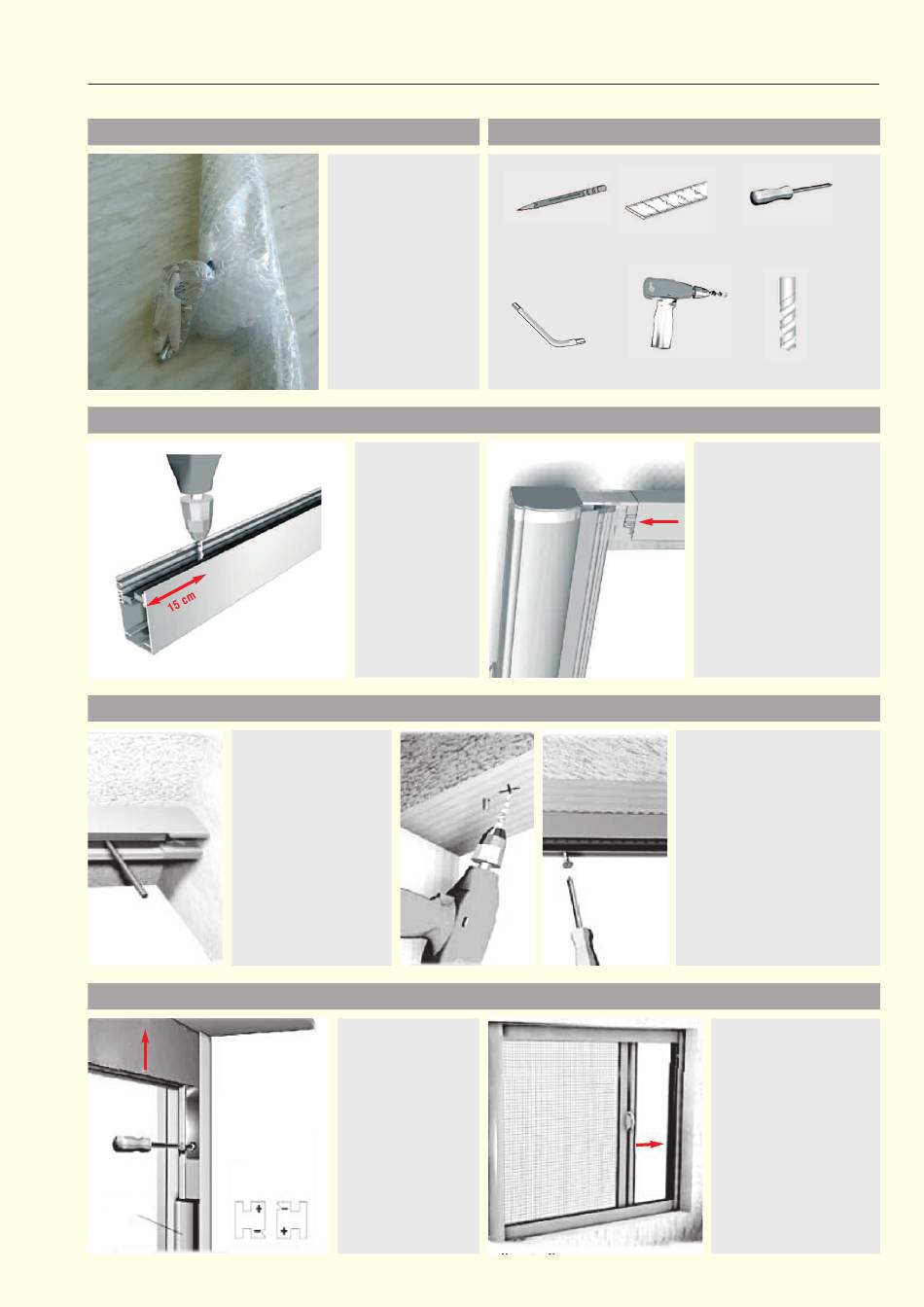

Solarmatic IS-1Q Montageanleitung

Montage in die Laibung
1. Vorbereitungen
3. Montage
3. Montage
Abb. 5 Anzeichnen:
Insektenschutzrollo po-
sitionieren und Befesti-
gungslöcher anzeichnen.
Wenn ein innenliegender
Griff montiert wird,
muss auf die Funktion
des Rollladens und das
Schließen der Tür ge-
achtet werden. Der Griff
5
ragt 27 mm heraus.
3. Montage
Einkerbungen
beachten
Magnetleiste
Copyright by www.INSEKTENROLLOS.de, Stand 07.2010. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
Abb. 1:
Rollokassette ein-
schließlich
2 abnehmbaren
Seitenabdeckungen,
2 Führungsschienen,
1 Magnetleiste
1 Griff
1
Abb. 3 Bohren:
Führungsschienen
mit Öffnungen
nach oben legen.
links und rechts
15 cm abmessen
und markieren,
mit 4,5 mm Boh-
rer mittig bohren
3
Abb. 8 Magnetlei-
ste anpassen:
Magnetleiste positio-
nieren, anzeichnen,
vorbohren und fest-
schrauben.
Einschnitte an den
Magnetleisten dürfen
sich nicht gegenüber
liegen.
8
Rollo Typ IS-1Q / IS-2Q
2. bereitzustellende Werkzeuge
Bleistift Maßband
Inbusschlüssel Bohrmaschine
4
6 7
Kreuzschlitz-Schraubendreher
Metallbohrer
4,5 mm u. 10,0
Abb. 4:
Führungsschienen bis
zum Anschlag in den Rol-
lokasten einschieben
(schräge Bürste nach
außen).
Abb. 6, 7:
Dübellöcher mit 6 mm Steinboh-
rer bohren und Dübel einsetzen.
Für optimale Dichtigkeit Kompri-
band aus Montage Profi-Kit ver-
wenden und an Insektenschutz-
rollo anbringen. Insektenschutz-
rollo positionieren und Schrau-
ben befestigen. (Führungs-
schienen müssen parallel und
nicht verdreht montiert werden!)
Abb. 9 Endkontrolle:
Auf Dichtigkeit und
Funktion prüfen.
Insektenschutzrollo zu-
ziehen bis sich die Ma-
gnetleisten vebinden.
9
2
