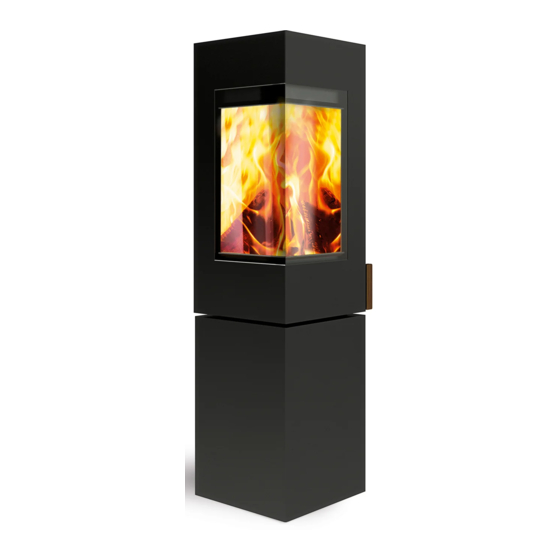

RAIS/attika Q-BE INSERT Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Q-BE INSERT:
- Bedienungsanleitung (45 Seiten) ,
- Benutzerhandbuch (579 Seiten) ,
- Bedienungsanleitung (77 Seiten)
Verwandte Anleitungen für RAIS/attika Q-BE INSERT
Inhaltszusammenfassung für RAIS/attika Q-BE INSERT
- Seite 1 B R U G E R M A N U A L B E D I E N U N G S A N L E I T U N G User MANUAL M A N U E L D ’ U T I L I S AT E U R BRUKSANVISNING B R U K S A N V I S N I N G KÄYTTÖOPAS...
-
Seite 2: Recycling
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT HEIZEN SIE UMWELTFREUNDLICH! 3 umweltfreundliche Ratschläge für vernünftiges Heizen - gesunder Menschenverstand für Umwelt und Portemonnaie. 1. Effektives Anfeuern. Verwenden Sie kleine Holzstücke (Tannenholz) und einen geeigneten Anzünder - z.B. paraffingetränkte Holzfaserrollen/ Sägemehl. -
Seite 3: Inhaltsverzeichnis
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Q-BE INSERT Revision : 25/09-2015 Dato EINLEITUNG ..........................4 GARANTIE ..........................5 SPEZIFIKATIONEN ........................6 MASSE ..........................7 KONVEKTION ........................8 WAHL DER MATERIALIEN ZUM EINBAU.................8 SCHORNSTEIN ........................9 INSTALLATION ........................10 Q-BE INSERT - EINBAU DES OFENEINSATZES ................11 ECKAUFSTELLUNG ......................12... -
Seite 4: Einleitung
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Einleitung Herzlichen Glückwunsch zu Ihrem neuen RAIS/ attika - Kaminofen. Ein RAIS/ attika - Kaminofen ist nicht einfach nur eine Wärmequelle, sondern auch ein Ausdruck dafür, dass Sie in Ihrem Zuhause Wert auf Design und gute Qualität legen. -
Seite 5: Garantie
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Garantie Die RAIS/ attika-Kaminöfen werden mehrere Male auf ihre Sicherheit sowie die Qualität der Materialien und die Verarbeitung hin kontrolliert. Wir geben eine Garantie auf alle Modelle, der Garantiezeitraum beginnt mit dem Datum der Installation. -
Seite 6: Spezifikationen
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Spezifikationen DTI Ref.: 300-ELAB-2153-EN / 300-ELAB-2153-NS Q-BE INSERT Nennleistung (kW): Mind./ Max. Leistung (kW): 4 - 8 Beheizte Fläche (m 60 - 120 Breite/ Tiefe/ Höhe des Ofens (mm): 424-422-970 Breite/ Tiefe/ Höhe der Brennkammer (mm): 239-239-505 Empfohlene Holzmenge bei einer Füllung (kg): (Ver-... -
Seite 7: Masse
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Maße Set fra bagside Air inlet same center as outlet Set fra bagside... -
Seite 8: Konvektion
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Konvektion Die RAIS/ attika - Öfen sind Konvektionsöfen. Konvektion bedeutet, dass eine Luftzirkulation entsteht, die die Wärme gleichmäßiger im ganzen Raum verteilt. kalte Luft wird über den Boden des Ofens angesaugt und strömt durch die Brennkammer, wobei sie sich erwärmt. -
Seite 9: Schornstein
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Schornstein Das Rauchrohr kann nur an der Oberseite des Ofens angeschlossen werden. Es gibt am Ofen keinen hinteren Abgang zum Rauchrohr. Der Schornstein ist die treibende Kraft, mit der man den Ofen in Betrieb nehmen kann. Denken Sie daran, dass auch der beste Kaminofen nicht optimal funktioniert, wenn der Schornstein nicht den benötigten und korrekten Zug aufweist. -
Seite 10: Installation
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Installation Es ist wichtig, dass der Ofen korrekt installiert wird, und zwar sowohl für die Umwelt, als auch für die Sicherheit. Bei der Installation des Ofens müssen alle lokalen Regeln und Verordnungen eingehalten werden, einschließlich derjenigen, die auf nationale oder europäische Normen verweisen. -
Seite 11: Q-Be Insert - Einbau Des Ofeneinsatzes
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Wenn Sie einen Platz für Ihren RAIS/ attika-Kaminofen auswählen, sollten Sie auch an die Wärmeverteilung in den anderen Räumen denken. So werden Sie am meisten Freude an Ihrem Ofen haben. Siehe Kennzeichnungsschild am Kaminofen. -
Seite 12: Eckaufstellung
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Eckaufstellung Nicht isoliertes Rauchrohr Innerer Abstand (A) zu nicht Äußerer Abstand (B) zu Brennbarem (mind.) Brennbarem (mind.) 50 mm 350 mm 100 mm 0 mm Zum Beispiel: Bei einem Abstand von 50 mm zu einer nicht brennbaren Wand (A) muss der Abstand zur brennbaren Wand/ Türrahmen 350 mm (B) betragen. - Seite 13 Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Um die warme Luft aus den Kon- vektionsrosten zu leiten, muss eine schräge, nicht brennbare Platte (z.B. Fermacell) direkt über Die Konvektionsöffnungen den Rosten montiert werden. werden direkt unter der schrä- gen Platte platziert.
-
Seite 14: Verwenden Sie Nur Empfohlene Brennstoffe
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Es ist nicht gestattet, lackierte, laminierte oder imprägnierte Hölzer, Hölzer mit Kunst- stoffüberzug, gestrichenen Holzabfall, Spanplatten, Holzwerkstoffe, Hausmüll, Papier- briketts und Steinkohle zu verfeuern, da sich hierbei ein stinkender Rauch entwickelt, der giftig sein kann. -
Seite 15: Automatische Regulierung Der Verbrennungsluft (Cleverair™)
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Automatische Regulierung der Verbrennungsluft (CleverAIR™) Dieser Ofen ist mit einer selbsttätigen und selbstregulierenden Luftklappe versehen. Aus diesem Grund gibt es keinen Klappengriff. Man muss nicht mehr tun, als trockenes Holz in den Ofen zu geben und zu entzünden. -
Seite 16: Erstes Anfeuern
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Erstes Anfeuern Ein vorsichtiger Start macht sich bezahlt. Beginnen Sie mit einem kleinen Feuer, damit sich der Kaminofen an die hohe Temperatur gewöhnen kann. Das ist der beste Beginn, und eventuelle Schäden werden so vermieden. - Seite 17 Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT...
-
Seite 18: Kontrolle
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Achtung! Wenn das Feuer seit zu langer Zeit heruntergebrannt ist (eine zu geringe Glutschicht), kann es einige Zeit dauern, bis man es wieder in Gang gebracht hat. Beim Heizen sollte der Rauch, der aus dem Schornstein kommt, nahezu unsichtbar sein, man sieht nur ein “Flimmern”... - Seite 19 Advarsel Advarsel Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Hvis brændet kun ulmer eller ryger, og der tilføres for lidt luft, udvikles der Hvis brændet kun ulmer eller ryger, og der tilføres for lidt luft, udvikles der Hvis brændet kun ulmer eller ryger, og der tilføres for lidt luft, udvikles der uforbrændte røggasser.
-
Seite 20: Reinigung Und Pflege
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Reinigung und Pflege Der Kaminofen und der Schornstein müssen einmal im Jahr vom Schornsteinfeger in Augen- schein genommen werden. Bei Reinigungs - und Pflegearbeiten sollte der Ofen kalt sein Wenn das Glas verrußt ist: •... -
Seite 21: Säuberung Des Rauchabzugs
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Säuberung des Rauchabzugs Um Zugang zu den Rauchwegen zu bekommen, müssen Sie die oberste Platte entfernen - die Rauchwendeplatte ist aus Vermiculit und einer Rauchschikane (Stahlplatte) hergestellt. Entfernen Sie die Rauchwendeplatte vorsichtig,... -
Seite 22: Betriebsstörungen
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Entfernen Sie Staub und Schmutz und setzen Sie die Teile in umgekehrter Reihenfolge wieder ein. Achtung!! Seien Sie vorsichtig, wenn Sie die Rauchwendeplatte und die Rauchschikane wieder einsetzen. Betriebsstörungen Es dringt Rauch aus der Tür Möglicherweise ein zu niedriger Zug im Schornstein, <... -
Seite 23: Verringerter Zug Im Schornstein
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Verringerter Zug im Schornstein Kann an Folgendem liegen • der Temperaturunterschied ist zu gering, z.B. bei einem schlecht isolierten Schornstein • die Außentemperatur ist zu hoch, z.B. im Sommer • es ist windstill •... -
Seite 24: Zubehör Q-Be
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT Zubehör Q-BE 707480490 Konvektionsrost Adapter für Rauchrohr 707480490 - sort 709131290 - sort 707480890 - sort 707480890 707480490 Ersatzteile Q-BE INSERT 707480890 Wenn andere Ersatzteile als die von RAIS empfohlenen verwendet werden, erlischt die Garantie. - Seite 25 Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT...
-
Seite 26: Prüfzertifikat (Dänemark)
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT... -
Seite 27: Ce-Kennzeichnung
Deutsch RAIS/attika - Benutzerhandbuch für den Q-BE INSERT CE label Produced at: RAIS A/S, Industrivej 20, 9900 Frederikshavn, Danmark EN 13229:2001+A1:2003+A2:2004 Raumheizer für feste Brennstoffe Appliance fired by wood EC.NO: 262 Poêle pour combustibles solides Q-BE INSERT Anordningen må kun installeres i forbindelse med ubrændbart materiale. -
Seite 28: Attika Feuer Ag
ATTIKA FEUER AG Brunnmatt 16 CH-6330 Cham Switzerland www.attika.ch RAIS A/S Industrivej 20 DK-9900 Frederikshavn Denmark www.rais.dk...
