PSEN ma1.3a/b-22

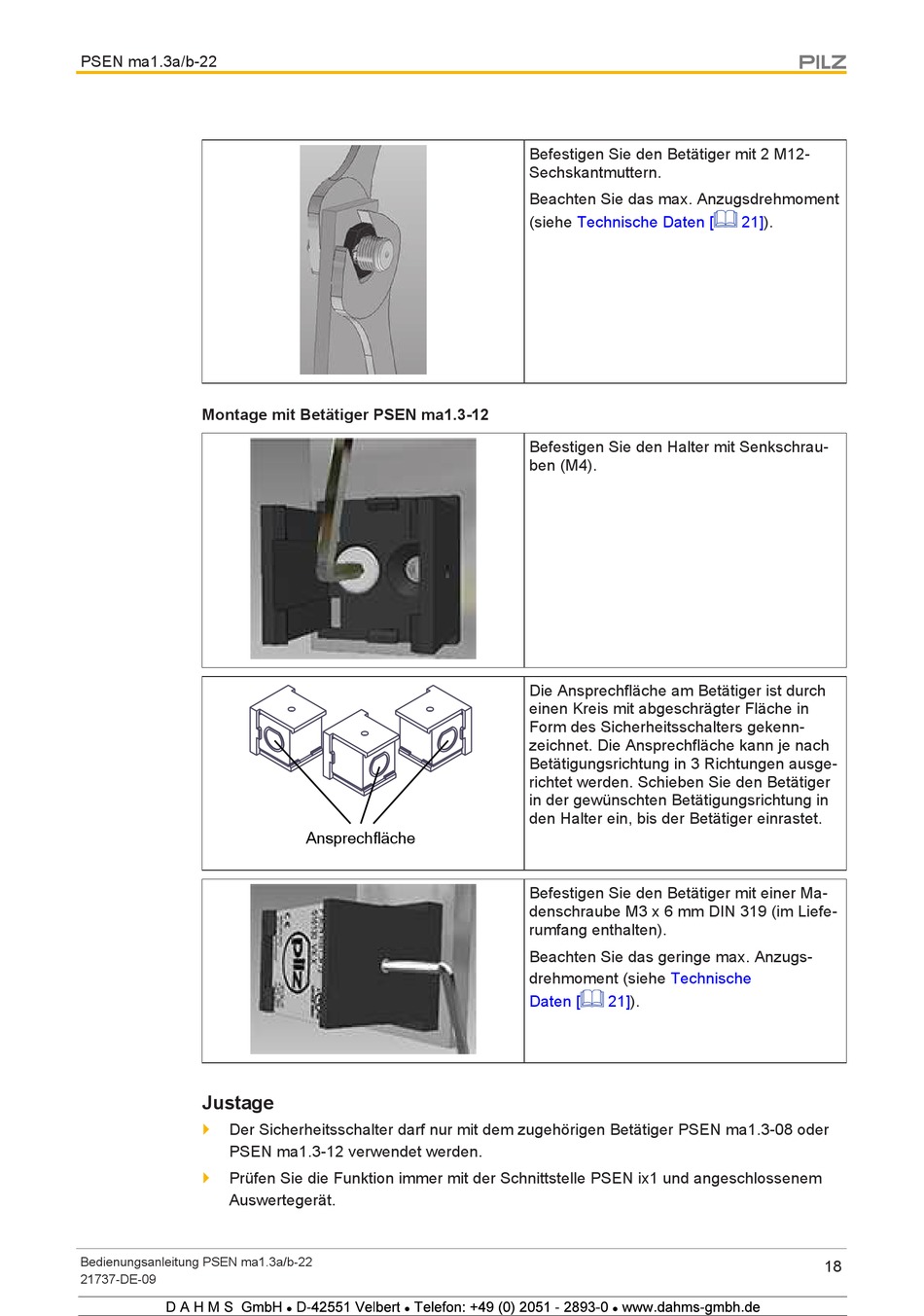

Montage mit Betätiger PSEN ma1.3-12

Justage

} Der Sicherheitsschalter darf nur mit dem zugehörigen Betätiger PSEN ma1.3-08 oder
PSEN ma1.3-12 verwendet werden.
}
Prüfen Sie die Funktion immer mit der Schnittstelle PSEN ix1 und angeschlossenem
Auswertegerät.
Bedienungsanleitung PSEN ma1.3a/b-22
21737-DE-09
1234 567 2
Ansprechfläche
9   7               9  9
8 8
Befestigen Sie den Betätiger mit 2 M12-
Sechskantmuttern.
Beachten Sie das max. Anzugsdrehmoment
(siehe Technische Daten [
Befestigen Sie den Halter mit Senkschrau-
ben (M4).
Die Ansprechfläche am Betätiger ist durch
einen Kreis mit abgeschrägter Fläche in
Form des Sicherheitsschalters gekenn-
zeichnet. Die Ansprechfläche kann je nach
Betätigungsrichtung in 3 Richtungen ausge-
richtet werden. Schieben Sie den Betätiger
in der gewünschten Betätigungsrichtung in
den Halter ein, bis der Betätiger einrastet.
Befestigen Sie den Betätiger mit einer Ma-
denschraube M3 x 6 mm DIN 319 (im Liefe-
rumfang enthalten).
Beachten Sie das geringe max. Anzugs-
drehmoment (siehe Technische
Daten [ 21]).
! " # 6$ 9 % 67 # !
8
21]).
