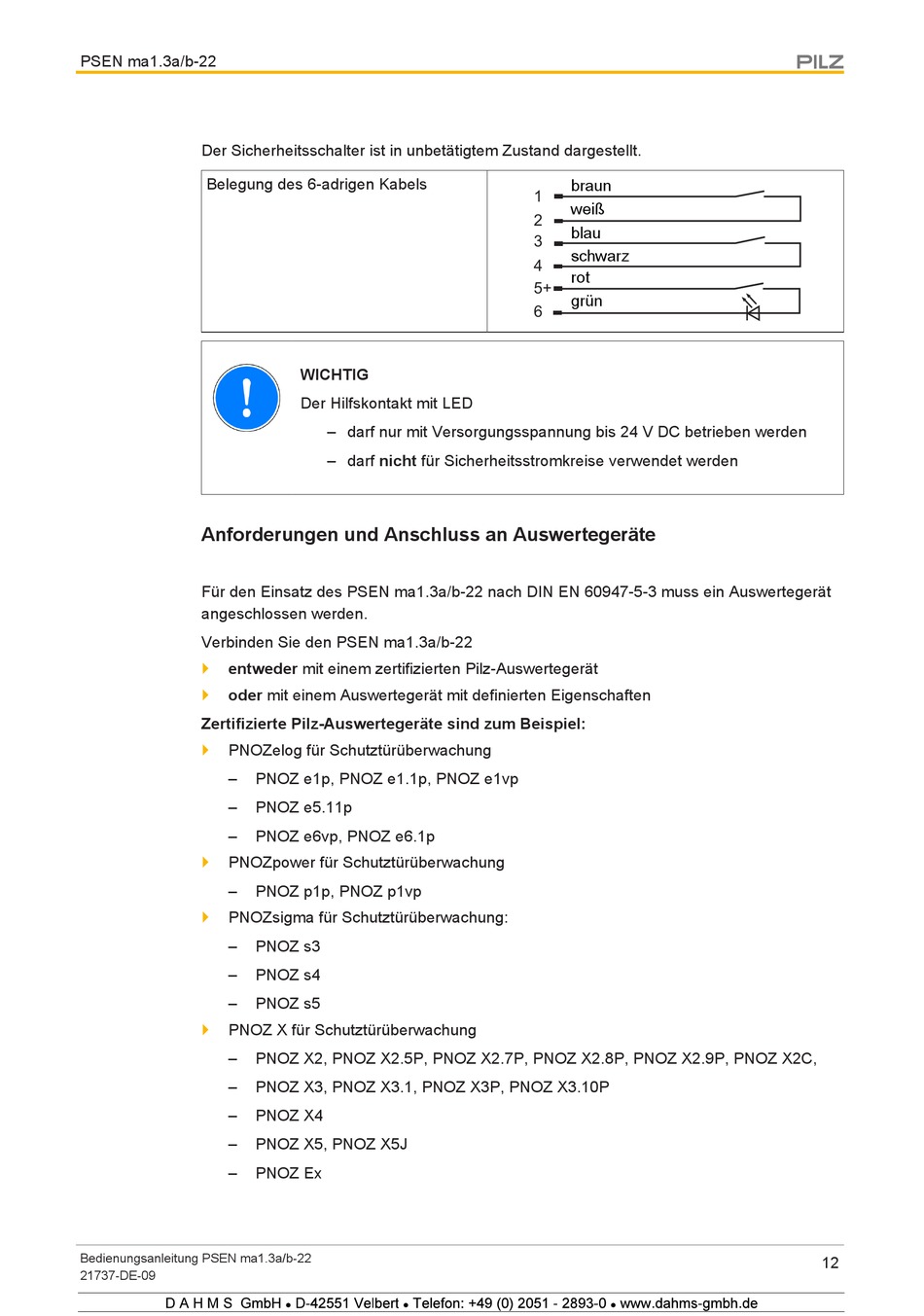

Pilz PSEN ma1.3a/b-22 Bedienungsanleitung Seite 12

PSEN ma1.3a/b-22
Der Sicherheitsschalter ist in unbetätigtem Zustand dargestellt.
Belegung des 6-adrigen Kabels
Anforderungen und Anschluss an Auswertegeräte
Für den Einsatz des PSEN ma1.3a/b-22 nach DIN EN 60947-5-3 muss ein Auswertegerät
angeschlossen werden.
Verbinden Sie den PSEN ma1.3a/b-22
} entweder mit einem zertifizierten Pilz-Auswertegerät
}
oder mit einem Auswertegerät mit definierten Eigenschaften
Zertifizierte Pilz-Auswertegeräte sind zum Beispiel:
}
PNOZelog für Schutztürüberwachung
–
–
–
} PNOZpower für Schutztürüberwachung
–
}
PNOZsigma für Schutztürüberwachung:
–
–
–
} PNOZ X für Schutztürüberwachung
–
–
–
–
–
Bedienungsanleitung PSEN ma1.3a/b-22
21737-DE-09
1234 567 2
WICHTIG
Der Hilfskontakt mit LED
– darf nur mit Versorgungsspannung bis 24 V DC betrieben werden
– darf nicht für Sicherheitsstromkreise verwendet werden
PNOZ e1p, PNOZ e1.1p, PNOZ e1vp
PNOZ e5.11p
PNOZ e6vp, PNOZ e6.1p
PNOZ p1p, PNOZ p1vp
PNOZ s3
PNOZ s4
PNOZ s5
PNOZ X2, PNOZ X2.5P, PNOZ X2.7P, PNOZ X2.8P, PNOZ X2.9P, PNOZ X2C,
PNOZ X3, PNOZ X3.1, PNOZ X3P, PNOZ X3.10P
PNOZ X4
PNOZ X5, PNOZ X5J
PNOZ Ex
9   7               9  9
8 8
braun
1
weiß
2
blau
3
schwarz
4
rot
5+
grün
6
