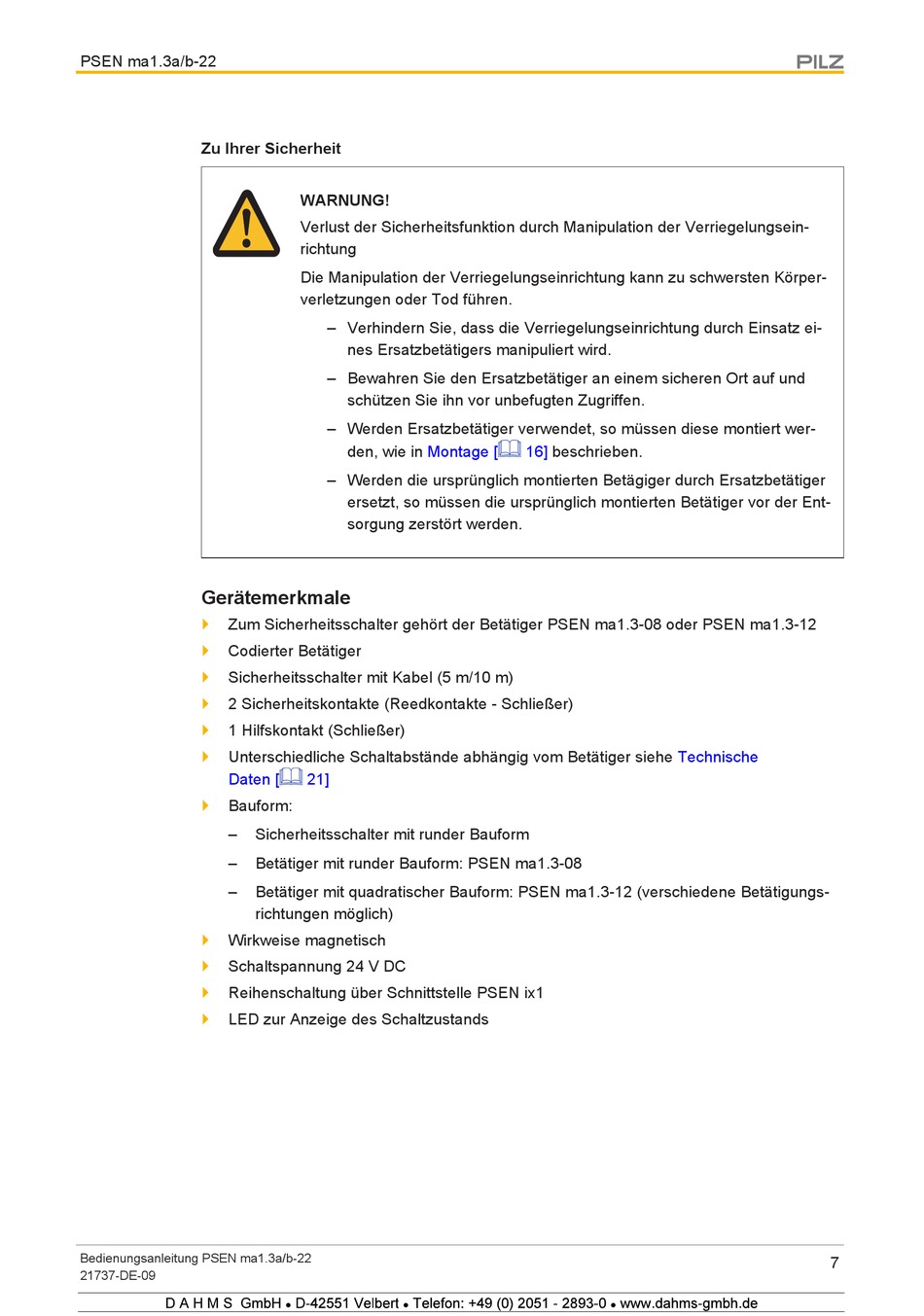

Pilz PSEN ma1.3a/b-22 Bedienungsanleitung Seite 7

PSEN ma1.3a/b-22
Zu Ihrer Sicherheit
Gerätemerkmale
}
Zum Sicherheitsschalter gehört der Betätiger PSEN ma1.3-08 oder PSEN ma1.3-12
}
Codierter Betätiger
}
Sicherheitsschalter mit Kabel (5 m/10 m)
} 2 Sicherheitskontakte (Reedkontakte ‑ Schließer)
} 1 Hilfskontakt (Schließer)
}
Unterschiedliche Schaltabstände abhängig vom Betätiger siehe
Daten [
} Bauform:
–
–
–
}
Wirkweise magnetisch
} Schaltspannung 24 V DC
} Reihenschaltung über Schnittstelle PSEN ix1
}
LED zur Anzeige des Schaltzustands
Bedienungsanleitung PSEN ma1.3a/b-22
21737-DE-09
1234 567 2
WARNUNG!
Verlust der Sicherheitsfunktion durch Manipulation der Verriegelungsein-
richtung
Die Manipulation der Verriegelungseinrichtung kann zu schwersten Körper-
verletzungen oder Tod führen.
– Verhindern Sie, dass die Verriegelungseinrichtung durch Einsatz ei-
nes Ersatzbetätigers manipuliert wird.
– Bewahren Sie den Ersatzbetätiger an einem sicheren Ort auf und
schützen Sie ihn vor unbefugten Zugriffen.
– Werden Ersatzbetätiger verwendet, so müssen diese montiert wer-
den, wie in Montage [
– Werden die ursprünglich montierten Betägiger durch Ersatzbetätiger
ersetzt, so müssen die ursprünglich montierten Betätiger vor der Ent-
sorgung zerstört werden.
21]
Sicherheitsschalter mit runder Bauform
Betätiger mit runder Bauform: PSEN ma1.3-08
Betätiger mit quadratischer Bauform: PSEN ma1.3-12 (verschiedene Betätigungs-
richtungen möglich)
9   7               9  9
8 8
16] beschrieben.
