Aufbauanweisungen
Mechanischer Aufbau
DP-33
10
Digitalpiano

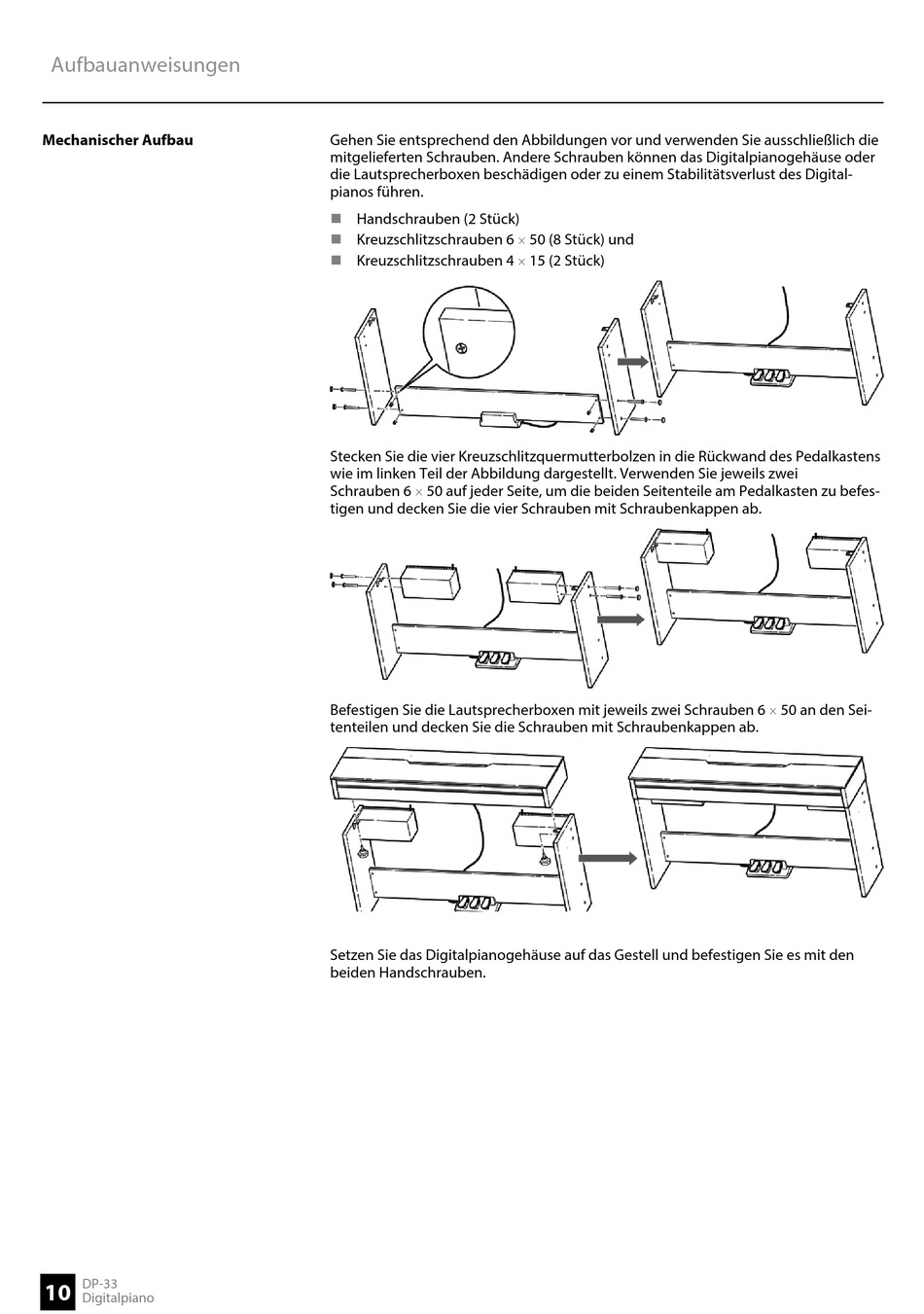

Gehen Sie entsprechend den Abbildungen vor und verwenden Sie ausschließlich die
mitgelieferten Schrauben. Andere Schrauben können das Digitalpianogehäuse oder
die Lautsprecherboxen beschädigen oder zu einem Stabilitätsverlust des Digital‐
pianos führen.
Handschrauben (2 Stück)
n
Kreuzschlitzschrauben 6 ´ 50 (8 Stück) und
n
Kreuzschlitzschrauben 4 ´ 15 (2 Stück)
n
Stecken Sie die vier Kreuzschlitzquermutterbolzen in die Rückwand des Pedalkastens
wie im linken Teil der Abbildung dargestellt. Verwenden Sie jeweils zwei
Schrauben 6 ´ 50 auf jeder Seite, um die beiden Seitenteile am Pedalkasten zu befes‐
tigen und decken Sie die vier Schrauben mit Schraubenkappen ab.
Befestigen Sie die Lautsprecherboxen mit jeweils zwei Schrauben 6 ´ 50 an den Sei‐
tenteilen und decken Sie die Schrauben mit Schraubenkappen ab.
Setzen Sie das Digitalpianogehäuse auf das Gestell und befestigen Sie es mit den
beiden Handschrauben.
