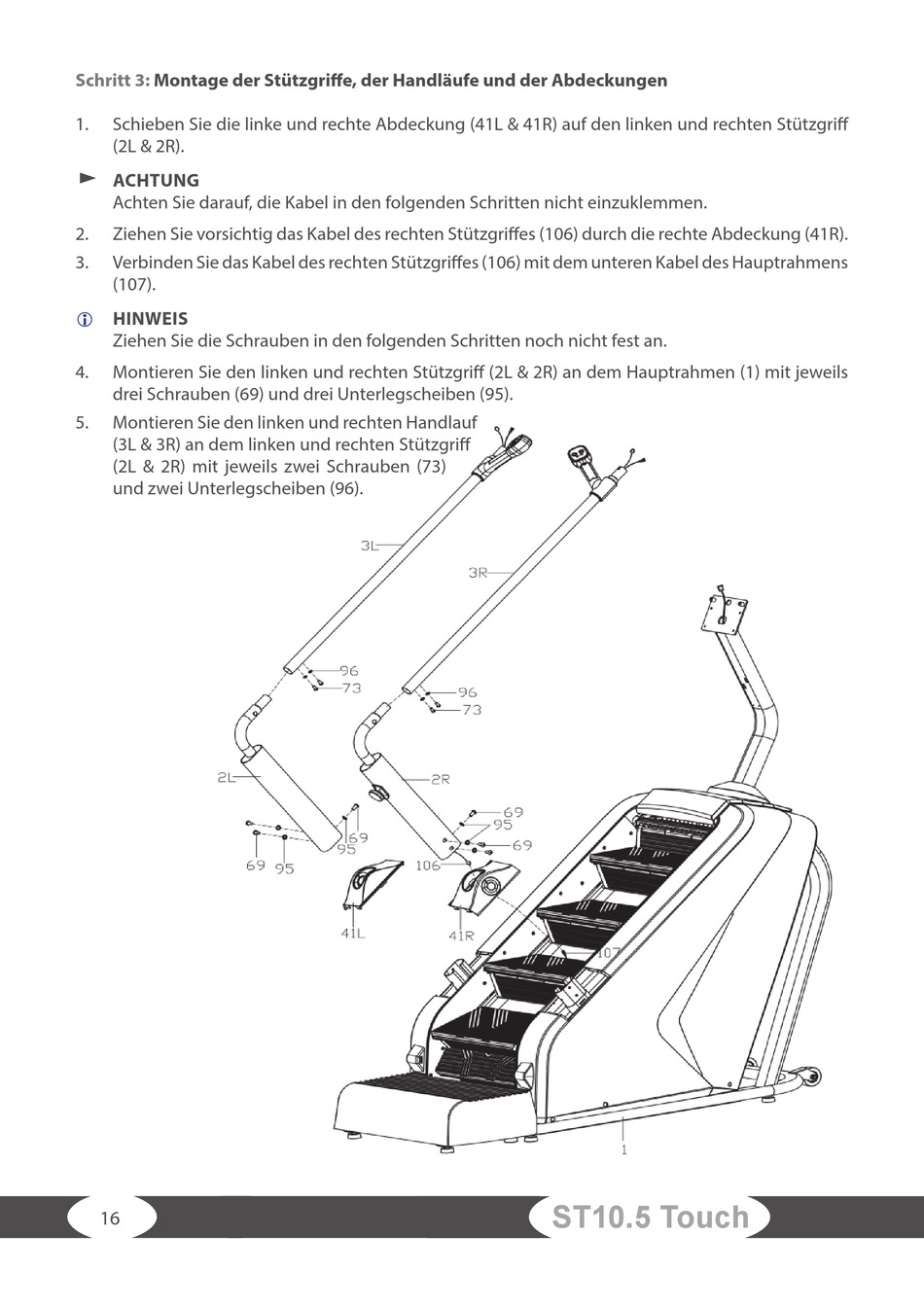

Schritt 3: Montage der Stützgriff e, der Handläufe und der Abdeckungen
1. Schieben Sie die linke und rechte Abdeckung (41L & 41R) auf den linken und rechten Stützgriff
(2L & 2R).
ACHTUNG
Achten Sie darauf, die Kabel in den folgenden Schritten nicht einzuklemmen.
2. Ziehen Sie vorsichtig das Kabel des rechten Stützgriff es (106) durch die rechte Abdeckung (41R).
3. Verbinden Sie das Kabel des rechten Stützgriff es (106) mit dem unteren Kabel des Hauptrahmens
(107).

HINWEIS
Ziehen Sie die Schrauben in den folgenden Schritten noch nicht fest an.
4. Montieren Sie den linken und rechten Stützgriff (2L & 2R) an dem Hauptrahmen (1) mit jeweils
drei Schrauben (69) und drei Unterlegscheiben (95).
5. Montieren Sie den linken und rechten Handlauf
(3L & 3R) an dem linken und rechten Stützgriff
(2L & 2R) mit jeweils zwei Schrauben (73)
und zwei Unterlegscheiben (96).
