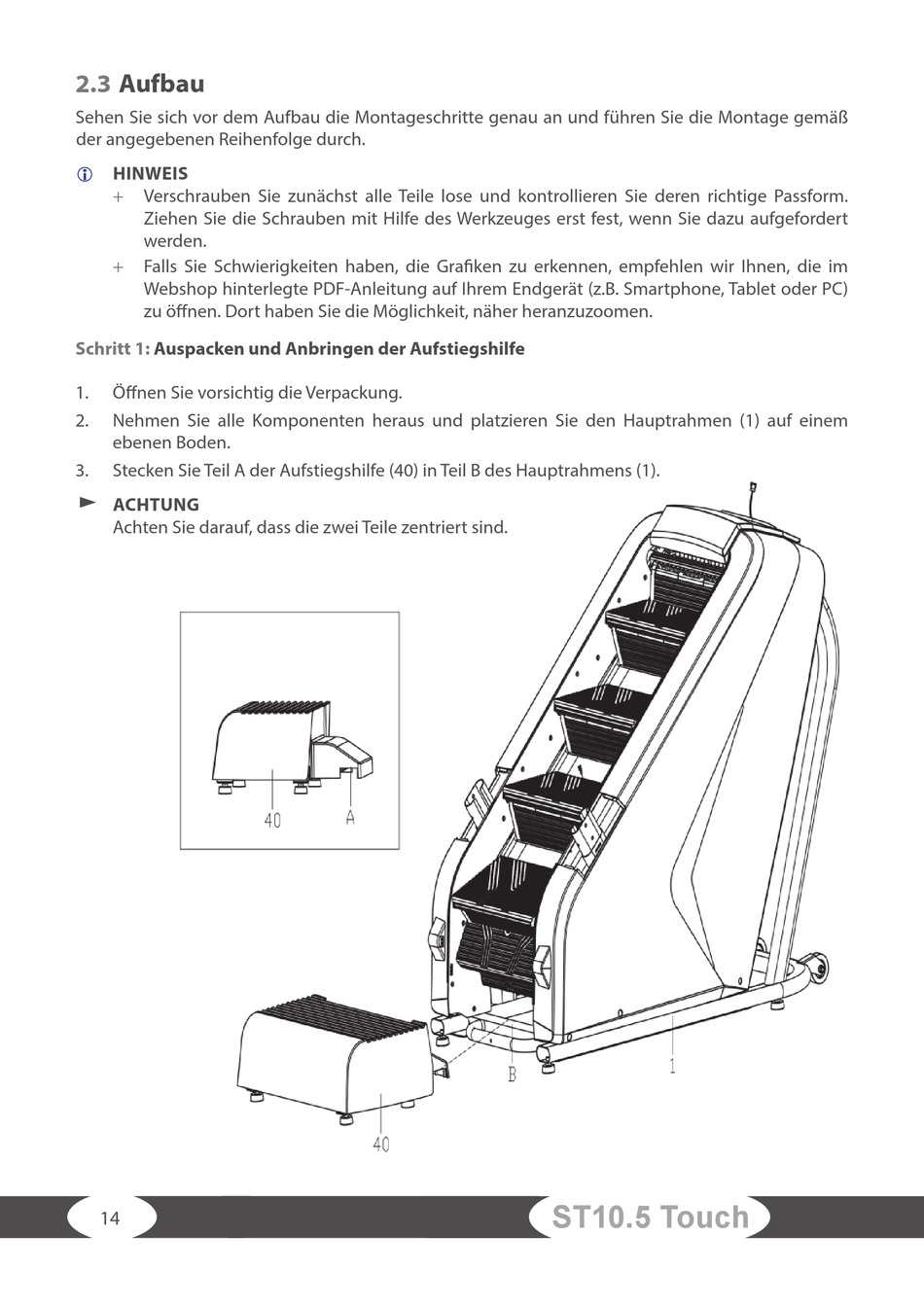

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen.
Schritt 1:
Auspacken und Anbringen der Aufstiegshilfe
1.
Öff nen Sie vorsichtig die Verpackung.
2.
Nehmen Sie alle Komponenten heraus und platzieren Sie den Hauptrahmen (1) auf einem
ebenen Boden.
3.
Stecken Sie Teil A der Aufstiegshilfe (40) in Teil B des Hauptrahmens (1).
ACHTUNG
Achten Sie darauf, dass die zwei Teile zentriert sind.
14
ST10.5 Touch
