6.5 Adressraum
6.5.5

Adressraum 1x8-kanalig mit Wertstatus und HART mit 4 Variablen

Adressraum 1x8-kanalig mit Wertstatus und HART mit 4 Variablen

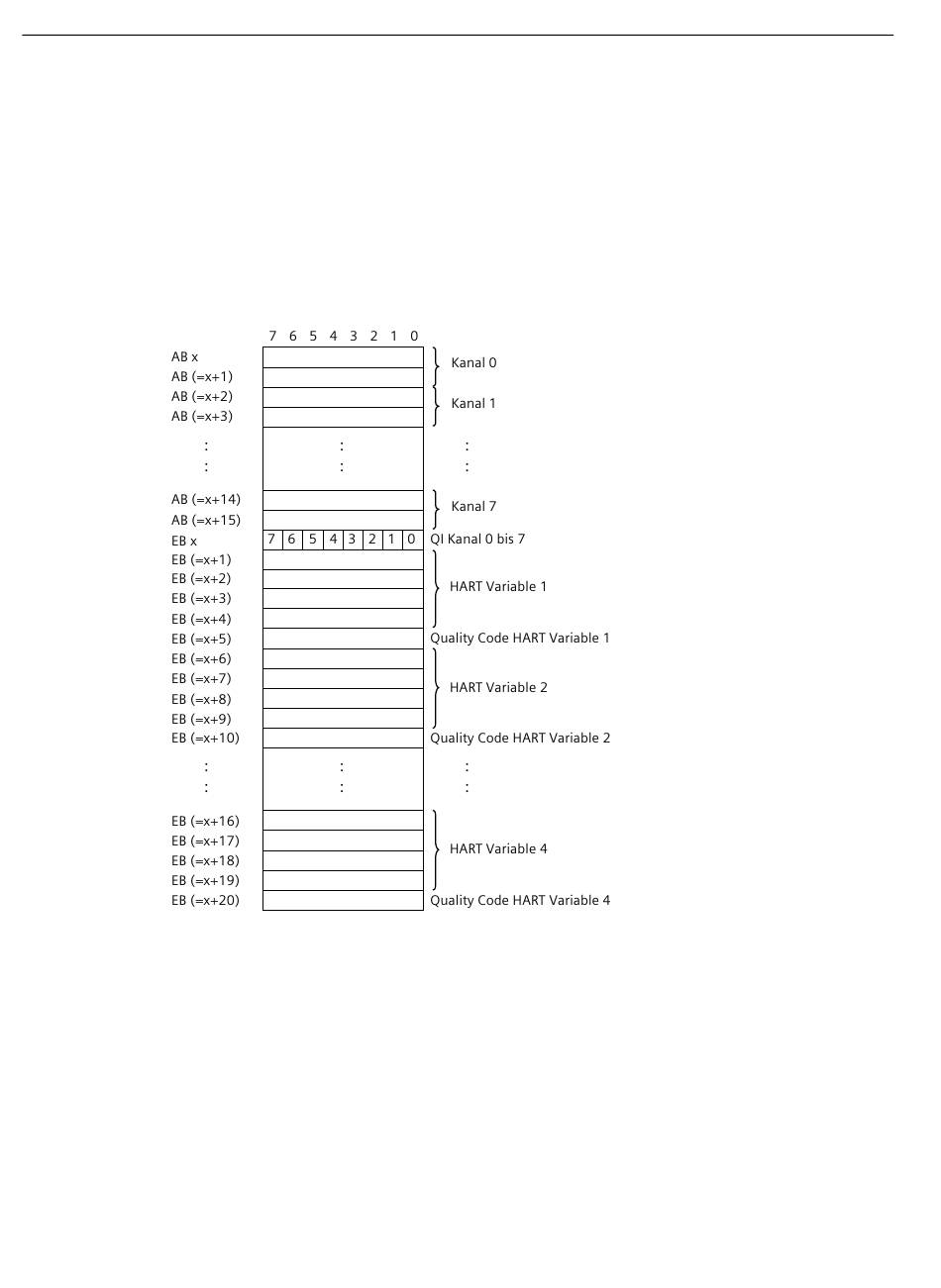

Das folgende Bild zeigt die Belegung des Adressraums bei der Konfiguration als 1 x
8-kanaliges Modul mit Wertstatus. Im Anschluss stehen die 4xHART-Nebenvariable.
Für das Modul können Sie die Anfangsadresse frei vergeben. Die Adressen der Kanäle
ergeben sich aus der Anfangsadresse.
"AB x" steht z. B. für Modul-Anfangsadresse Ausgangsbyte x.
"EB x" steht z. B. für Modul-Anfangsadresse Eingangsbyte x.
Bild 6-7 Adressraum bei Konfiguration 1x8-kanalig mit Wertstatus und HART mit 4 Variablen
