Proline Promag H 300 HART
Endress+Hauser
Doppelimpulsausgang
1
 15

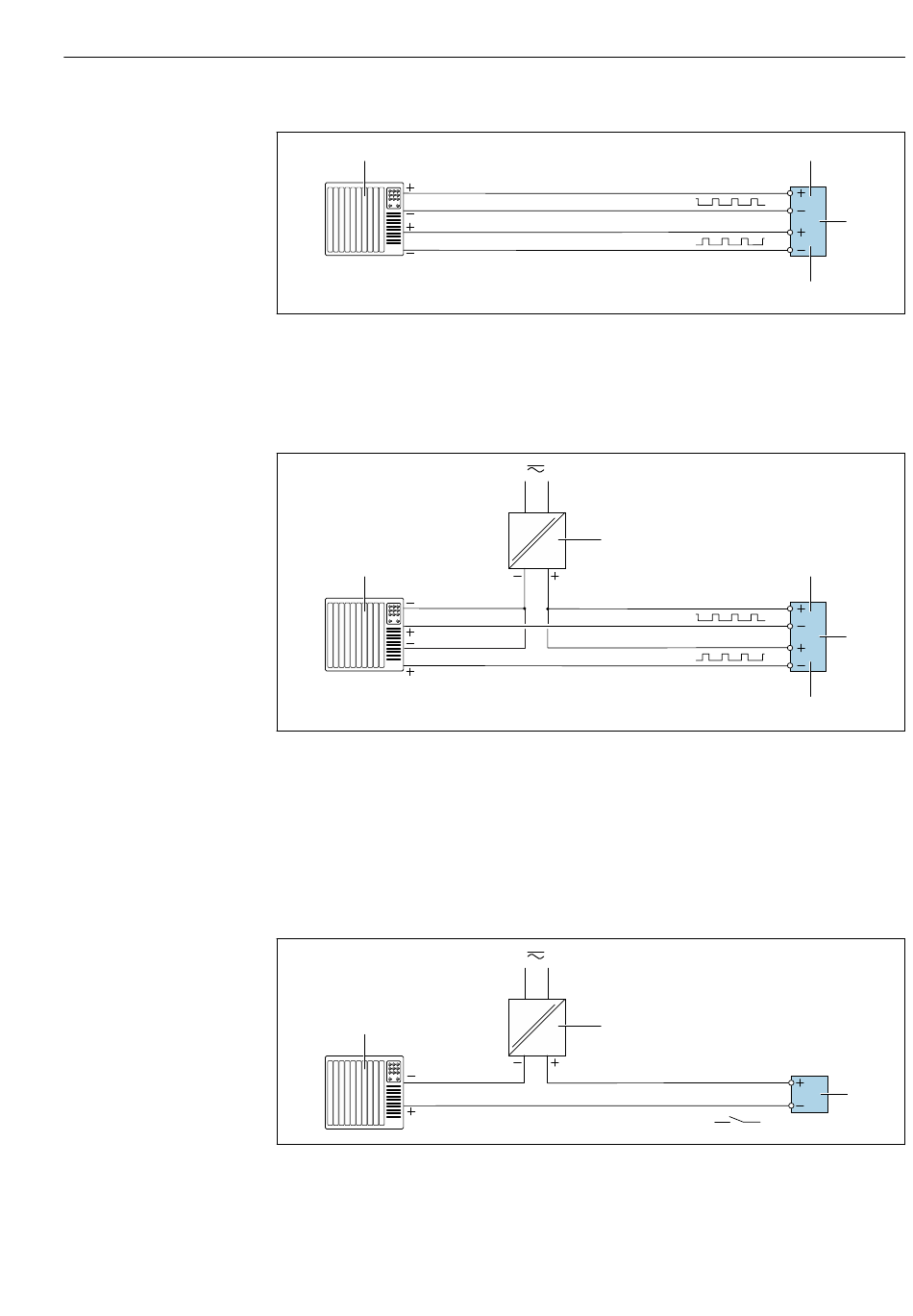

Anschlussbeispiel für Doppelimpulsausgang (aktiv)
1
Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2
Messumformer: Eingangswerte beachten →  175
3
Doppelimpulsausgang
4
Doppelimpulsausgang (Slave), phasenverschoben
1
 16
Anschlussbeispiel für Doppelimpulsausgang (passiv)
1
Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider-
stand)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten →  175
4
Doppelimpulsausgang
5
Doppelimpulsausgang (Slave), phasenverschoben
Relaisausgang
1
 17
Anschlussbeispiel für Relaisausgang (passiv)
1
Automatisierungssystem mit Relaiseingang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten →  175
Elektrischer Anschluss
2
2
3
2
4
A0029280
4
3
5
A0029279
3
A0028760
41
