Angaben zur Vibrations- und Schockfestigkeit des Messsystems →  182

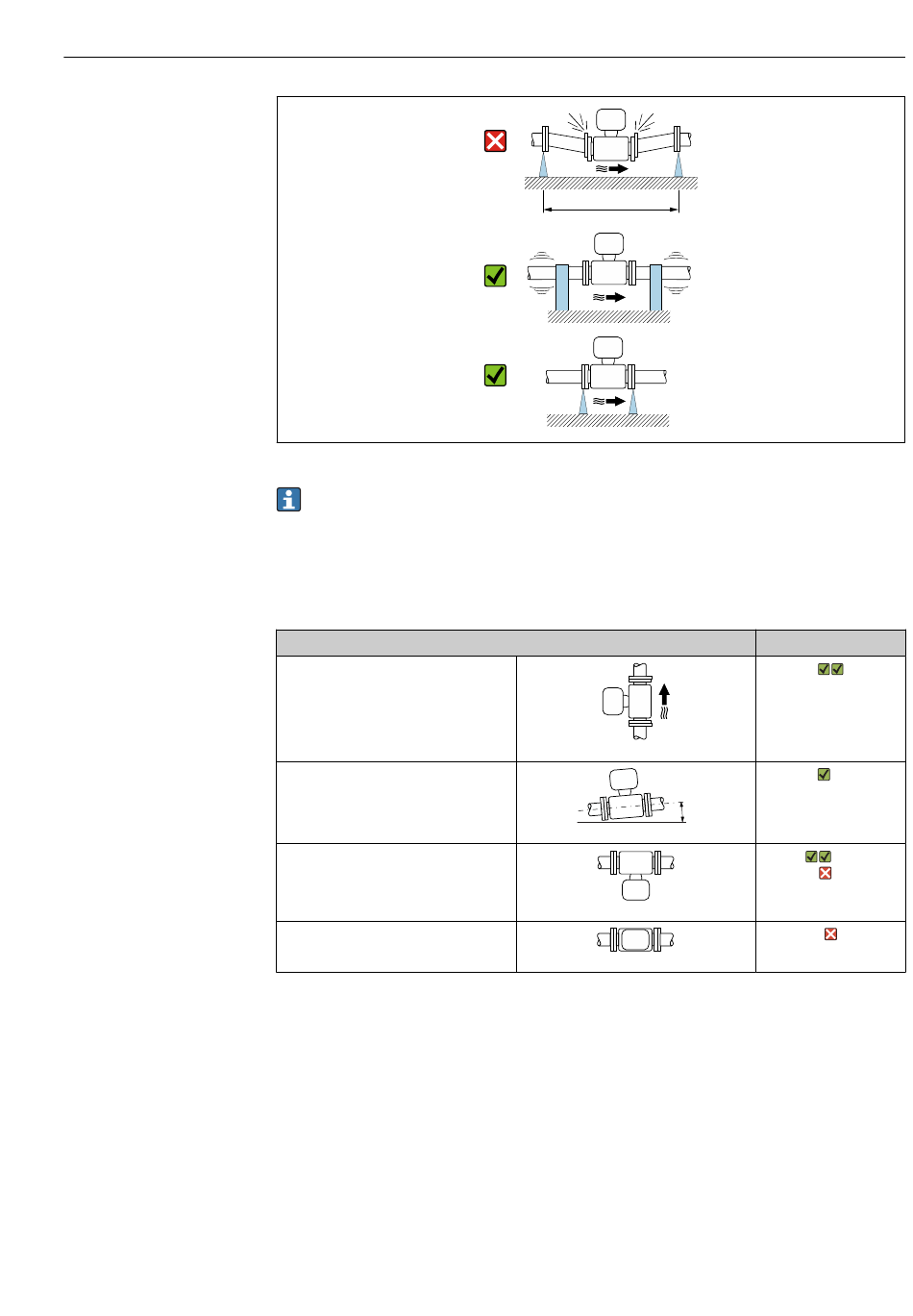

Einbaulage
Die Pfeilrichtung auf dem Typenschild hilft, das Messgerät entsprechend der Durchfluss-
richtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Vertikale Einbaulage
Horizontale Einbaulage
Horizontale Einbaulage Messumformer
unten
Horizontale Einbaulage Messumformer
seitlich
1) Für Hygieneanwendungen sollte das Messgerät selbstentleerend sein. Hierfür ist eine vertikale Einbaulage
empfohlen. Sollte nur eine horizontale Einbaulage möglich sein, wird ein Neigungswinkel α ≥ 10° empfoh-
len.
2) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reinigungsprozess) zu ver-
meiden, das Gerät mit dem Messumformerteil nach unten gerichtet einbauen.
4) Bei eingeschalteter Leerrohrüberwachung: Leerrohrüberwachung funktioniert nur, wenn das Messumfor-
mergehäuse nach oben gerichtet ist.
Vertikal
Optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Leerrohrüberwachung.
L > 10 m (33 ft)
Einbaulage
Montage
Empfehlung
A0015591
1)
α
A0041328
2) 3)
4)
A0015590
A0015592
A0041092
