Bedienungsanleitung
Fotofinish OPTIc2.NET
nicht gestartet wurde, bzw. die IP-Adresse falsch ist). Die Taste ist grün,
wenn die Kommunikation mit der IDCam-Software funktioniert.
Wenn man mit der rechten Maustaste auf die IDCam-Taste klickt, öffnet
sich ein Pulldown-Menü, um die IDCam-Einstellungen vorzunehmen.

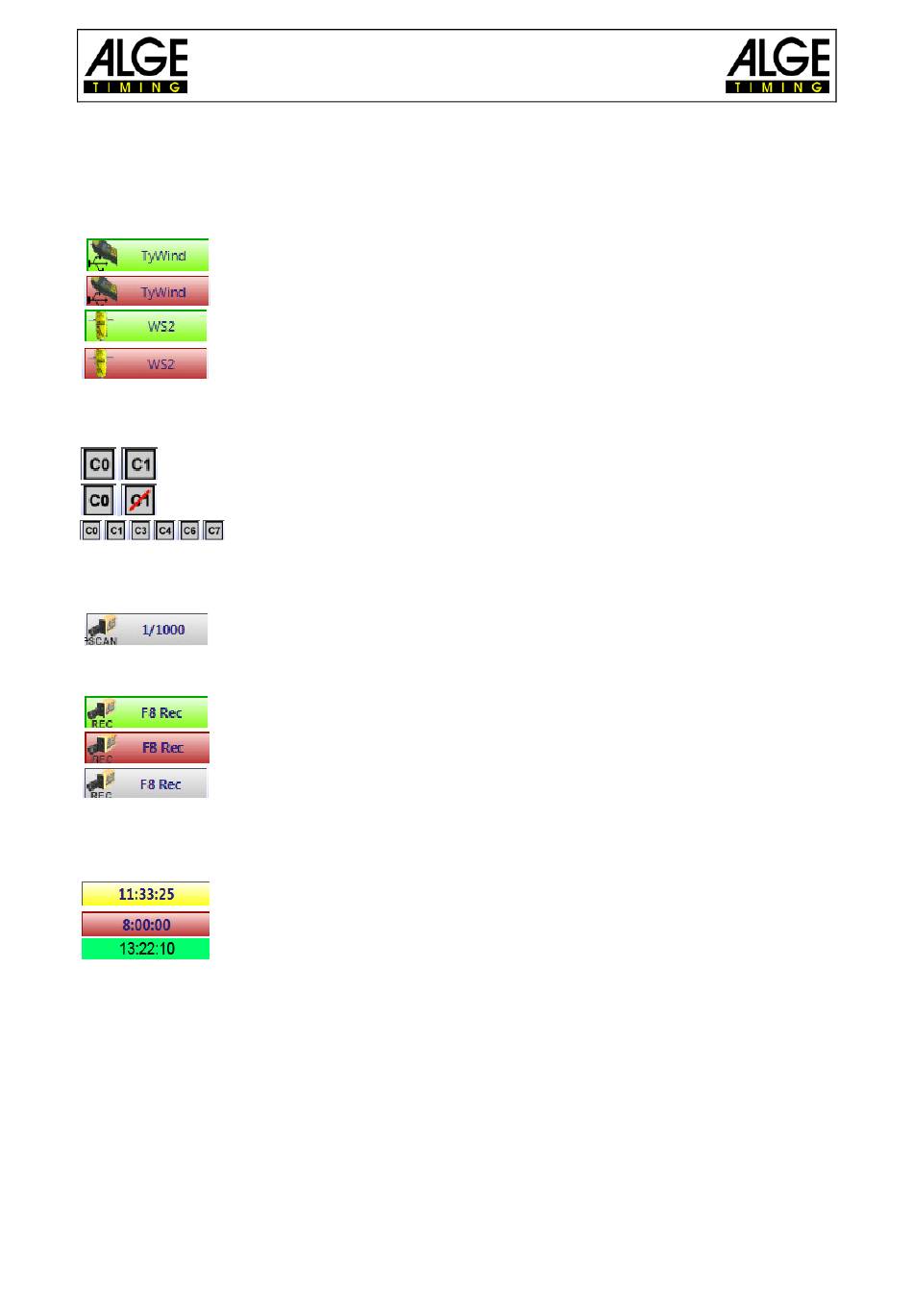

TyWind
Diese Symbole werden nur angezeigt, wenn Leichtathletik mit Windmes-
ser eingestellt ist. Wird der Windmesser WS2 mit dem Controller Timy
verwendet, dann müssen beide Icon (TyWind und WS2) grün sein. Sind
beide rot, dann hat der Timy keine Verbindung zum OPTIc2NET-PC (viel-
leicht wurde ein anderes Programm zuerst gestartet das sich mit dem
Timy verbunden hat, z.B. die IDCam). Der Timy muss per USB-Kabel am
PC angeschlossen sein. Besteht keine Kommunikation zwischen Timy
und WS2, dann wird das Icon WS2 rot angezeigt.
Zeitmesskanäle:
Alle möglichen Zeitmesskanäle werden angezeigt. Wenn man eine Kame-
ra verwendet, dann wird C0 (Startkanal) und C1 (Zielkanal) angezeigt.
Wird eine Distribution Box OCD2 verwendet werden C0, C1, C3, C4, C6
und C7 angezeigt. Wenn man auf eine Kanal-Icon mit der linken Maustas-
te klickt wird dieser Kanal ausgeschaltet. Bei einem nochmaligen klicken
wir er wieder eingeschalten.
Zeilentakt (Scan Rate):
Es wird der eingestellte Zeilentakt angezeigt. Der Zeilentakt kann im Ka-
meradialog eingestellt werden.
F8 Rec
Wenn man mit der linken Maustaste auf diese Taste klickt wird ein Bild
aufgenommen (es spielt keine Rolle, ob ein Rennen bereit ist oder nicht,
die Aufnahme erfolgt auf jeden Fall in das Gesamtbild der Veranstaltung).
Die Aufnahme erfolgt, solange man mit der linken Maustaste auf diese
Taste drückt. Solange aufgenommen wird wechselt der Tastenhintergrund
von Grün auf Rot. Die Taste ist grau, wenn keine Kamera angeschlossen
ist (keine Aufnahme möglich).
Tageszeit:
Man kann die OPTIc2-Kamera extern auf die genaue Tageszeit bzw. mit
einem anderen Zeitmessgerät synchronisieren. Wenn man keine Syn-
chronisation durchführt wird automatisch die Tageszeit vom PC über-
nommen (Tageszeit mit gelbem Hintergrund). Die Synchronisation ist im
Kapitel 8.3.2 Menü <ZEITNEHMUNG> beschrieben.
Gelber Hintergrund:
Roter Hintergrund:
Schwarzer Hintergrund: Zeit wurde extern synchronisiert
Zeit automatisch vom PC-System synchronisiert
Zeit für externen Impuls eingestellt
Seite 35
