8.2
Fußzeile
Die Fußzeile ist eine Statuszeile, die den Status der angeschlossenen Geräte und einige
Basisinformationen darstellt.

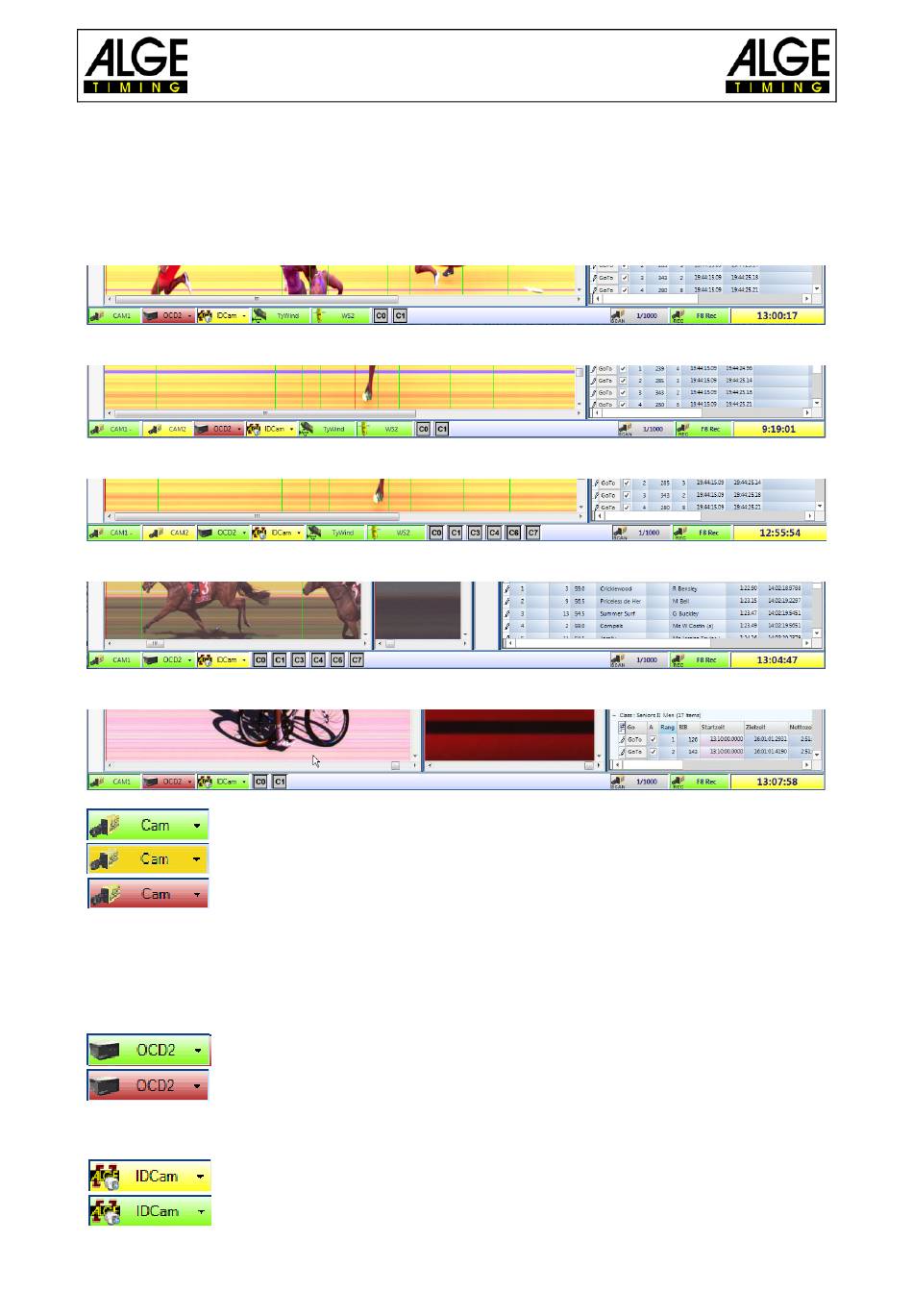

Beispiel 1: Leichtathletik: 1 x Kamera, Windspeed WS2
Beispiel 2: Leichtathletik: 2 x Kamera, Windspeed WS2
Beispiel 3: Leichtathletik: 2 x Kamera, OCD2, Windspeed WS2
Beispiel 4: Pferderennen: 1 x Kamera, OCD2
Beispiel 5: Radrennen: 1 x Kamera, IDCam
OPTIc2 Kamera
Diese Taste ist grün, wenn eine Kamera angeschlossen und aktiv ist
(Kommunikation mit dem PC funktioniert). Die Taste ist gelb wenn zwei
Kameras angeschlossen sind wobei die gelb markierte Kamera nicht aktiv
(Aufnahmekamera) ist. Wenn die Taste einen rot ist besteht keine Verbin-
dung zur Kamera. Es muss geprüft werden, ob die Kamera richtig ange-
schlossen, eine Stromversorgung vorhanden (grüne LED „ready" muss
leuchten) und der IEEE1394-Treiber installiert ist.
Wenn man mit der rechten Maustaste auf die CAM Taste klickt, öffnet sich
ein Pull-down-Menü, um die Kamera einzustellen (Kamera Dialog).
Distribution Box OCD2
Wenn eine Distribution Box OCD2 angeschlossen ist, muss die Taste
grün sein. Wenn das System keine Distribution Box hat ist die Taste rot.
Wenn man mit der rechten Maustaste auf die OCD2 Taste klickt, öffnet
sich ein Pull-down-Menü, um die Funktionen des OCD2 einzustellen.
IDCam
Diese Taste ist rot, wenn keine IDCam verbunden ist. Die Taste ist gelb,
wenn die IDCam Verbindung aktiviert wurde, aber keine Verbindung mit
der Software der IDCam zustande kam (z. B. wenn die IDCam Software
Bedienungsanleitung
Fotofinish OPTIc2.NET
Seite 34
