Installieren des Geräts
2.3.2 Schalttafeleinbau des Geräts
2
Abbildung 2.3
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
3.
12
Einbaulage für seitlichen Einbau
Optionen für den Schalttafeleinbau
Befestigen Sie die Montageadapter in der gewünschten Einbaulage mit den acht
im Lieferumfang des Geräts enthaltenen Schrauben M4 oben und unten am
Gerät.
1
1
Schraube (M4)
1
Adapter für den Schalttafeleinbau
2

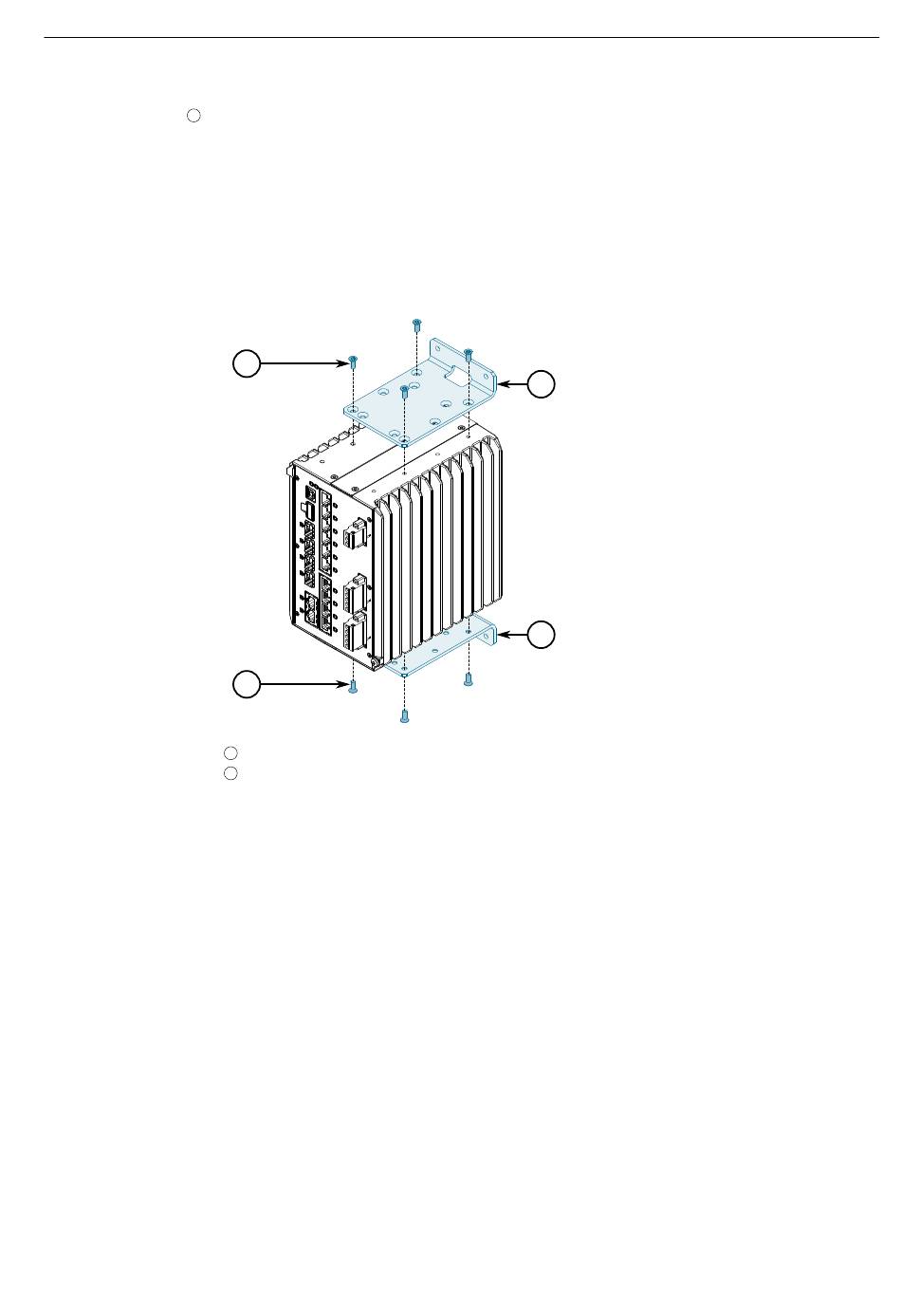

Abbildung 2.4 Adaptereinheit für den Schalttafeleinbau
Bereiten Sie Befestigungsbohrungen in der Schalttafel vor, in die das Gerät
eingebaut werden soll.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
2
2
