3.
4.
5.
6.
7.
RUGGEDCOM RST916P
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1489-06

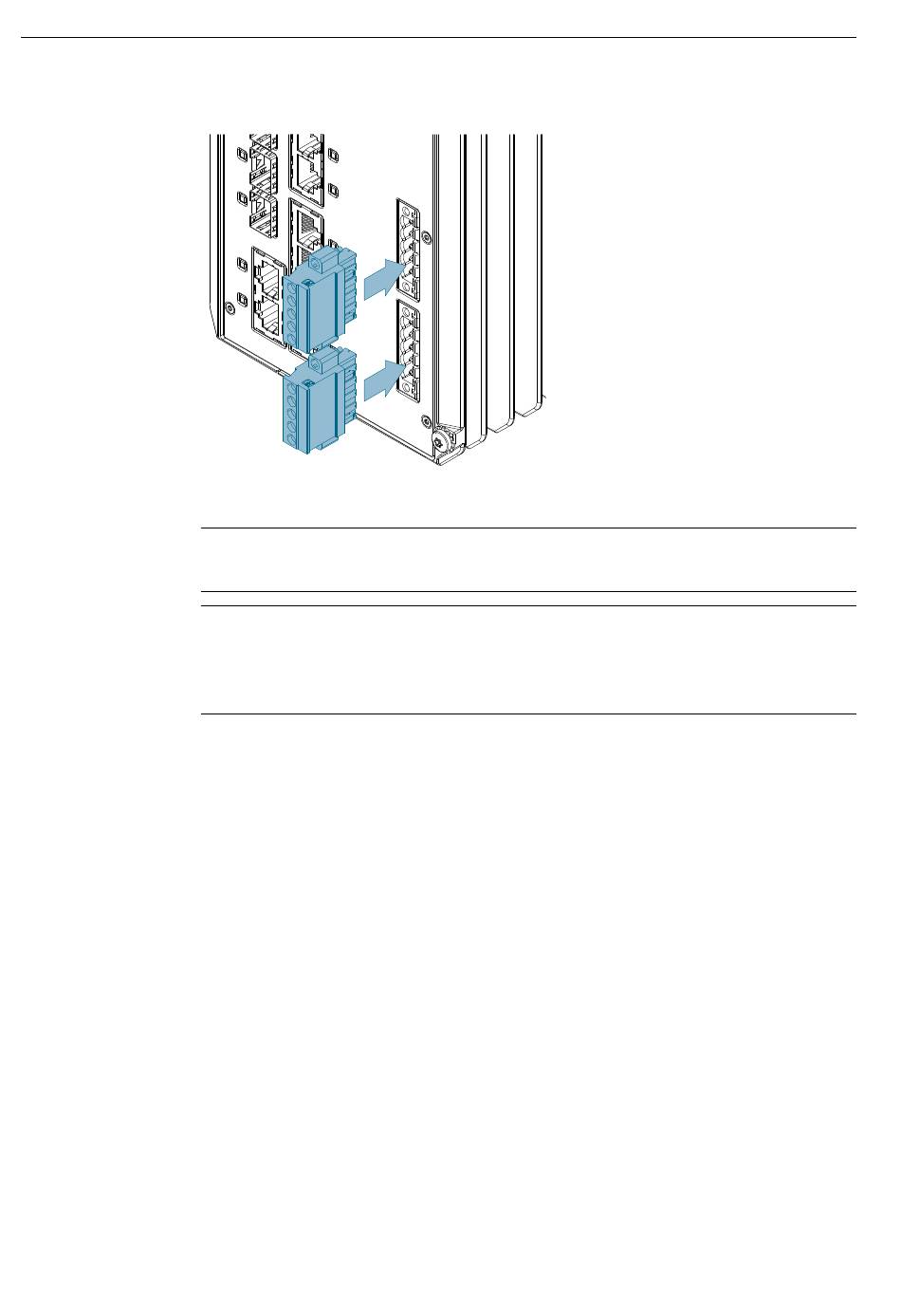

Abbildung 2.8 Montieren der Leistungsklemmenleisten
Hinweis
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
Hinweis
Die Plusklemmen (+) sind alle identisch, ebenso wie die Minusklemmen (-). Die
Kabel aus einer externen Stromversorgung können an jede passende Klemme
einer Klemmenleiste angeschlossen werden.
Verbinden Sie den Plusleiter der Spannungsquelle mit einer der Plusklemmen (+)
an der Klemmenleiste.
Verbinden Sie den Minusleiter der Spannungsquelle mit einer der
Minusklemmen (-) an der Klemmenleiste.
Verbinden Sie den Erdungsleiter mit der Masse-/Erdungsklemme an der
Klemmenleiste.
Ist die externe Stromversorgung mit zwei Plus- und Minuseingängen
ausgestattet, schließen Sie die zusätzlichen Plus- und Minuskabel an den
verbleibenden Plus- (+) und Minusklemmen (-) an der Klemmenleiste an.
Verbinden Sie die Masse-Erdungsschraube mit Erde (Erdpotential). Es wird
empfohlen, die Masseverbindung mit einer M4-Ringzunge abzuschließen und
mit einem Drehmoment von 1,7 Nm (15 lbf-in) festzuziehen.
Installieren des Geräts
2.5.2 Anschluss an Gleichstrom
