3.2
Aufbau eines Programmschrittes (Verfahrschritt)

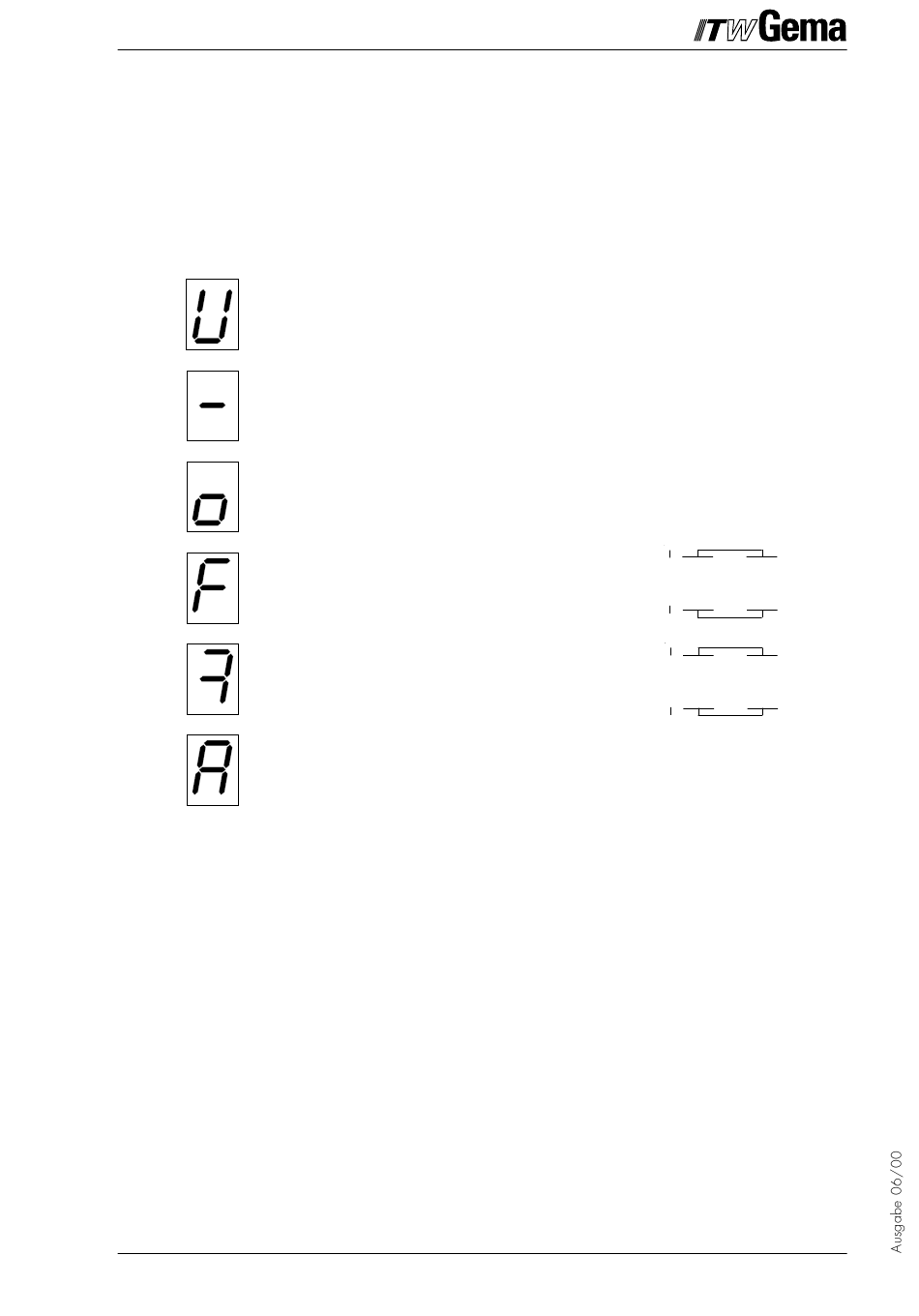

Ein Programmschritt besteht aus folgenden Parametern:
Anzeige
Ein Anwenderprogramm kann aus einem einzelnen Programmschritt beste-
hen, wenn mit diesem nur eine Position angefahren werden soll.
Durch Verknüpfung von mehreren Programmschritten entsteht ein Ablauf-
programm. Die Programmschritte werden dabei in einer bestimmten
Reihenfolge abgearbeitet.
(Siehe Programmierbeispiele 3.3)
OptiMove 2-AC
Bedeutung
Verfahr-Position
Geschwindigkeit
Verweilzeit
(in der Verfahrposition)
Schaltpunkt 1 Funktionsausgang
(Schlaufenzähler, Pistolensteuerung)
Schaltpunkt 2 Funktionsausgang
(Schlaufenzähler, Pistolensteuerung)
Programmaddressen
(für den Nachfolgeschritt)
Eingabebereich
0.00 -9.999 m
0.005-0.600 m/s
00.0-60.0 sec
Schaltposition
gesetzt
1.000 - 1.999
0.000 - 0.999
rückgesetzt
Schaltposition
gesetzt
1.000 - 1.999
0.000 - 0.999
rückgesetzt
Schaltposition
1-64: Programmadressen
0:
kein weiterer
Programmschritt
23
