RELAIS-AUSGABE
Das Messgerät ist mit einem Relais für die Verbindung zu einem externen Anzeige- oder
Bediengerät ausgestattet. Wenn die CO
schließt das Relais. Das Relais öffnet sich wieder wenn die CO
untere Grenze fallen. Die Relaisausgangsbuchse benötigt einen 3,5mm-
Monoklinkenstecker. Das Relais besitzt die Werte: 1 A 30 VDC / 0,5 A 125 VAC

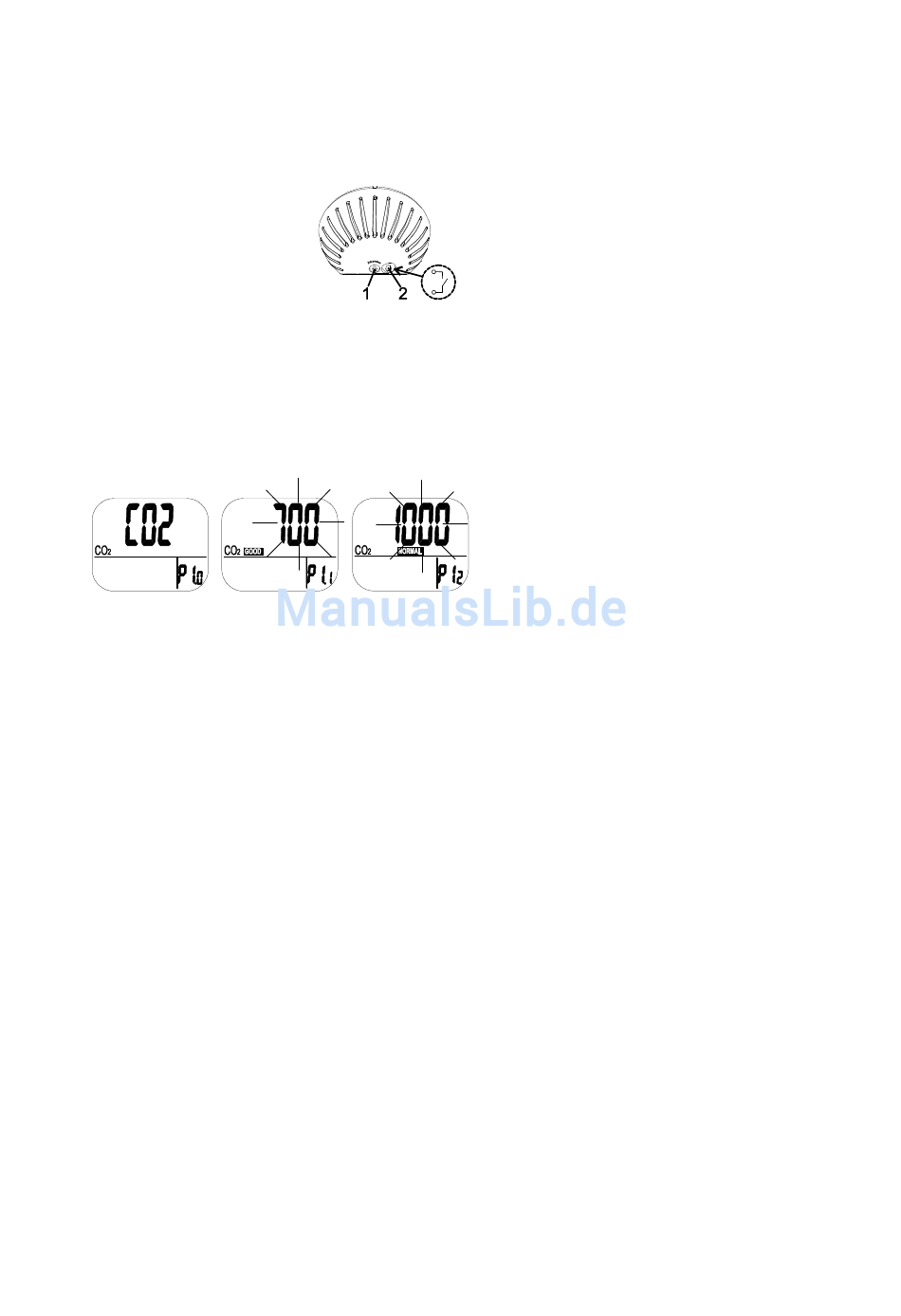

1. AC-Adaptereingang (5VDC)
2. Alarm-Relaisausgang
KONFIGURATION
(Alarm-Level, Temperatur, Echtzeit-Uhr)
Halten Sie die Taste SET im Normalmodus für länger als eine Sekunde gedrückt, um in
den Konfigurationsmodus zu gelangen.
P1.1 CO2 ALARM: GOOD LEVEL
Beim Betreten des Konfigurationsmodus werden P1.0 und "CO2" auf dem Display
angezeigt. Drücken Sie nochmals die Taste SET, um in das P1.1 für die Einstellung der
oberen CO
-Grenze für das GOOD-Level zu gelangen. Das aktuell eingestellte Level blinkt
2
auf dem Display.
Drücken Sie die Taste ▲ oder MIN/MAX ▼, um den Wert zu erhöhen oder zu reduzieren.
Jeder Druck verändert den Wert in 100ppm-Schritten. Der Alarmbereich liegt zwischen 0
und 700ppm.
Wenn der Wert eingestellt wurde, drücken Sie die Taste SET zur Bestätigung der GOOD-
Grenze und um zu P1.2 zur Einstellung der oberen NORMAL-Grenze zu gelangen.
Drücken Sie die Taste ESC, um die Konfiguration ohne zu speichern zu verlassen.
P1.2 CO
ALARM: NORMAL LEVEL
2
P1.2 wird für die Einstellung der oberen CO
aktuell eingestellte Level blinkt auf dem Display.
Drücken Sie die Taste ▲ oder MIN/MAX ▼, um den Wert zu erhöhen oder zu reduzieren.
Jeder Druck verändert den Wert in 100ppm-Schritten. Der Alarm Bereich liegt zwischen
700 und 1000ppm.
Wenn der Wert eingestellt wurde, drücken Sie die Taste SET zur Bestätigung der
NORMAL-Grenze und um zu P1.3 zur Einstellung der oberen POOR-Grenze zu gelangen.
Drücken Sie die Taste ESC, um die Konfiguration ohne zu speichern zu verlassen.
-Messungen die obere Grenze überschreiten,
2
-Messungen unter die
2
-Grenze für das NORMAL Level benutzt. Das
2
4
CO200-EU V1.0 06/09
