④
⑩
⑨
① LAN-Anschlussbuchse
Schließen Sie hier das LAN-Kabel an (Siehe dazu
die Bedienungsanleitung "Netzwerkeinstellung und
-bedienung").
② COMPUTER IN 1 / COMPONENT IN
Schließen Sie an dieser Buchse ein
Computerausgangssignal, den Videoausgang eines
21-poligen RGB Scart-Steckers oder einen Component-
Videoausgang an. (Seiten 14, 16)
③ COMPUTER IN 2 / MONITOR OUT
-
Schließen Sie hier die Ausgabe des Computers
(Seite 14).
- Dieser Anschluss kann verwendet werden, um das
analoge RGB-Signal vom Anschluss COMPUTER IN 1/
COMPONENT IN an den anderen Monitor auszugeben
(Seiten 14, 16).
④ AUDIO OUT (VARIABLE)
Schließen Sie an diese Buchse einen externen
Audioverstärker an (Seiten 14 - 16).
Dieser Anschluss gibt das Tonsignal vom Anschluss
AUDIO IN aus ( ⑦ oder ⑨).
⑤ S-VIDEO IN
Schließen Sie an dieser Buchse das S-VIDEO-
Ausgabesignal von Videogeräten an (Seite 15).

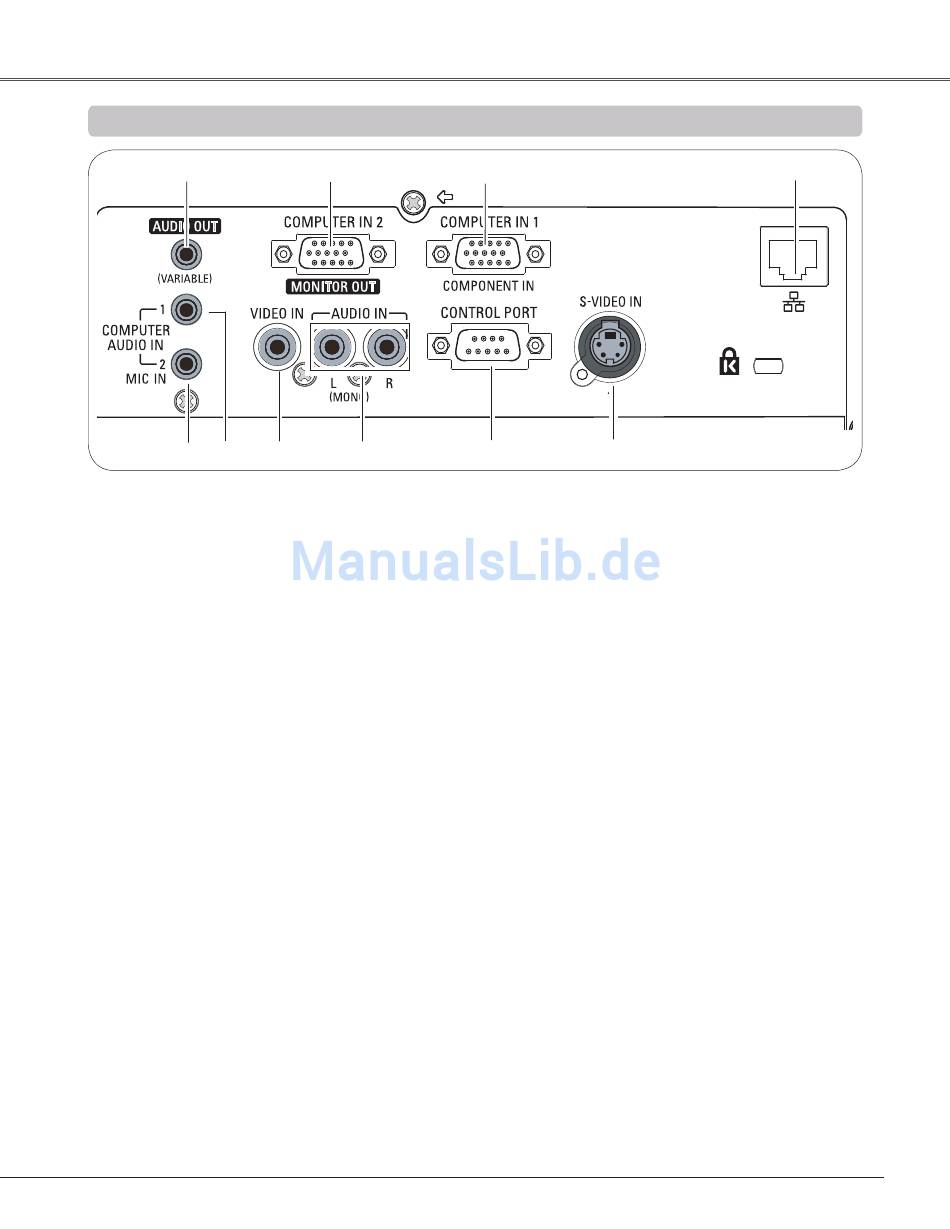

Bezeichnungen und Funktionen der Projektorteile
Rückseitige Anschlussbuchsen
③
⑧
⑦
②
⑥
⑤
⑥ CONTROL PORT
Wird der Projektor von einem Rechner gesteuert, so
wird an diese Buchse die serielle Steuerungsleitung
angeschlossen.
⑦ AUDIO IN
Schließen Sie an dieser Buchse den Audioausgang
der an den Buchsen ⑤ oder ⑧ angeschlossenen
Videogeräte an. Schließen Sie dieses für ein Mono-
Audiosignal (einzelnes Audiokabel) an die Buchse L
(MONO) an (Seite 15).
⑧ VIDEO IN
Schließen Sie an dieser Buchse den Composite-
Videoausgang von Videogeräten an (Seiten 15).
⑨ COMPUTER AUDIO IN 1
Schließen Sie an dieser Buchse den Audioausgang
(Stereo) von einem Computer oder von Videogeräten
an, die an Buchse ② angeschlossen sind. (Seiten
14, 16)
⑩ COMPUTER AUDIO IN 2 (MIC IN)
Schließen Sie an diese Buchse den Audioausgang
(Stereo) von einem Computer oder von Videogeräten
an, die an Buchse ③ angeschlossen ist. Oder
schließen Sie das MIC/Mikrofon an diese Buchse an
(Seiten 14, 16).
①
9
